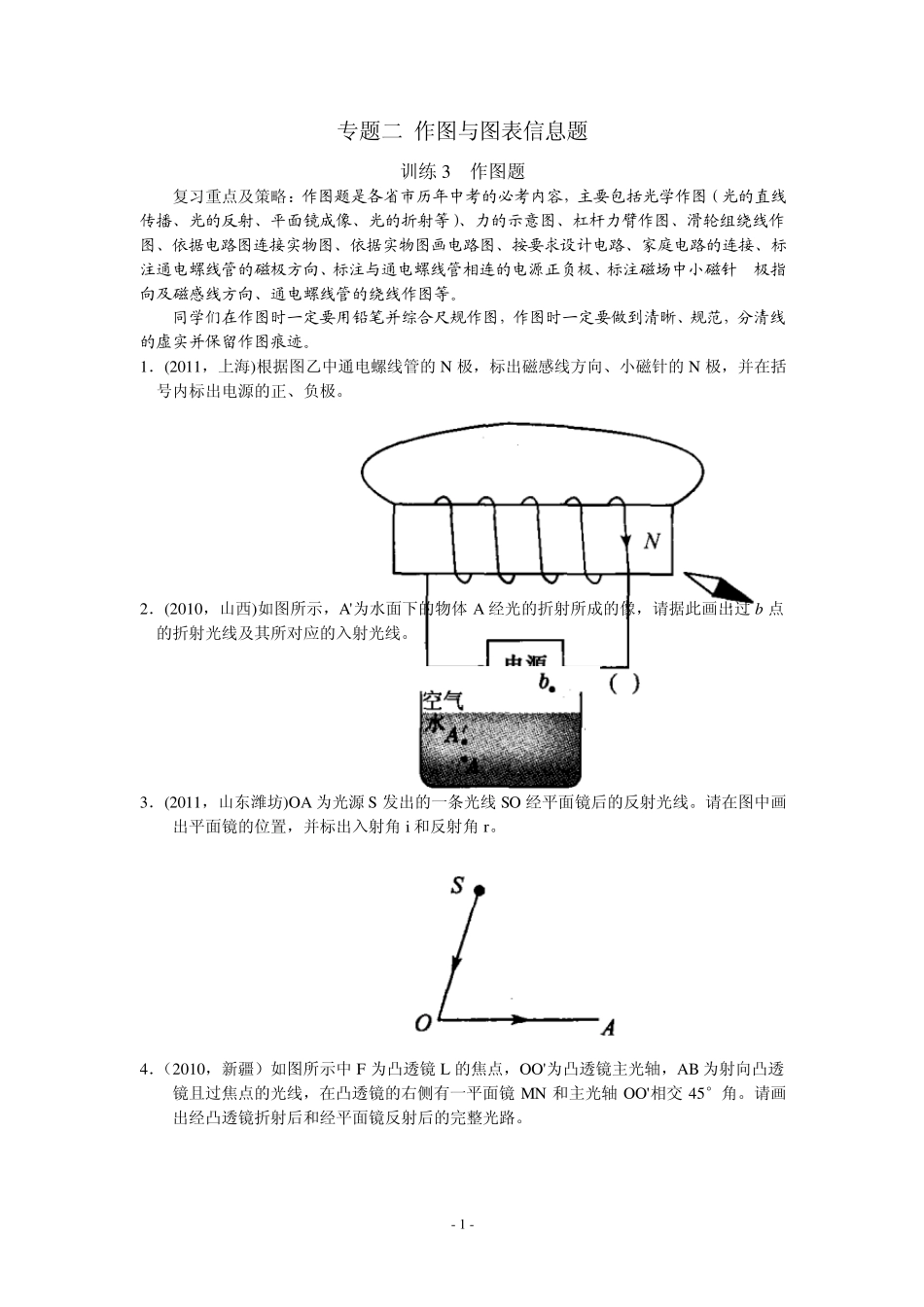

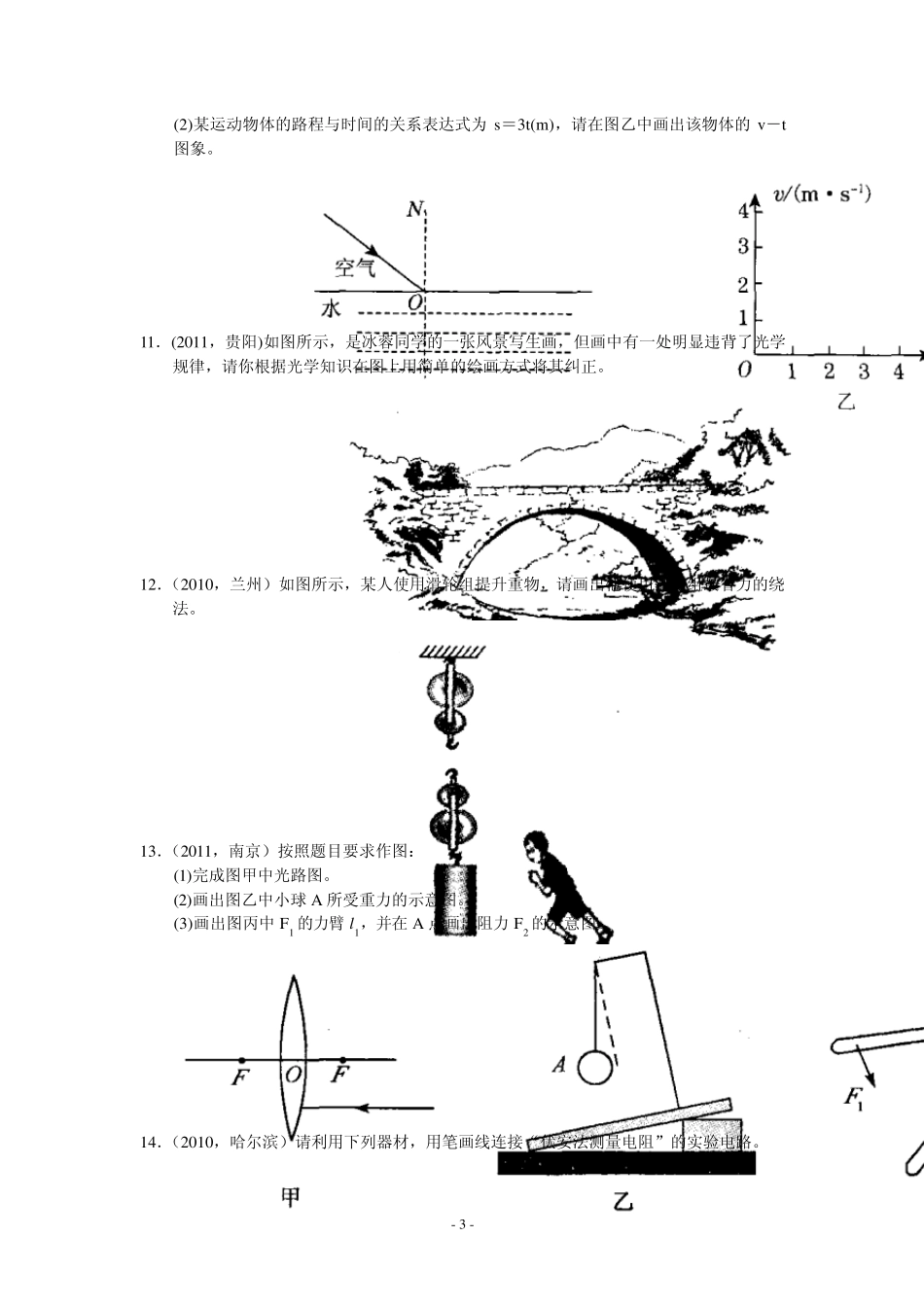

- 1 - 专题二 作图与图表信息题 训练3 作图题 复习重点及策略：作图题是各省市历年中考的必考内容，主要包括光学作图（光的直线传播、光的反射、平面镜成像、光的折射等）、力的示意图、杠杆力臂作图、滑轮组绕线作图、依据电路图连接实物图、依据实物图画电路图、按要求设计电路、家庭电路的连接、标注通电螺线管的磁极方向、标注与通电螺线管相连的电源正负极、标注磁场中小磁针 N极指向及磁感线方向、通电螺线管的绕线作图等。 同学们在作图时一定要用铅笔并综合尺规作图，作图时一定要做到清晰、规范，分清线的虚实并保留作图痕迹。 1．(2011，上海)根据图乙中通电螺线管的N 极，标出磁感线方向、小磁针的N 极，并在括号内标出电源的正、负极。 2．(2010，山西)如图所示，A'为水面下的物体A 经光的折射所成的像，请据此画出过b 点的折射光线及其所对应的入射光线。 3．(2011，山东潍坊)OA 为光源S 发出的一条光线SO 经平面镜后的反射光线。请在图中画出平面镜的位置，并标出入射角i 和反射角r。 4．（2010，新疆）如图所示中F 为凸透镜L 的焦点，OO'为凸透镜主光轴，AB 为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN 和主光轴OO'相交45°角。请画出经凸透镜折射后和经平面镜反射后的完整光路。 - 2 - 5．(2010，新疆)如图所示为一杠杆，杠杆两端分别用细绳悬挂质量不等的A，B 两物体，此时杠杆静止，请分别在A，B 两物体的重心上画出重力示意图。 6．（2009，河南）在探究“摩擦力的大小与哪些因素有关”的实验中，用弹簧测力汁拉动木块在水平桌面上匀速向右运动，如右图所示。请画出木块在运动过程中所受力的示意图。 7．（2011，辽宁大连）如图是静止在水平地面上的拉杆旅行箱的示意图，O 是轮子的转轴，O '是箱体的重心。以 O 为支点，画出力F 的力臂和箱体所受重力的示意图。 8．（2010，广西桂林）如图所示，为自行车脚踏板的示意图，作用在脚踏板上的力为F。请在图中画出该力的力臂。 9．（2010，河南）如图所示，在课桌的C 点用最小的力把桌腿 B 抬离地面，在抬起时桌腿A 没有滑动。请在C 点画出这个力的示意图，并标出它的力臂 l。 10． (2010，福建莆田)(1)－束光线从空气射入水中（如图甲所示），请画出其折射光线的大致方向。 - 3 - (2)某运动物体的路程与时间的关系表达式为s＝3t(m)，请在图乙中画出该物体的v －t图象。 11．(2011，贵阳)如图所示，是冰蓉同学...
