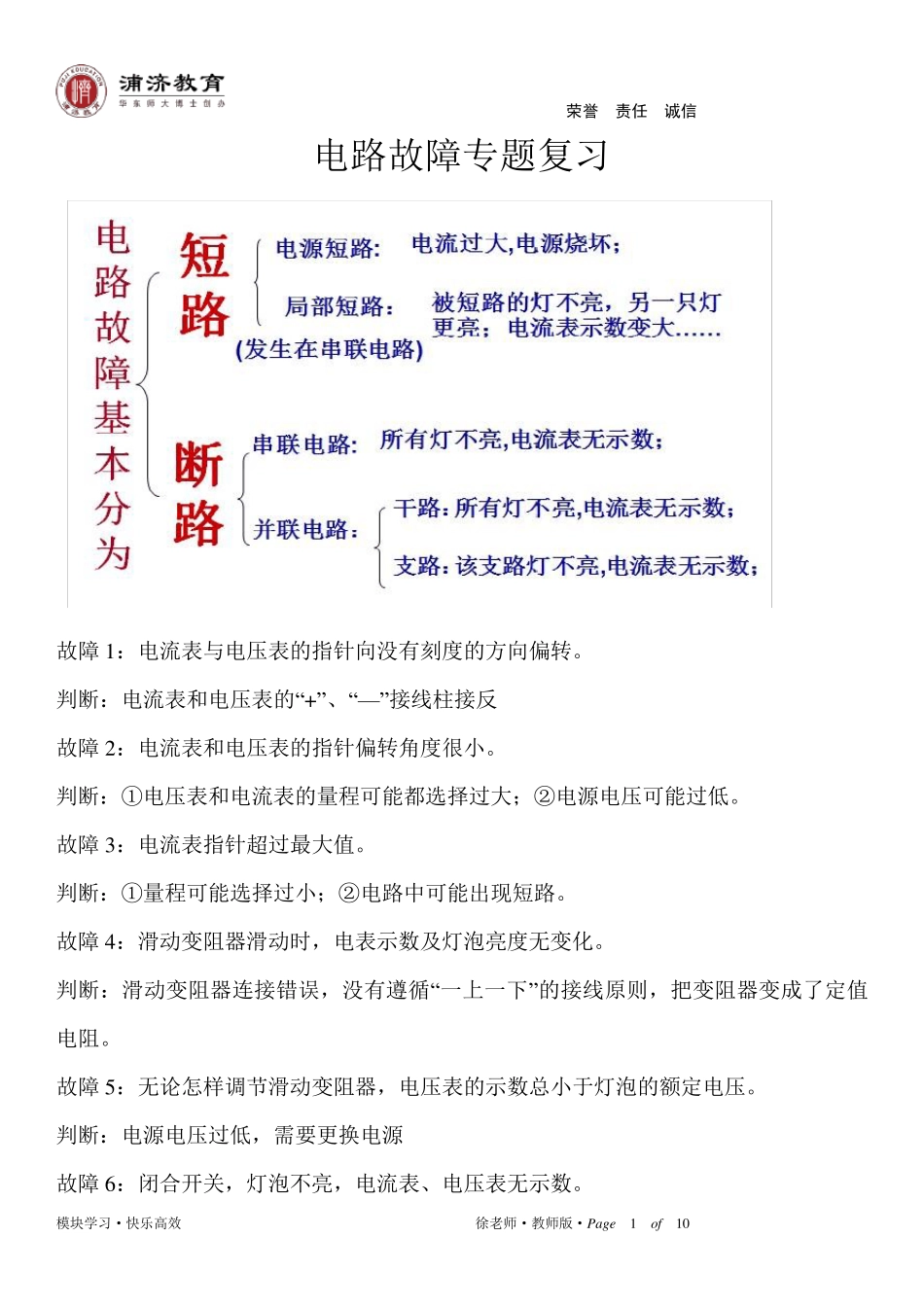

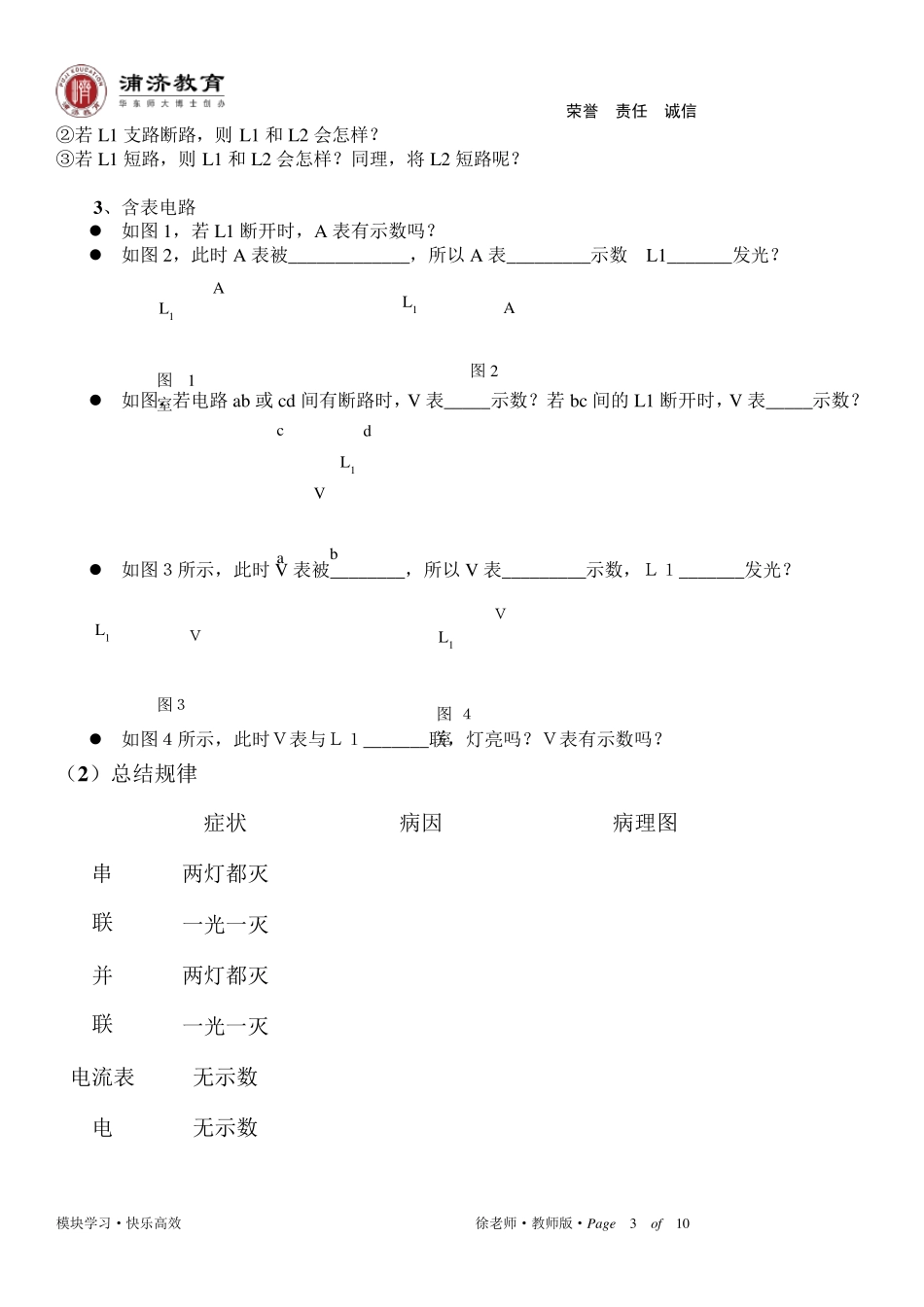

荣誉 责任 诚信 模块学习·快乐高效 徐老师·教师版·Pag e 1 o f 10 电路故障专题复习 故障 1：电流表与电压表的指针向没有刻度的方向偏转。 判断：电流表和电压表的“+” 、“— ” 接线柱接反 故障 2：电流表和电压表的指针偏转角度很小。 判断：①电压表和电流表的量程可能都选择过大；②电源电压可能过低。 故障 3：电流表指针超过最大值。 判断：①量程可能选择过小；②电路中可能出现短路。 故障 4：滑动变阻器滑动时，电表示数及灯泡亮度无变化。 判断：滑动变阻器连接错误，没有遵循“一上一下” 的接线原则，把变阻器变成了定值电阻。 故障 5：无论怎样调节滑动变阻器，电压表的示数总小于灯泡的额定电压。 判断：电源电压过低，需要更换电源 故障 6：闭合开关，灯泡不亮，电流表、电压表无示数。 荣誉 责任 诚信 模块学习·快乐高效 徐老师·教师版·Pag e 2 o f 10 判断：①电源、电流表、开关或变阻器可能损坏；②接线柱可能接触不良；③连接导线可能断开。 故障 7：闭合开关，灯泡不亮，电流表几乎无示数，电压表指针明显偏转（或示数等于电源电压）。 判断：①灯泡的灯丝可能断了或灯座与灯泡接触不良；②若器材均完好，则是电压表和电流表的位置可能接反。 故障 8：在调节滑动变阻器的滑片时，他发现灯泡变亮了，而电压表的示数却减小了；灯泡变暗了，电压表示数却增大了。 判断：将电压表错接在了滑动变阻器两端。 故障 9：闭合开关，灯泡不亮，电流表电压表有示数，（元件完好，连接无误）。 判断：变阻器连入电路的阻值过大，灯泡分压小。 故障 10：连完最后一根导线，灯泡发光，电表指针来回偏转。 判断：①连接电路时开关闭合了；②电路中某处接触不良。 故障 11：开关闭合，灯泡不亮，电流表有示数，电压表无示数。 判断：灯泡短路 故障 12：开关闭合，灯不亮，电压表无示数，电流表有示数。 判断：灯泡短路（或电压表短路） 。 知识点一：按要求连接电路图并讨论分析 1 、 串联电路 如图：①若电路某处断路，L1 和 L2 会怎样？ ②若 L1 短路，L1 和 L2 会怎样？ ③同理，将 L2 短路呢？ 2 、并联电路 如图：①若干路断路，则 L1 和 L2 会怎样？ L 1 L 2 荣誉 责任 诚信 模块学习·快乐高效 徐老师·教师版·Pag e 3 o f 10 ②若 L1 支路断路，则 L1 和 L2 会怎样？ ③若 L1 短路，则 L1 和 L2 会怎样？...
