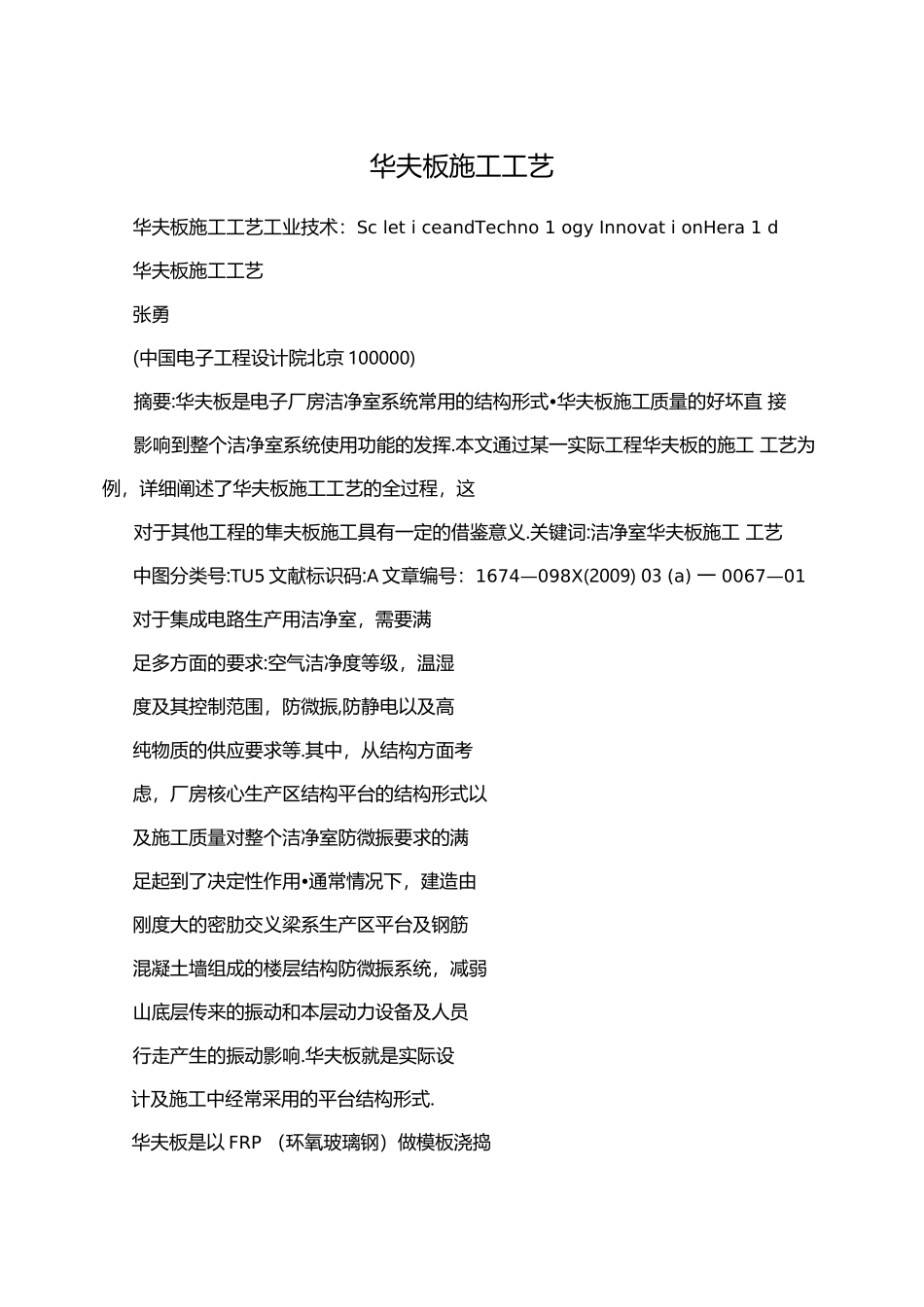

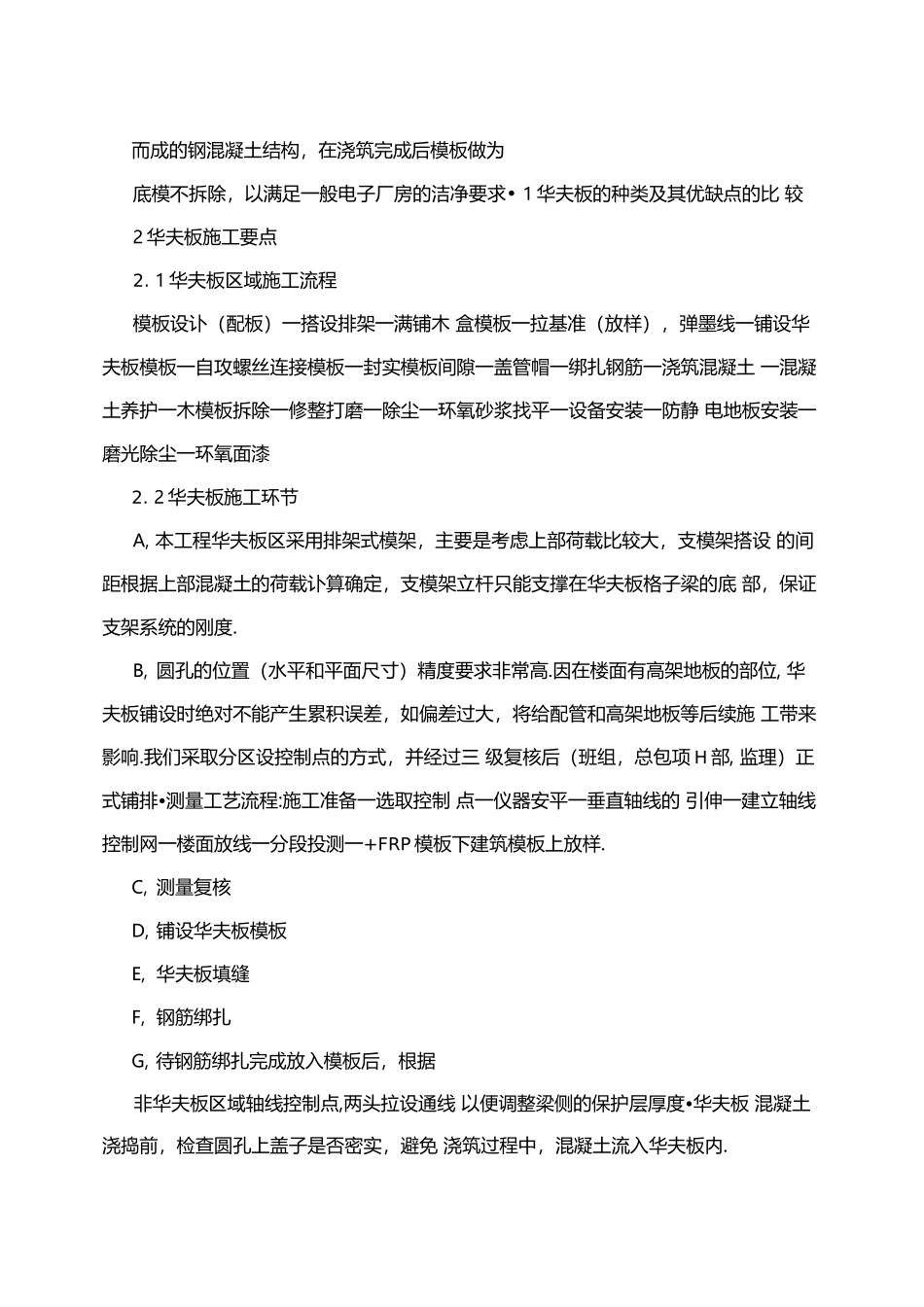

华夫板施工工艺华夫板施工工艺工业技术：Sc let i ceandTechno 1 ogy Innovat i onHera 1 d华夫板施工工艺张勇(中国电子工程设计院北京 100000)摘要:华夫板是电子厂房洁净室系统常用的结构形式•华夫板施工质量的好坏直 接影响到整个洁净室系统使用功能的发挥.本文通过某一实际工程华夫板的施工 工艺为例，详细阐述了华夫板施工工艺的全过程，这对于其他工程的隼夫板施工具有一定的借鉴意义.关键词:洁净室华夫板施工 工艺中图分类号:TU5 文献标识码:A 文章编号：1674—098X(2009) 03 (a) 一 0067—01对于集成电路生产用洁净室，需要满足多方面的要求:空气洁净度等级，温湿度及其控制范围，防微振,防静电以及高纯物质的供应要求等.其中，从结构方面考虑，厂房核心生产区结构平台的结构形式以及施工质量对整个洁净室防微振要求的满足起到了决定性作用•通常情况下，建造由刚度大的密肋交义梁系生产区平台及钢筋混凝土墙组成的楼层结构防微振系统，减弱山底层传来的振动和本层动力设备及人员行走产生的振动影响.华夫板就是实际设计及施工中经常采用的平台结构形式.华夫板是以 FRP （环氧玻璃钢）做模板浇捣而成的钢混凝土结构，在浇筑完成后模板做为底模不拆除，以满足一般电子厂房的洁净要求• 1 华夫板的种类及其优缺点的比 较2 华夫板施工要点2. 1 华夫板区域施工流程模板设讣（配板）一搭设排架一满铺木 盒模板一拉基准（放样），弹墨线一铺设华 夫板模板一自攻螺丝连接模板一封实模板间隙一盖管帽一绑扎钢筋一浇筑混凝土 一混凝土养护一木模板拆除一修整打磨一除尘一环氧砂浆找平一设备安装一防静 电地板安装一磨光除尘一环氧面漆2. 2 华夫板施工环节A, 本工程华夫板区采用排架式模架，主要是考虑上部荷载比较大，支模架搭设 的间距根据上部混凝土的荷载讣算确定，支模架立杆只能支撑在华夫板格子梁的底 部，保证支架系统的刚度.B, 圆孔的位置（水平和平面尺寸）精度要求非常高.因在楼面有高架地板的部位, 华夫板铺设时绝对不能产生累积误差，如偏差过大，将给配管和高架地板等后续施 工带来影响.我们采取分区设控制点的方式，并经过三 级复核后（班组，总包项 H 部, 监理）正式铺排•测量工艺流程:施工准备一选取控制 点一仪器安平一垂直轴线的 引伸一建立轴线控制网一楼面放线一分段投测一+FRP 模板下建筑模板上放样.C, 测量复核D, 铺设华夫板模板E, 华夫板填缝F, 钢筋绑扎G, 待钢筋绑扎...
