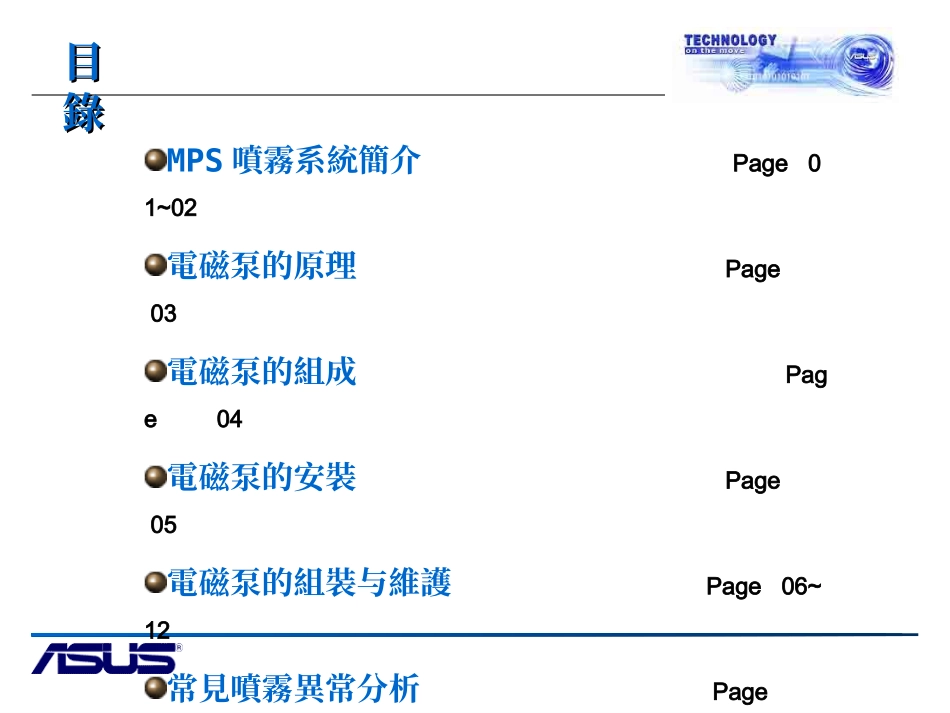

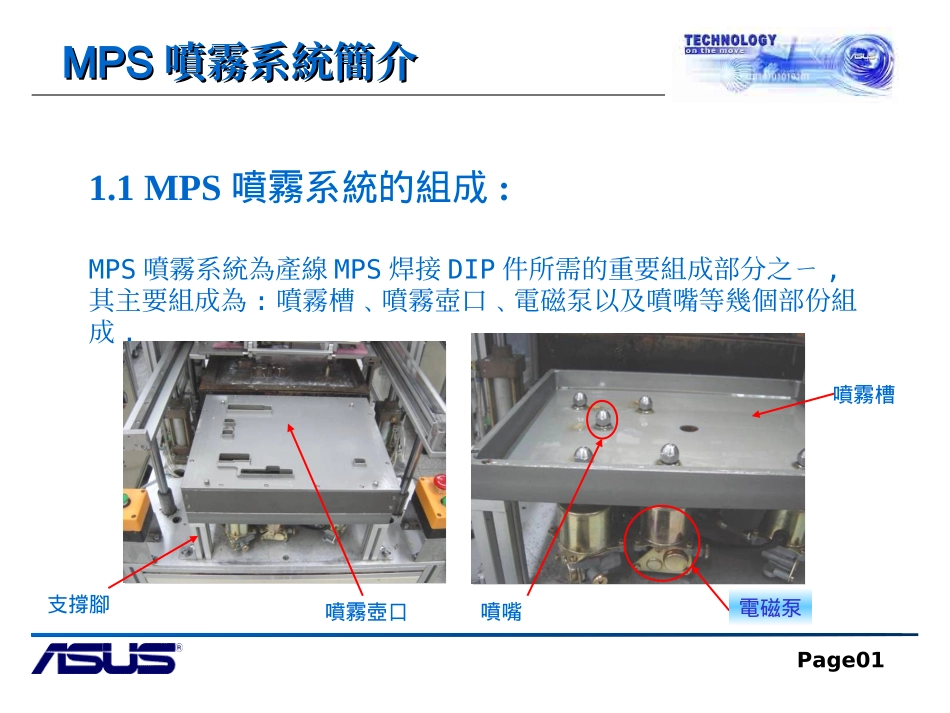

VSC63電磁泵安裝及技術手冊ProductBy:Star_NiIssueDate:2007.03.30MPS噴霧系統簡介Page01~02電磁泵的原理Page03電磁泵的組成Page04電磁泵的安裝Page05電磁泵的組裝与維護Page06~12常見噴霧異常分析Page13附件(噴嘴圖解)Page14目目錄錄1.1MPS噴霧系統的組成:MPS噴霧系統為產線MPS焊接DIP件所需的重要組成部分之ㄧ,其主要組成為:噴霧槽﹑噴霧壺口﹑電磁泵以及噴嘴等幾個部份組成.MPSMPS噴霧系統簡介噴霧系統簡介Page01噴嘴噴霧槽電磁泵支撐腳噴霧壺口1.2噴霧系統的工作方式Page02MPSMPS噴霧系統簡介噴霧系統簡介PLCPLC中間繼電器中間繼電器時間繼電器時間繼電器電磁泵電磁泵噴嘴噴嘴壺口壺口給出信號閉合電路延時吸取FLUX供給噴嘴將FLUX霧化DIP鍵DIP鍵將DIP鍵以外的地方擋住焊接系統焊接系統電磁泵的原理電磁泵的原理電磁泵在驅動原理上是一種全新的泵，直接利用泵本身的電磁線圈產生的電磁力來驅動具有單向閥的隔膜作往復直線運動，以此改變工作腔容積的大小使壓力發生變化，輸出一定壓力和流量的工作液體。電磁泵與其他傳統泵相比具有結構簡單、緊湊，體積小等特點。Page03Page04電磁泵的組成電磁泵的組成固定螺帽線圈部份底座工作腔吸入系統Page05電磁泵的安裝電磁泵的安裝3.鎖緊專用螺冒4.裝上噴嘴5.連入電控1.接氣管2.插入壺口對應的孔中Page06電磁泵的組裝与維護電磁泵的組裝与維護電磁泵的組裝1.安裝墊圈2.安裝隔膜3.安裝固定鐵件4.螺絲鎖緊5.工作腔安裝完成電磁泵的組裝与維護電磁泵的組裝与維護1.裝入墊圈2.安裝調節鈕Page07Page08電磁泵的組裝与維護電磁泵的組裝与維護1.在皮墊上套上銅套2.裝上彈簧3.套上調節鈕45.裝進底坐7.底坐部份安裝完成6.吸入嘴裝入底坐Page09電磁泵的組裝与維護電磁泵的組裝与維護2.按藍色箭頭方向安裝連結管1.裝入墊圈3.裝入彈簧4.裝入墊圈5.裝入連結管6.裝入彈簧4.安裝線圈5.裝上線圈墊片2.裝上壓塊3.裝上定位環1.裝上套桶電磁泵的組裝与維護電磁泵的組裝与維護Page10電磁泵的組裝与維護電磁泵的組裝与維護安裝電磁泵頭部1.按黃色箭頭方向安裝2.裝入彈簧3.連結部件Page11電磁泵的組裝与維護電磁泵的組裝与維護Page12裝上外殼鎖上固定螺絲組裝完成Page13常見噴霧異常分析常見噴霧異常分析ㄧ.噴霧時,霧化效果不好原因:對策:1.噴嘴內墊圈由於長時間擠壓變形更換噴嘴內墊圈2.Flux長時間使用,比重增大延長噴霧時間&在Flux中加入適量IPA二.噴霧時,噴頭噴不出Flux原因:對策:1.噴嘴頂部Flux氧化凝固清潔噴嘴2.電磁泵內部過濾网堵塞拆開電磁泵,清潔過濾网3.由於氣管漏氣,Flux供給不上更換氣管並鎖緊附件附件::噴嘴圖解噴嘴圖解外殼墊圈內部件噴嘴的組成將內部件裝入外殼中,在底部裝上墊圈1.2.噴嘴的組裝Page14ThankYou!
