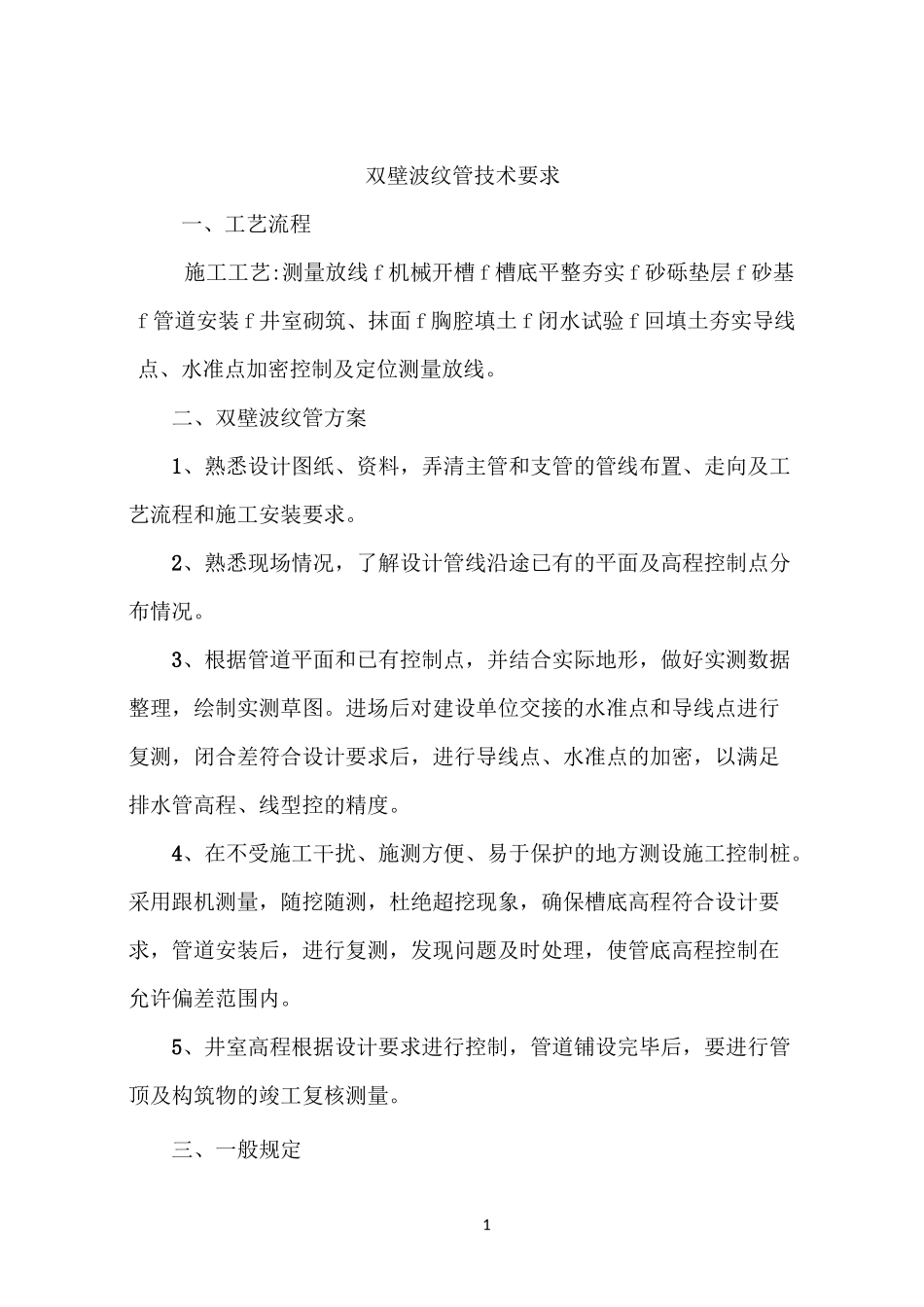

1双壁波纹管技术要求一、工艺流程施工工艺:测量放线 f 机械开槽 f 槽底平整夯实 f 砂砾垫层 f 砂基f 管道安装 f 井室砌筑、抹面 f 胸腔填土 f 闭水试验 f 回填土夯实导线点、水准点加密控制及定位测量放线。二、双壁波纹管方案1、熟悉设计图纸、资料,弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。2、熟悉现场情况,了解设计管线沿途已有的平面及高程控制点分布情况。3、根据管道平面和已有控制点,并结合实际地形,做好实测数据整理,绘制实测草图。进场后对建设单位交接的水准点和导线点进行复测,闭合差符合设计要求后,进行导线点、水准点的加密,以满足排水管高程、线型控的精度。4、在不受施工干扰、施测方便、易于保护的地方测设施工控制桩。采用跟机测量,随挖随测,杜绝超挖现象,确保槽底高程符合设计要求,管道安装后,进行复测,发现问题及时处理,使管底高程控制在允许偏差范围内。5、井室高程根据设计要求进行控制,管道铺设完毕后,要进行管顶及构筑物的竣工复核测量。三、一般规定21、管道应敷设在原状土地基或经开槽后处理回填密实的地层上,管道在车行道下管顶覆土厚度不小于 0・7m。2、排水管道工程可同槽施工,但应符合一般排水管同槽敷设设计、施工的有关规定。四、管道进场检验1、管道运到现场,可采用目测法,对管道是否有损伤进行检查,并做好记录与验收手续,同时按要求见证取样送检。2、如发现管道损伤,应将该管道与其它管道分开,立即通知管道供应方进行检查,分析原因并作出鉴定以便及时妥善处理。五、沟槽开挖及基础处理1、熟悉图纸,根据设计给定的水准点及坐标控制点进行测量、定位、放线,引临时水准点及控制桩,经监理工程师复核认证批准后方可进行沟槽开挖。2、沟槽槽底净宽度,宜按管外径加 0.4m〜1.0m 确定,以便于人工在槽底作业为宜。严格控制沟槽开挖放坡系数,按设计的放坡系数挖够宽度,开挖时应注意沟槽土质情况,必要时应请驻地监理和甲方及设计代表现场确定放坡系数,以防槽边塌方。3、开挖沟槽,应严格控制基底高度,不得扰动基面。基底设计标咼以上 0.2m〜0.3m 的原状土应予保留,禁止扰动。铺管前用人工清理至设计标高,不得挖至设计标高以下。如果局部超挖或发生扰动,不得回填泥土,可换填 10mm〜15mm 天然级配的砂石料或中、粗砂并整平夯实。当沟槽开挖遇有地下水时,设置排水沟、集水坑,及时做好沟槽内地下水的排水降水工作,并采取先铺卵石或碎石层(...
