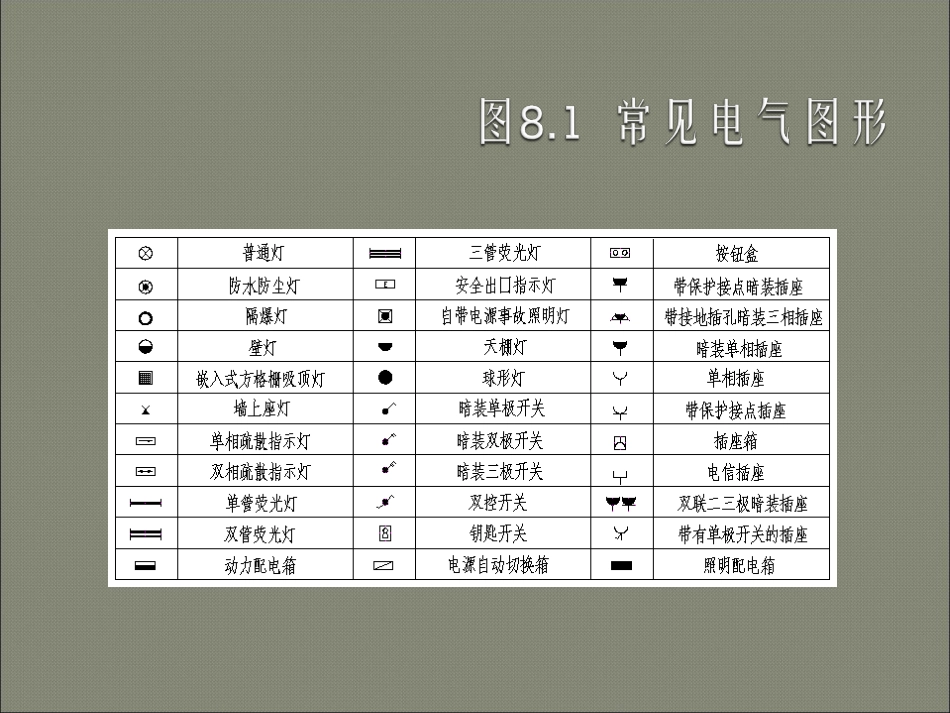

建筑电气工程施工图预算编制第一节施工图常用图形符号章节内容：1、建筑电气工程施工图常用图形符号2、建筑强电安装工程量计算3、电气安装工程施工图预算编制实例第一节建筑电气工程施工图常用图形符号做好电气工程施工图预算的关键是看懂电气电气系统图和施工平面图。这些图纸当中标注了各种变配电设备、电缆种类及敷设方式、配管配线种类及敷设方式、照明器具及安装方式等等。这些都是通过全国统一的图形符号来表达的。因此，熟悉常用的电气施工图纸图形符号，是做好电气工程施工图预算的基本要求。常用图形符号详见下表记住这些常用符号的方法不是一个个地去记住它。而是通过大量的阅读施工图纸来掌握它。例如下面两个图。第一节施工图常用图形符号第二节、配管配线工程量计算1、配管工程量计算配管工程以所配线管材质和敷设方法以及按管规格分别列项，套相应预算定额。线管材质及敷设方式第二节建筑强电安装工程量计算①计算规则及其要领计算规则：各种配管工程量以管材质、规格和敷设方式不同，按“延长米”计量，不扣除接线盒（箱）、灯头盒、开关盒所占长度。计算要领：从配电箱起按各个回路进行计算，或按建筑物自然层划分计算，或按建筑平面形状特点及系统图的组成特点分片划块计算，然后汇总。千万不要跳算，以免产生混乱，影响工程量计算的正确性。②计算方法水平方向敷设的线管：以施工平面布置图的线管走向和敷设部位为依据，并借用建筑物平面图所示墙、柱轴线尺寸进行线管长度的计算。线路敷设部位符号如下表所示。第二节建筑强电安装工程量计算线路敷设部位符号垂直方向敷设的管（沿墙WC，WE，QM，QA、柱CC，CE，ZA，ZM引上或引下）：其工程量与楼层高度及与箱、柜、盘、板、开关等设备安装高度有关。当埋地配管（FC）时，水平方向的配管按墙柱轴线尺寸及设备定位尺寸进行计算。穿出地面向设备或向墙上电气开关配管时，按埋地深度和引向墙、柱的高度进行计算。第二节建筑强电安装工程量计算当线管沿墙暗敷（WC，QA）时，其水平长度按相关墙轴线尺寸计算该配管长度。如下图中的n1回路。当线管沿墙明敷（WE，QM）时，其水平长度按相关墙面净空长度尺寸计算该配管长度。如上图中的n2回路。第二节建筑强电安装工程量计算平面图立面图第二节建筑强电安装工程量计算2、配管接线盒箱、盒安装工程量计算按照施工规范，穿在管内的导线，在任何情况下都不能有接头，必须接头时，应把接头放在接线盒、开关盒或灯头盒内。无论是明配还是暗配线管，均发生接线盒（分线盒）或接线箱安装，或开关盒、灯头盒、插座盒安装。均以“个”计量。箱盒均为未计价材料。开关盒、灯头盒、插座盒均执行开关盒安装定额，但未计价材料应分别统计。（1）接线盒产生在管线分支处或管线转弯处。（2）线管敷设超过下列长度时中间应加接线盒。①管长超过45（30）m且无弯时；②管长超过30（20）m，中间只有一个弯时；③管长超过20（15）m，中间有两个弯时；④管长超过12（8）m，中间有三个弯时。请看下面接线盒位置图第二节建筑强电安装工程量计算图中：1—接线盒2—开关盒3—灯头盒4—插座盒第二节建筑强电安装工程量计算3、管内穿线工程量计算（1）管内穿线管内穿线分照明线路和动力线路穿线，用铝芯线、铜芯线、补偿导线、和多芯软线分类，以不同导线截面分档，按“单线延长米”计量，导线截面超过6㎜2以上的照明线路，按动力穿线定额计算。常用绝缘导线的型号及名称第二节建筑强电安装工程量计算常用绝缘导线的型号及名称（续）第二节建筑强电安装工程量计算管内穿线长度计算公式：管内穿线长度=(配管长度＋导线预留长度)×同截面导线根数（2）导线进入开关箱、柜及设备预留长度见下表。导线预留长度表第二节建筑强电安装工程量计算用图形表示刚才的表格如下注意：线路分支接头线、进入灯具及明暗开关、插座、按钮等预留导线长度已分别综合在相应定额中，不得另行计算导线长度。（3）导线与设备相连需焊（压）接线端子，按“个”计量。第二节建筑强电安装工程量计算
