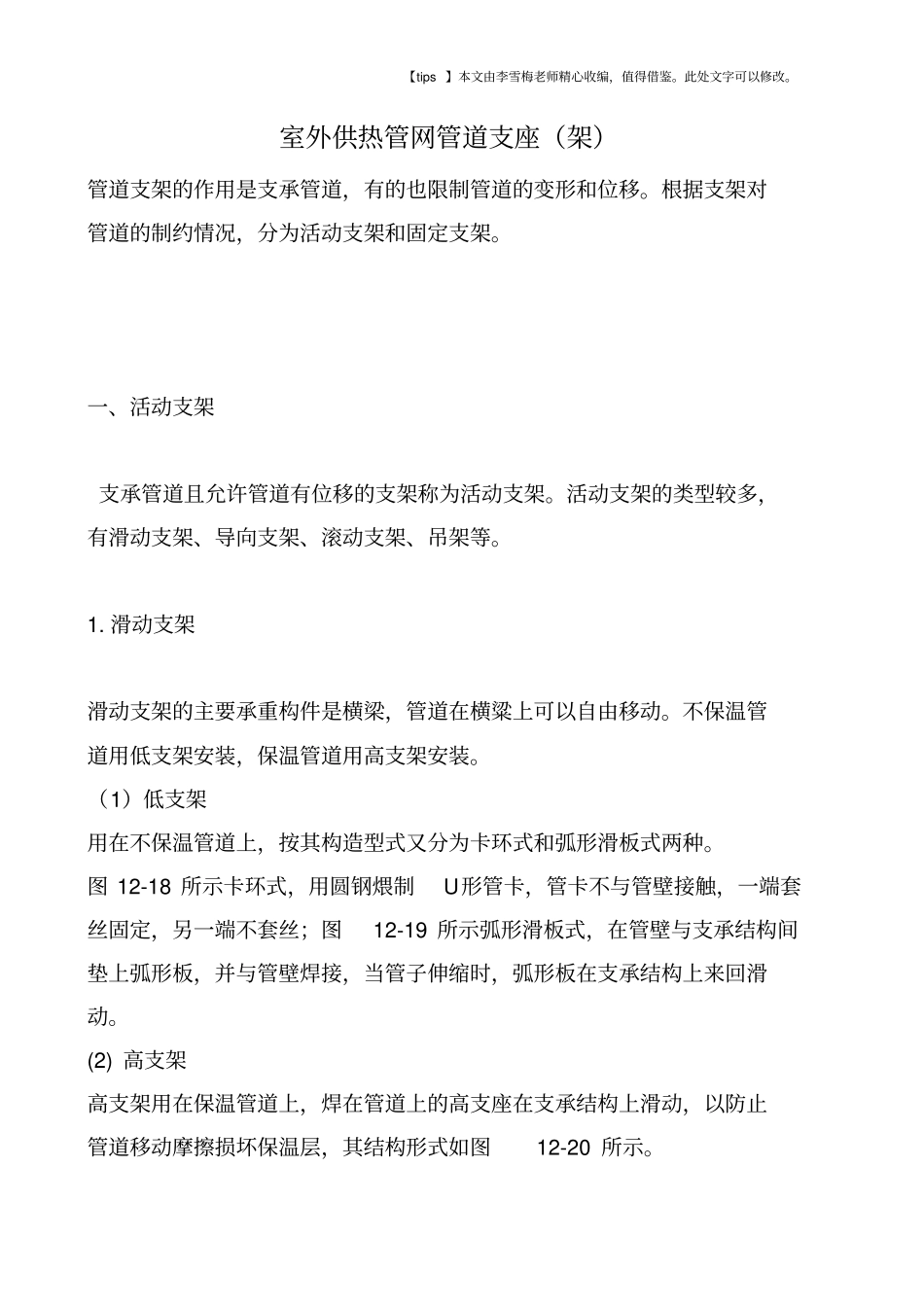

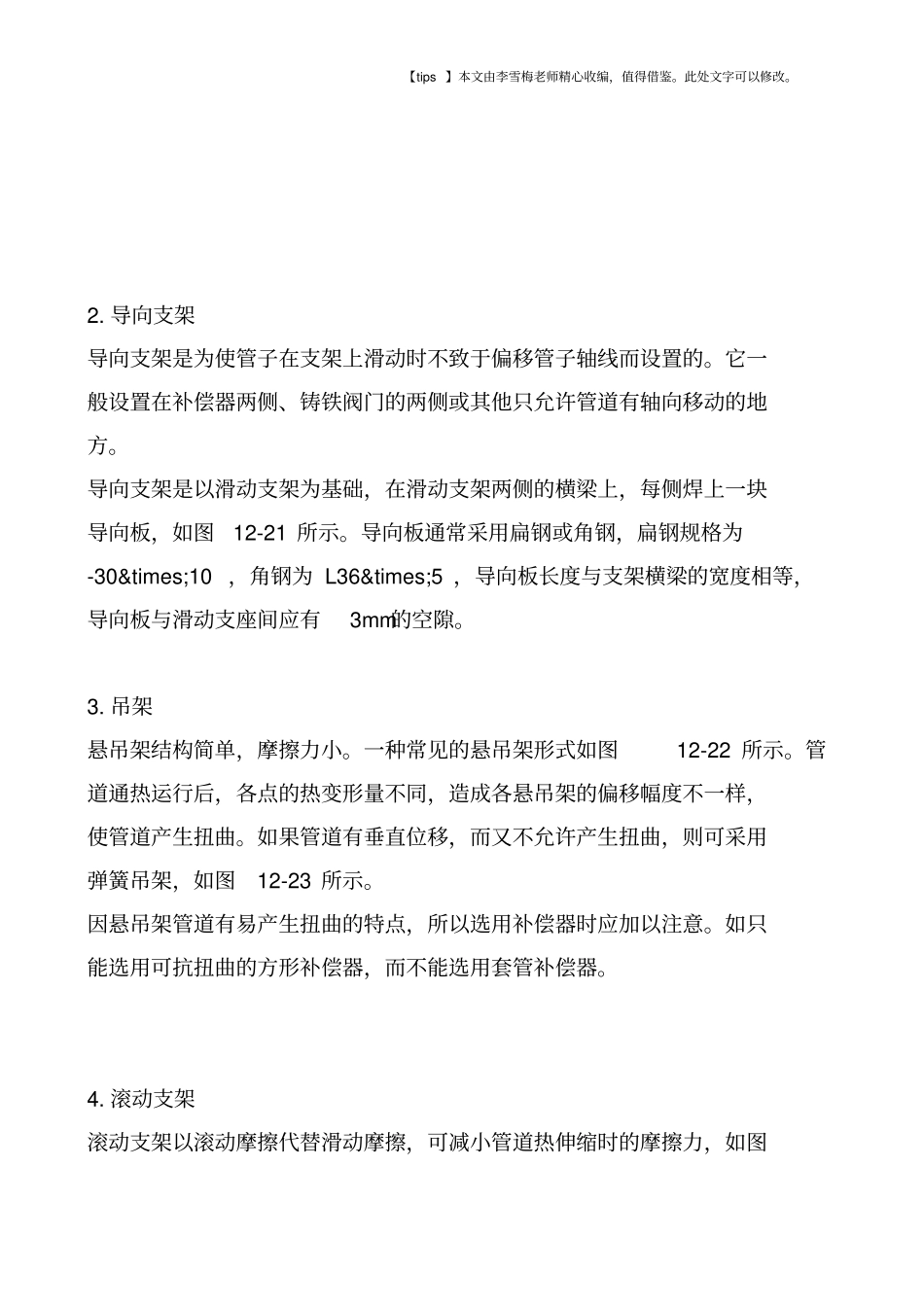

【tips 】本文由李雪梅老师精心收编，值得借鉴。此处文字可以修改。室外供热管网管道支座（架）管道支架的作用是支承管道，有的也限制管道的变形和位移。根据支架对管道的制约情况，分为活动支架和固定支架。一、活动支架支承管道且允许管道有位移的支架称为活动支架。活动支架的类型较多，有滑动支架、导向支架、滚动支架、吊架等。1. 滑动支架滑动支架的主要承重构件是横梁，管道在横粱上可以自由移动。不保温管道用低支架安装，保温管道用高支架安装。（1）低支架用在不保温管道上，按其构造型式又分为卡环式和弧形滑板式两种。图 12-18 所示卡环式，用圆钢煨制U形管卡，管卡不与管壁接触，一端套丝固定，另一端不套丝；图12-19 所示弧形滑板式，在管壁与支承结构间垫上弧形板，并与管壁焊接，当管子伸缩时，弧形板在支承结构上来回滑动。(2) 高支架高支架用在保温管道上，焊在管道上的高支座在支承结构上滑动，以防止管道移动摩擦损坏保温层，其结构形式如图12-20 所示。【tips 】本文由李雪梅老师精心收编，值得借鉴。此处文字可以修改。2. 导向支架导向支架是为使管子在支架上滑动时不致于偏移管子轴线而设置的。它一般设置在补偿器两侧、铸铁阀门的两侧或其他只允许管道有轴向移动的地方。导向支架是以滑动支架为基础，在滑动支架两侧的横梁上，每侧焊上一块导向板，如图12-21 所示。导向板通常采用扁钢或角钢，扁钢规格为-30×10 ，角钢为 L36×5 ，导向板长度与支架横梁的宽度相等，导向板与滑动支座间应有3mm的空隙。3. 吊架悬吊架结构简单，摩擦力小。一种常见的悬吊架形式如图12-22 所示。管道通热运行后，各点的热变形量不同，造成各悬吊架的偏移幅度不一样，使管道产生扭曲。如果管道有垂直位移，而又不允许产生扭曲，则可采用弹簧吊架，如图12-23 所示。因悬吊架管道有易产生扭曲的特点，所以选用补偿器时应加以注意。如只能选用可抗扭曲的方形补偿器，而不能选用套管补偿器。4. 滚动支架滚动支架以滚动摩擦代替滑动摩擦，可减小管道热伸缩时的摩擦力，如图【tips 】本文由李雪梅老师精心收编，值得借鉴。此处文字可以修改。12-24 所示，滚动支架主要用在管径较大而无横向位移的管道上。二、固定支架在固定支架处，管道被牢牢地固定住，不能有任何位移，管道只能在两个固定支架间伸缩。因此，固定支架不仅承受管道、附件、管内介质及保温结构的重量，同时还承受管道因温度、压力的影响而产生的轴向伸...
