室外排水管道工艺标准VIP免费

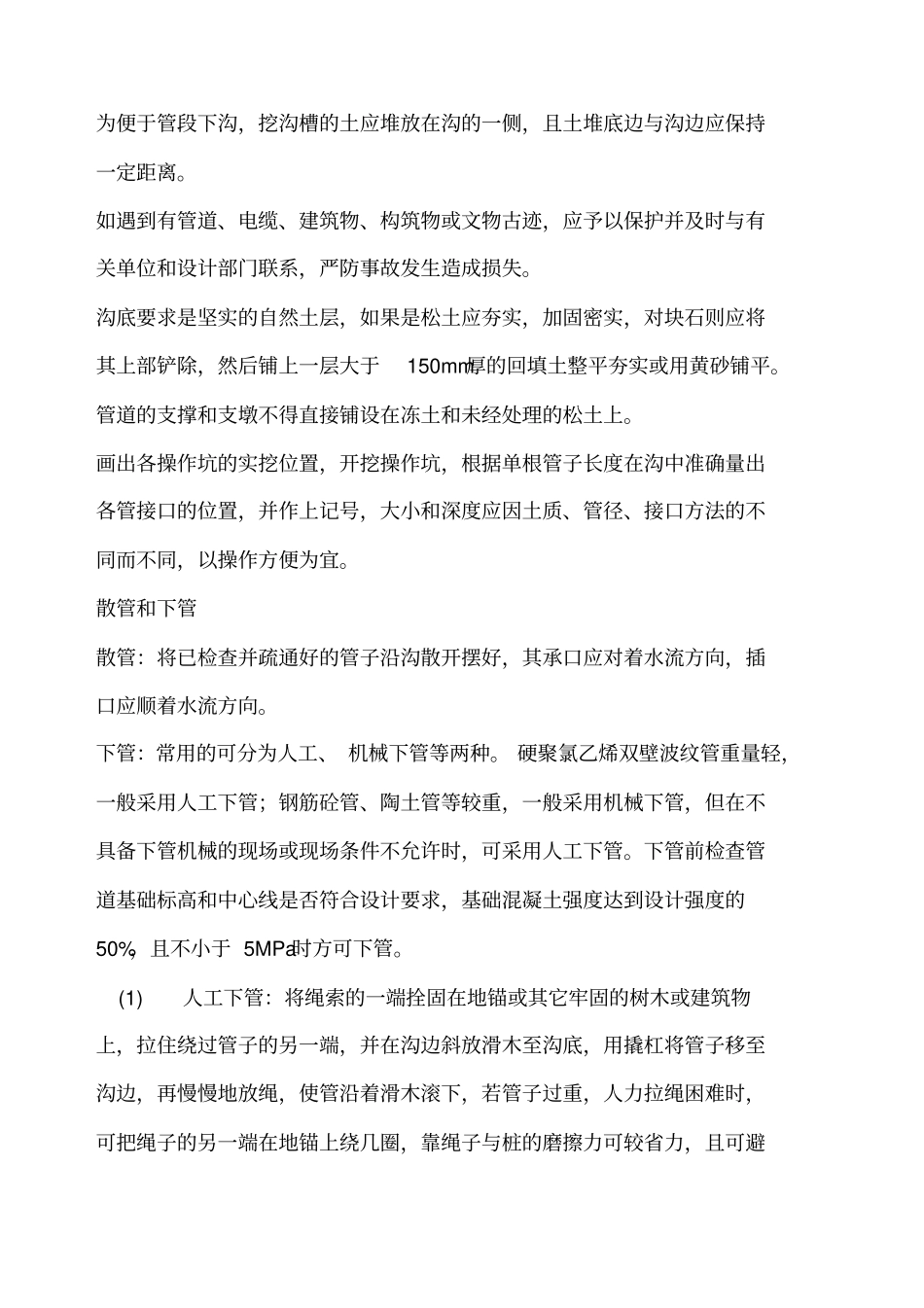

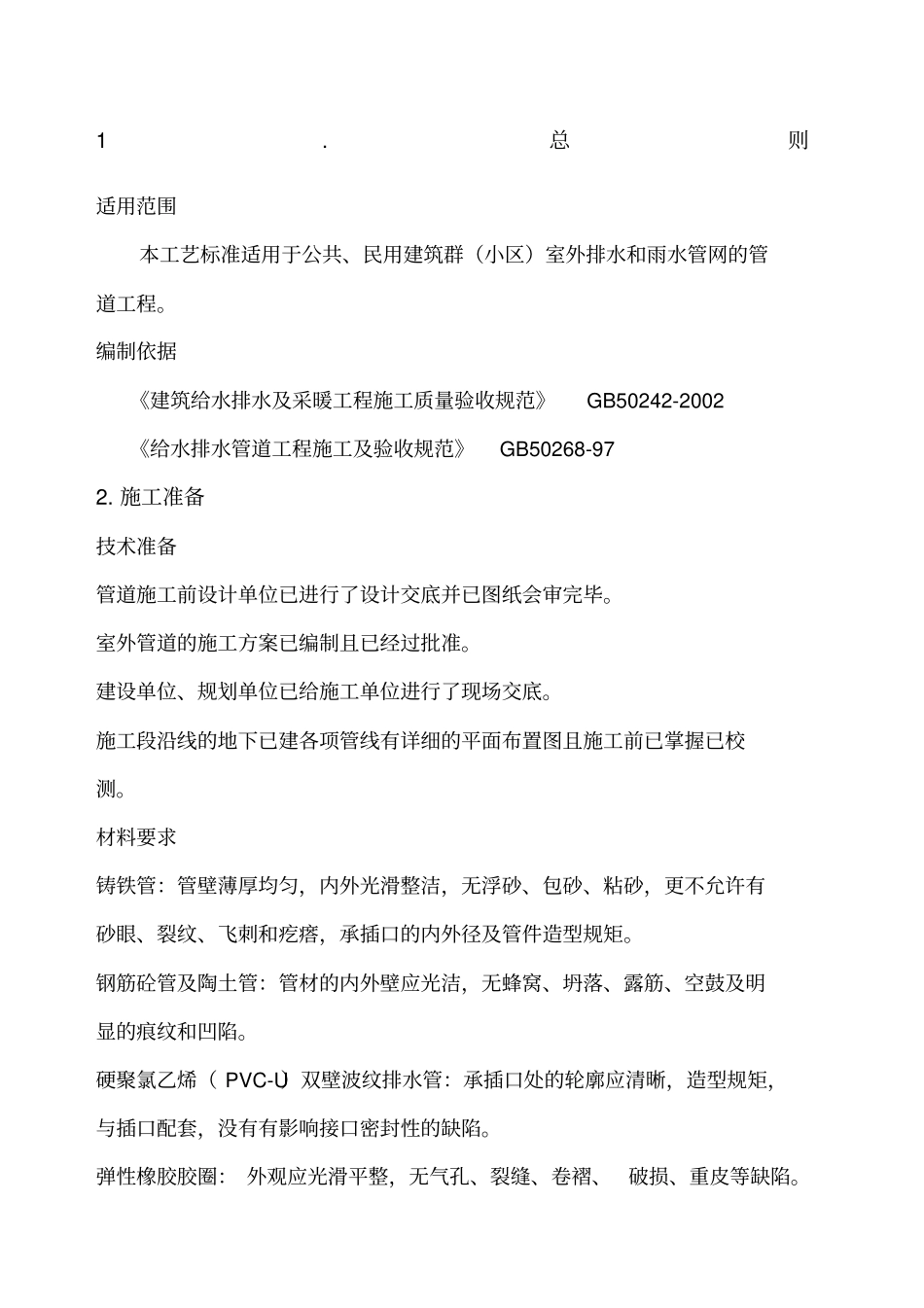

1.总则适用范围本工艺标准适用于公共、民用建筑群（小区）室外排水和雨水管网的管道工程。编制依据《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 《给水排水管道工程施工及验收规范》GB50268-97 2. 施工准备技术准备管道施工前设计单位已进行了设计交底并已图纸会审完毕。室外管道的施工方案已编制且已经过批准。建设单位、规划单位已给施工单位进行了现场交底。施工段沿线的地下已建各项管线有详细的平面布置图且施工前已掌握已校测。材料要求铸铁管：管壁薄厚均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩，承插口的内外径及管件造型规矩。钢筋砼管及陶土管：管材的内外壁应光洁，无蜂窝、坍落、露筋、空鼓及明显的痕纹和凹陷。硬聚氯乙烯（ PVC-U）双壁波纹排水管：承插口处的轮廓应清晰，造型规矩，与插口配套，没有有影响接口密封性的缺陷。弹性橡胶胶圈： 外观应光滑平整，无气孔、裂缝、卷褶、破损、重皮等缺陷。主要机具圆头锤、扁錾、捻凿、皮老虎、撬棍、千斤顶、链式手拉葫芦、手锯、钢卷尺、盘尺、水平尺、量角规等。作业条件室外地坪标高已定位，水源、电源均具备。沟槽已验收合格。管材、管件均已检验合格，并具备所要求的技术资料。3. 操作工艺工艺流程沟槽开挖与验收→散管和下管→管道安装→闭水试验→管沟回填→砌井。沟槽开挖与验收按图纸要求测出管道的坐标与标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度，其坐标和标高应符合设计要求。设计无规定时，其沟槽底的宽度应符合下表：管材名称管径（ mm）50-75 100-200 250-350 400-450 500-600 铸铁管、钢管陶土管、硬聚氯乙烯双壁波纹管钢筋混凝土管为防止坍方，沟槽开挖后应留有一定的边坡， 边坡的大小与土质和沟深有关。人工开挖沟槽深超过3m时，应分层开挖， 每层的深度不宜超过2m ，开挖多层沟槽的层间留台宽度：放坡开槽时不应小于，直槽时不应小于，安装井点设备时不应小于；机械挖槽时，沟槽分层的深度应按机械性能确定。为便于管段下沟，挖沟槽的土应堆放在沟的一侧，且土堆底边与沟边应保持一定距离。如遇到有管道、电缆、建筑物、构筑物或文物古迹，应予以保护并及时与有关单位和设计部门联系，严防事故发生造成损失。沟底要求是坚实的自然土层，如果是松土应夯实，加固密实，对块石则应将其上部铲除，然后铺上一层大于150mm厚的回填土整平夯实或用黄砂铺平。管道的支撑和支墩不得直接铺设在冻土...
