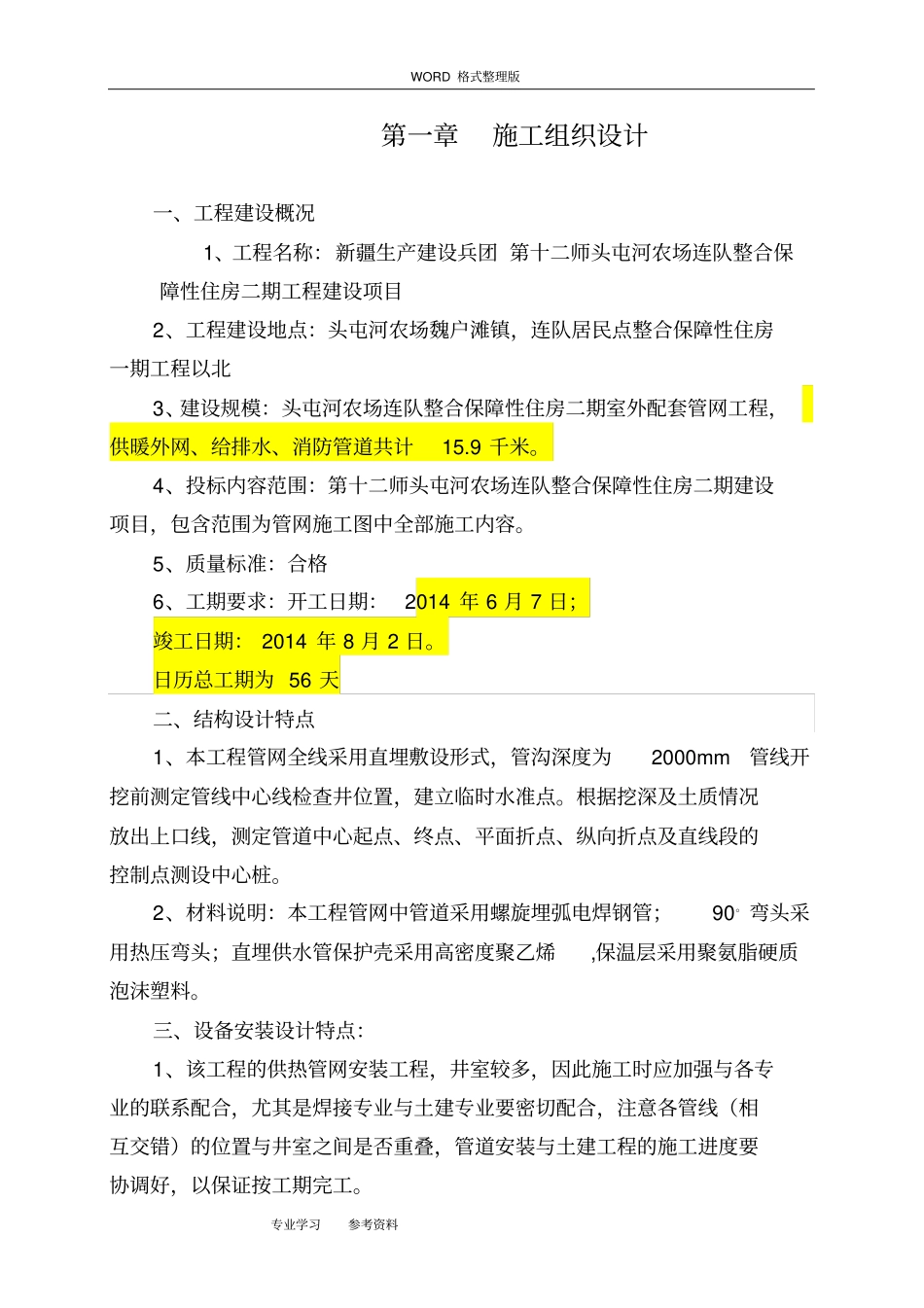

WORD 格式整理版专业学习参考资料第一章施工组织设计一、工程建设概况1、工程名称：新疆生产建设兵团 第十二师头屯河农场连队整合保障性住房二期工程建设项目2、工程建设地点：头屯河农场魏户滩镇，连队居民点整合保障性住房一期工程以北3、建设规模：头屯河农场连队整合保障性住房二期室外配套管网工程，供暖外网、给排水、消防管道共计15.9 千米。4、投标内容范围：第十二师头屯河农场连队整合保障性住房二期建设项目，包含范围为管网施工图中全部施工内容。5、质量标准：合格6、工期要求：开工日期：2014 年 6 月 7 日；竣工日期： 2014 年 8 月 2 日。日历总工期为 56 天二、结构设计特点1、本工程管网全线采用直埋敷设形式，管沟深度为2000mm管线开挖前测定管线中心线检查井位置，建立临时水准点。根据挖深及土质情况放出上口线，测定管道中心起点、终点、平面折点、纵向折点及直线段的控制点测设中心桩。2、材料说明：本工程管网中管道采用螺旋埋弧电焊钢管；90。弯头采用热压弯头；直埋供水管保护壳采用高密度聚乙烯,保温层采用聚氨脂硬质泡沫塑料。三、设备安装设计特点：1、该工程的供热管网安装工程，井室较多，因此施工时应加强与各专业的联系配合，尤其是焊接专业与土建专业要密切配合，注意各管线（相互交错）的位置与井室之间是否重叠，管道安装与土建工程的施工进度要协调好，以保证按工期完工。WORD 格式整理版专业学习参考资料2、该工程给水水源均来自市政给水，生活给水管材均选用PE塑料管。管顶埋深不得小于 1.0m ；阀门井参照图集S143/17-4 、5；给水管道采用PE给水管（ 1.0Mpa 、1.6Mpa ）热熔、电熔连接；管道支架制作安装见国标 S161,55-38 ；室外阀门井做法见国标S143（17-4、5）；四、工程施工特点该工程供热管网沿线要经过电缆、天然气管道、给排水管道、草坪绿化带等地。根据其特点， 可将本工程分为土方工程 (包括井室砌筑工程 )、管道安装等两部分工程。为保证工期和工程质量，对这两部分工程应配备好相应的人员及工机具，并且根据各工程进展的相互配合，可采用流水、平行、交叉等作业施工。1、施工现场条件施工现场场地已平整，施工用水、电已具备。2、施工注意事项：施工前应请有关测量人员进行现场平面测量，并依据设计图现场定位放线并补测管线距离、转角及管线所处位置的地面高程。测量结果应通知设计单位确认。3、设计图中的地下交叉管线资料依据地形图资料及现场调查情况绘制，施...
