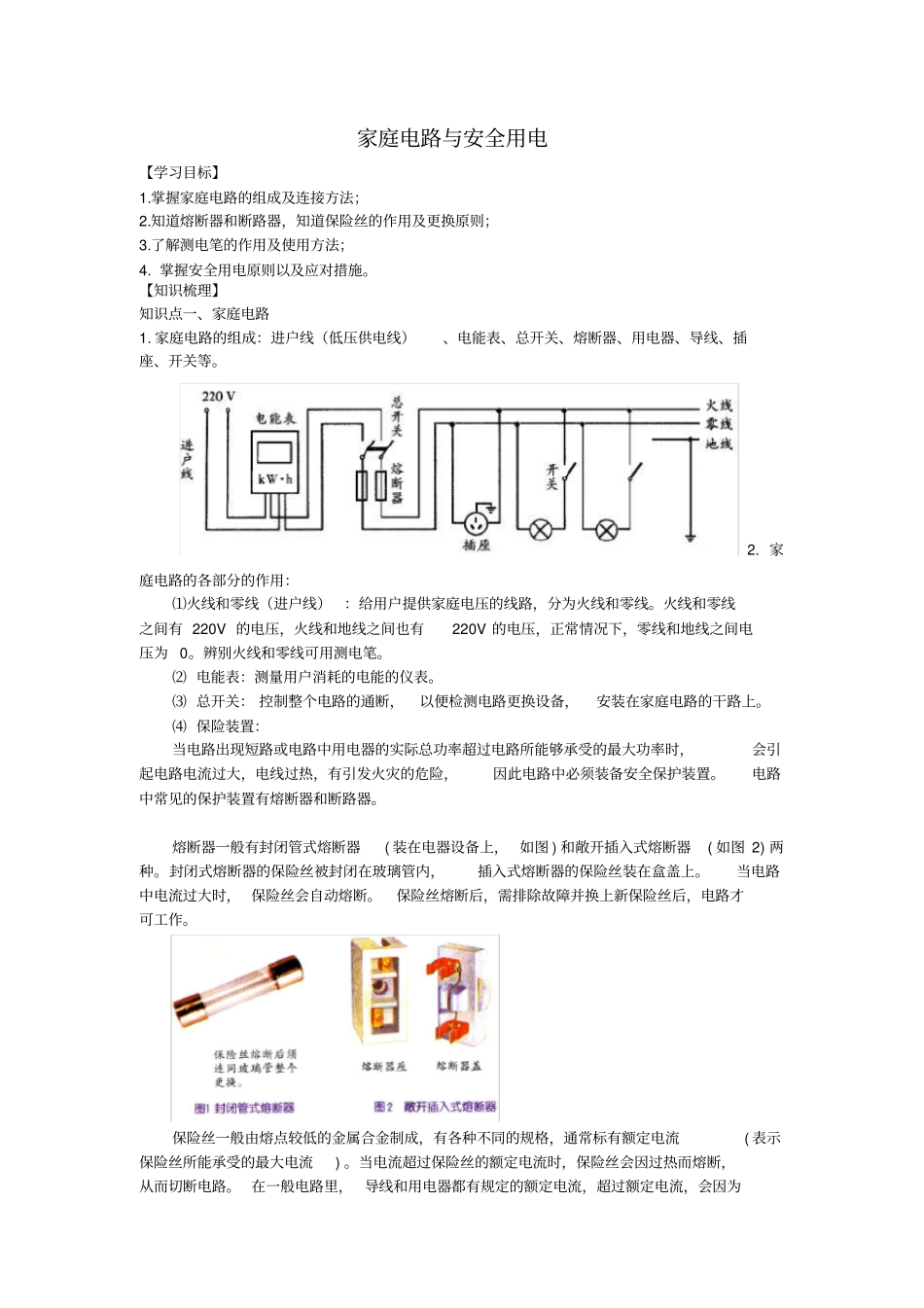

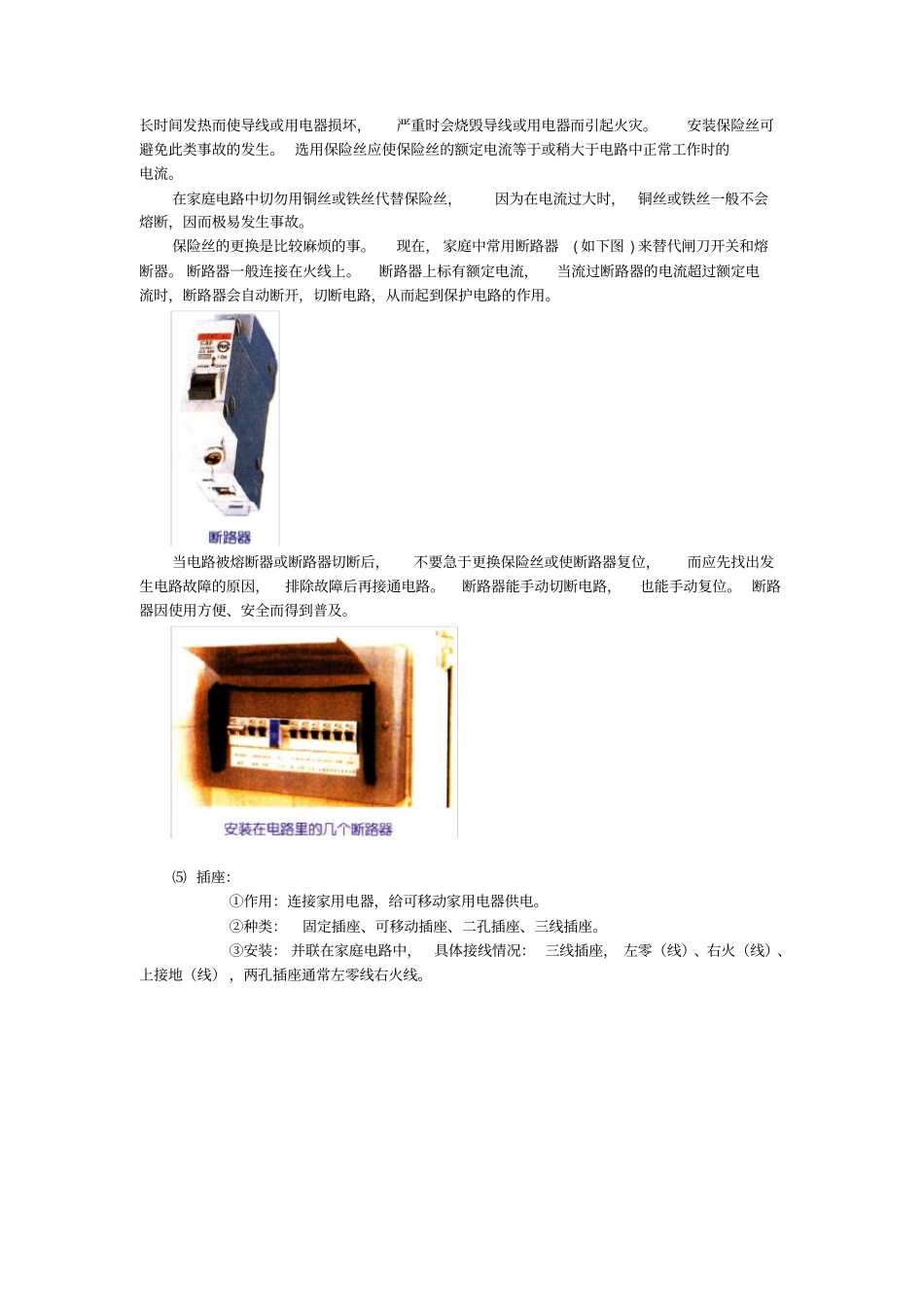

家庭电路与安全用电【学习目标】1.掌握家庭电路的组成及连接方法；2.知道熔断器和断路器，知道保险丝的作用及更换原则；3.了解测电笔的作用及使用方法；4. 掌握安全用电原则以及应对措施。【知识梳理】知识点一、家庭电路1. 家庭电路的组成：进户线（低压供电线）、电能表、总开关、熔断器、用电器、导线、插座、开关等。2. 家庭电路的各部分的作用：⑴火线和零线（进户线）：给用户提供家庭电压的线路，分为火线和零线。火线和零线之间有 220V 的电压，火线和地线之间也有220V 的电压，正常情况下，零线和地线之间电压为 0。辨别火线和零线可用测电笔。⑵ 电能表：测量用户消耗的电能的仪表。⑶ 总开关： 控制整个电路的通断，以便检测电路更换设备，安装在家庭电路的干路上。⑷ 保险装置：当电路出现短路或电路中用电器的实际总功率超过电路所能够承受的最大功率时，会引起电路电流过大，电线过热，有引发火灾的危险，因此电路中必须装备安全保护装置。电路中常见的保护装置有熔断器和断路器。熔断器一般有封闭管式熔断器( 装在电器设备上， 如图 ) 和敞开插入式熔断器( 如图 2) 两种。封闭式熔断器的保险丝被封闭在玻璃管内，插入式熔断器的保险丝装在盒盖上。当电路中电流过大时， 保险丝会自动熔断。保险丝熔断后，需排除故障并换上新保险丝后，电路才可工作。保险丝一般由熔点较低的金属合金制成，有各种不同的规格，通常标有额定电流( 表示保险丝所能承受的最大电流) 。当电流超过保险丝的额定电流时，保险丝会因过热而熔断，从而切断电路。 在一般电路里， 导线和用电器都有规定的额定电流，超过额定电流，会因为长时间发热而使导线或用电器损坏，严重时会烧毁导线或用电器而引起火灾。安装保险丝可避免此类事故的发生。 选用保险丝应使保险丝的额定电流等于或稍大于电路中正常工作时的电流。在家庭电路中切勿用铜丝或铁丝代替保险丝，因为在电流过大时，铜丝或铁丝一般不会熔断，因而极易发生事故。保险丝的更换是比较麻烦的事。现在， 家庭中常用断路器( 如下图 ) 来替代闸刀开关和熔断器。 断路器一般连接在火线上。断路器上标有额定电流，当流过断路器的电流超过额定电流时，断路器会自动断开，切断电路，从而起到保护电路的作用。当电路被熔断器或断路器切断后，不要急于更换保险丝或使断路器复位，而应先找出发生电路故障的原因，排除故障后再接通电路。断路器能手动切断电路，也能手动复位。 断路器...
