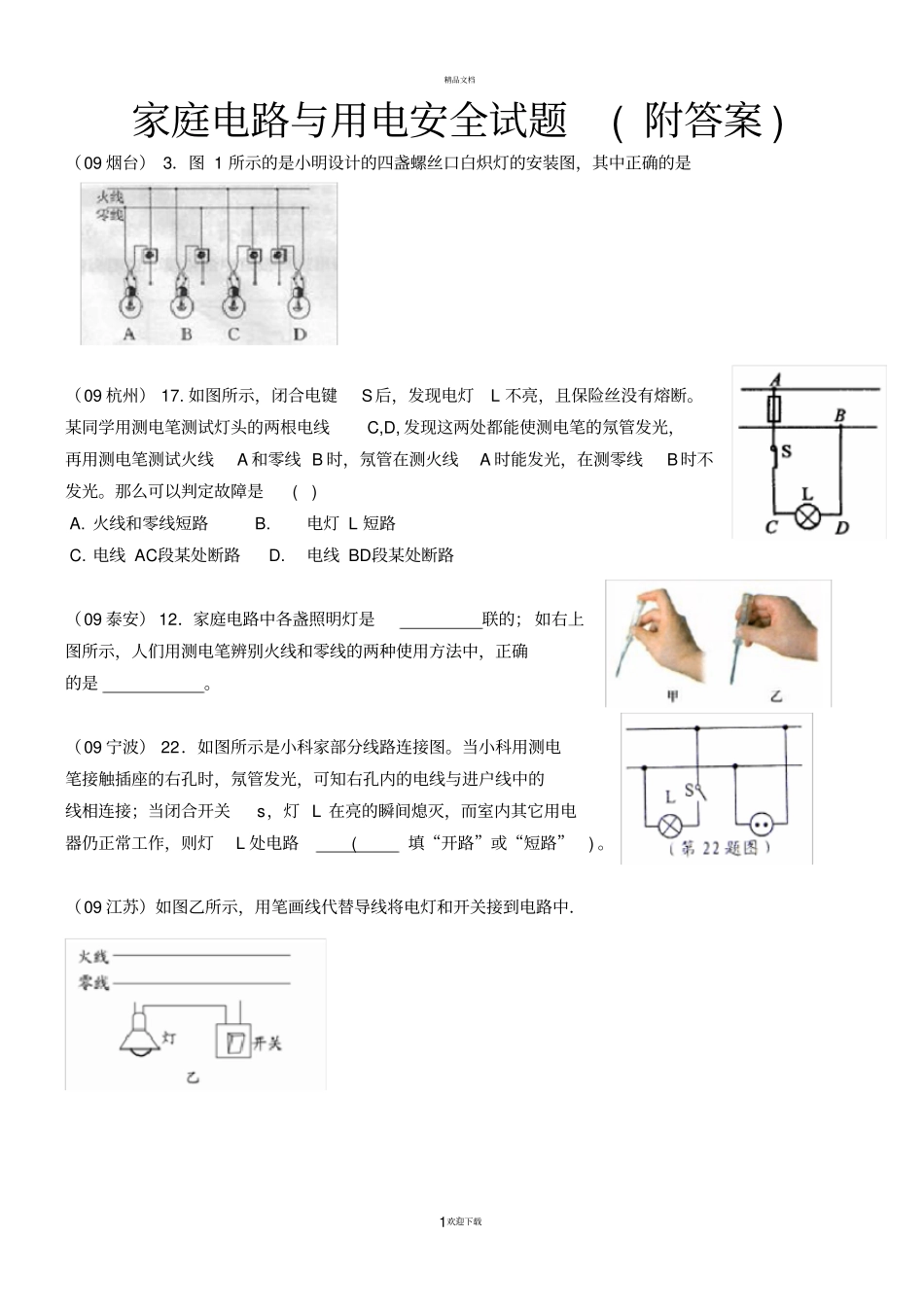

1欢迎下载家庭电路与用电安全试题 ( 附答案 ) （09 烟台） 3．图 1 所示的是小明设计的四盏螺丝口白炽灯的安装图，其中正确的是（09 杭州） 17
如图所示，闭合电键S后，发现电灯L 不亮，且保险丝没有熔断
某同学用测电笔测试灯头的两根电线C,D, 发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A 和零线 B 时，氖管在测火线A 时能发光，在测零线B时不发光
那么可以判定故障是 ( ) A
火线和零线短路 B
电灯 L 短路 C
电线 AC段某处断路 D
电线 BD段某处断路（09 泰安） 12．家庭电路中各盏照明灯是联的； 如右上图所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是
（09 宁波） 22．如图所示是小科家部分线路连接图
当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的线相连接；当闭合开关s，灯 L 在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L 处电路 (填“开路”或“短路”)
（09 江苏）如图乙所示，用笔画线代替导线将电灯和开关接到电路中．精品文档

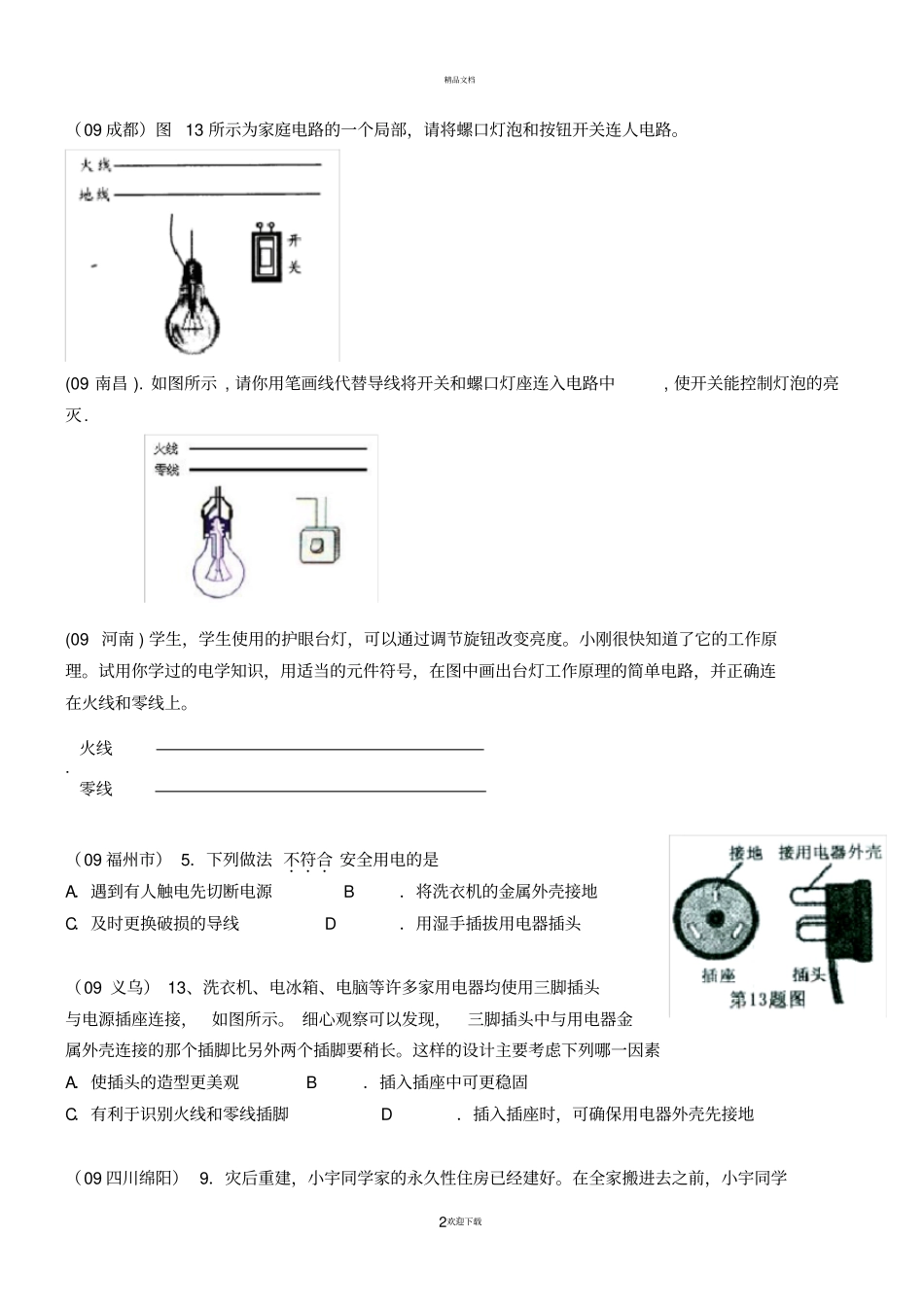

2欢迎下载（09 成都）图 13 所示为家庭电路的一个局部，请将螺口灯泡和按钮开关连人电路
(09 南昌 )
如图所示 , 请你用笔画线代替导线将开关和螺口灯座连入电路中, 使开关能控制灯泡的亮灭
(09 河南 ) 学生，学生使用的护眼台灯，可以通过调节旋钮改变亮度
小刚很快知道了它的工作原理
试用你学过的电学知识，用适当的元件符号，在图中画出台灯工作原理的简单电路，并正确连在火线和零线上
（09 福州市） 5．下列做法 不符合．．．安全用电的是A．遇到有人触电先切断电源 B．将洗衣机的金属外壳接地C．及时更换破损的导线 D．用湿手插拔用电器插头（09 义乌） 13、洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图
