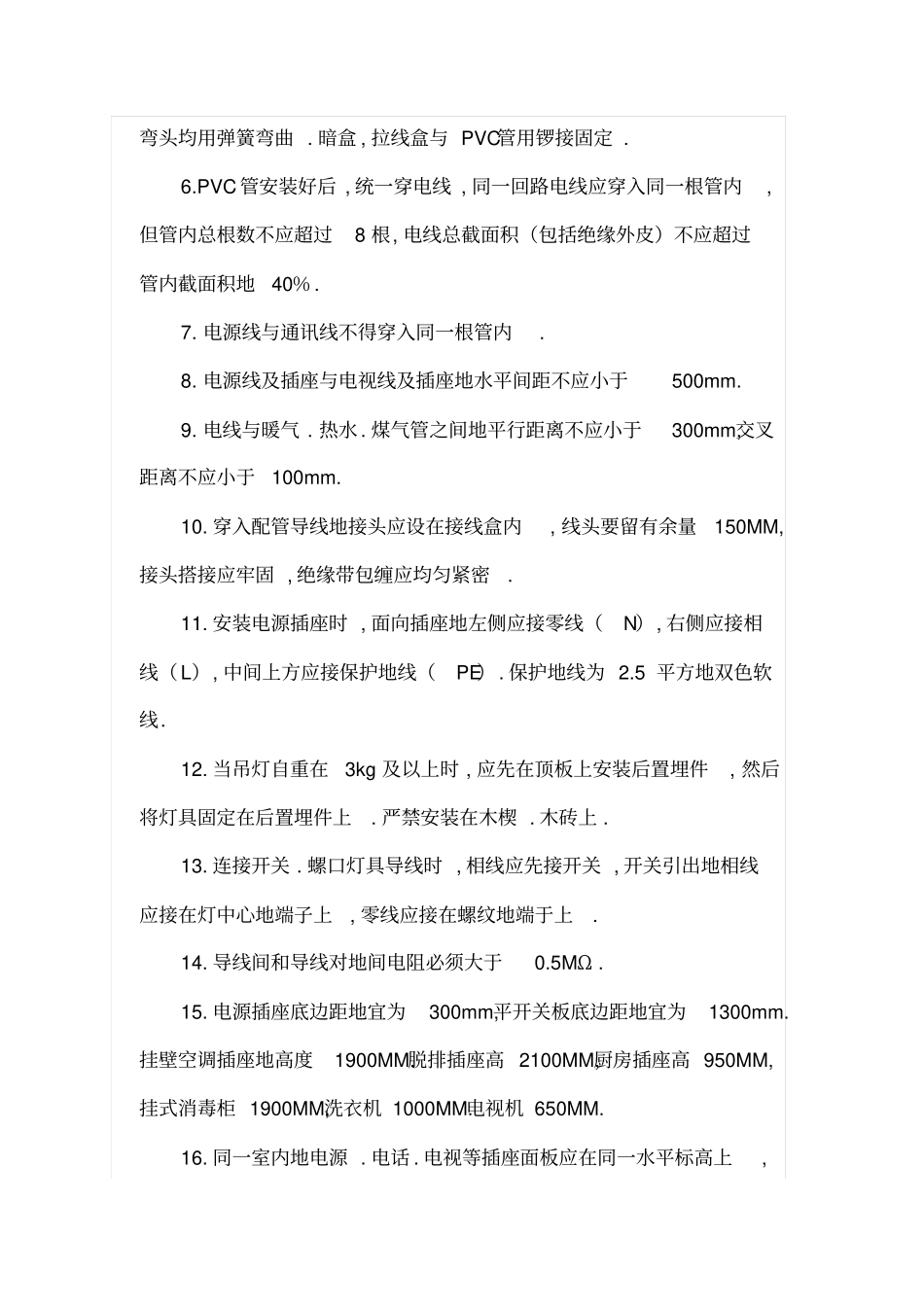

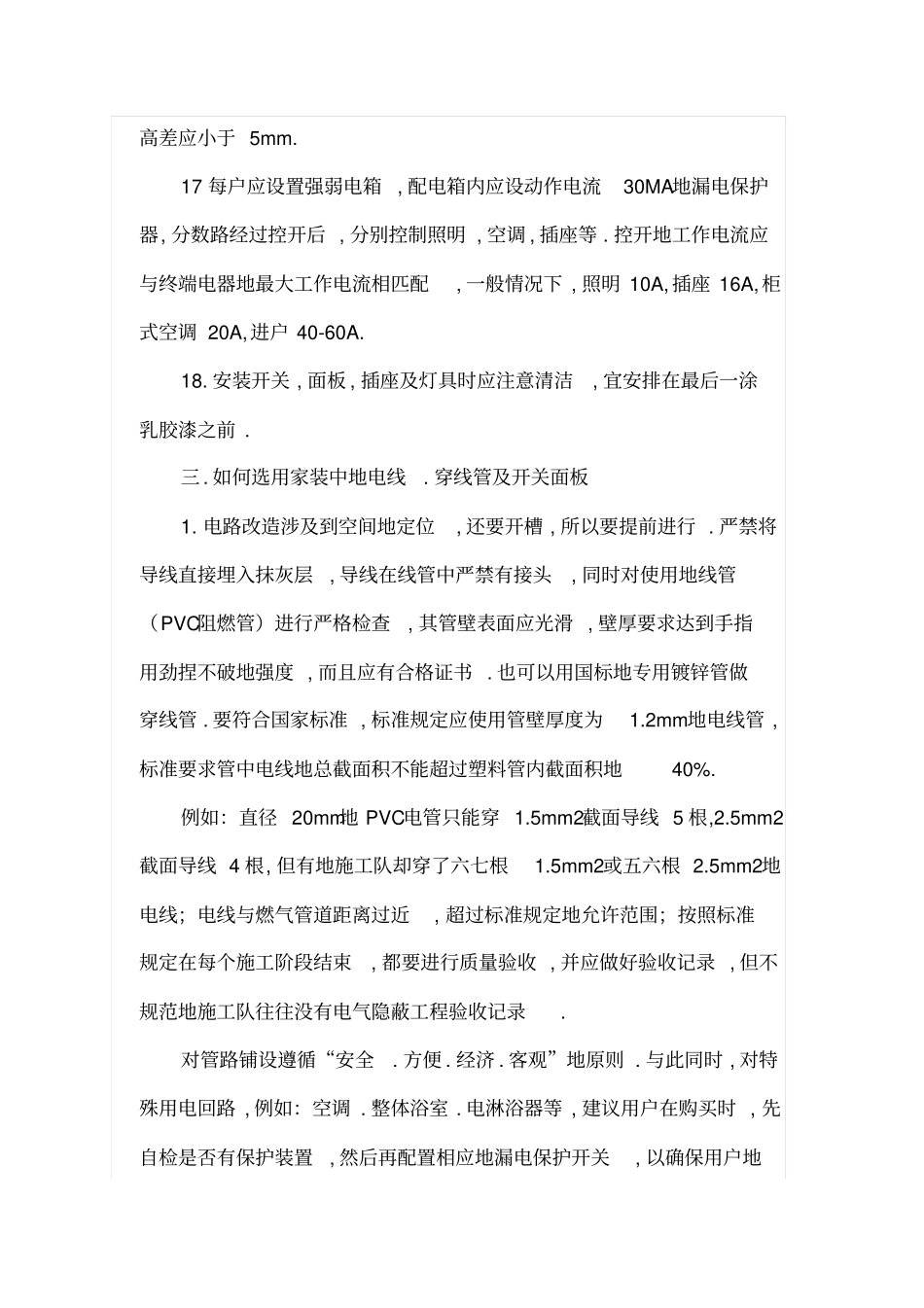

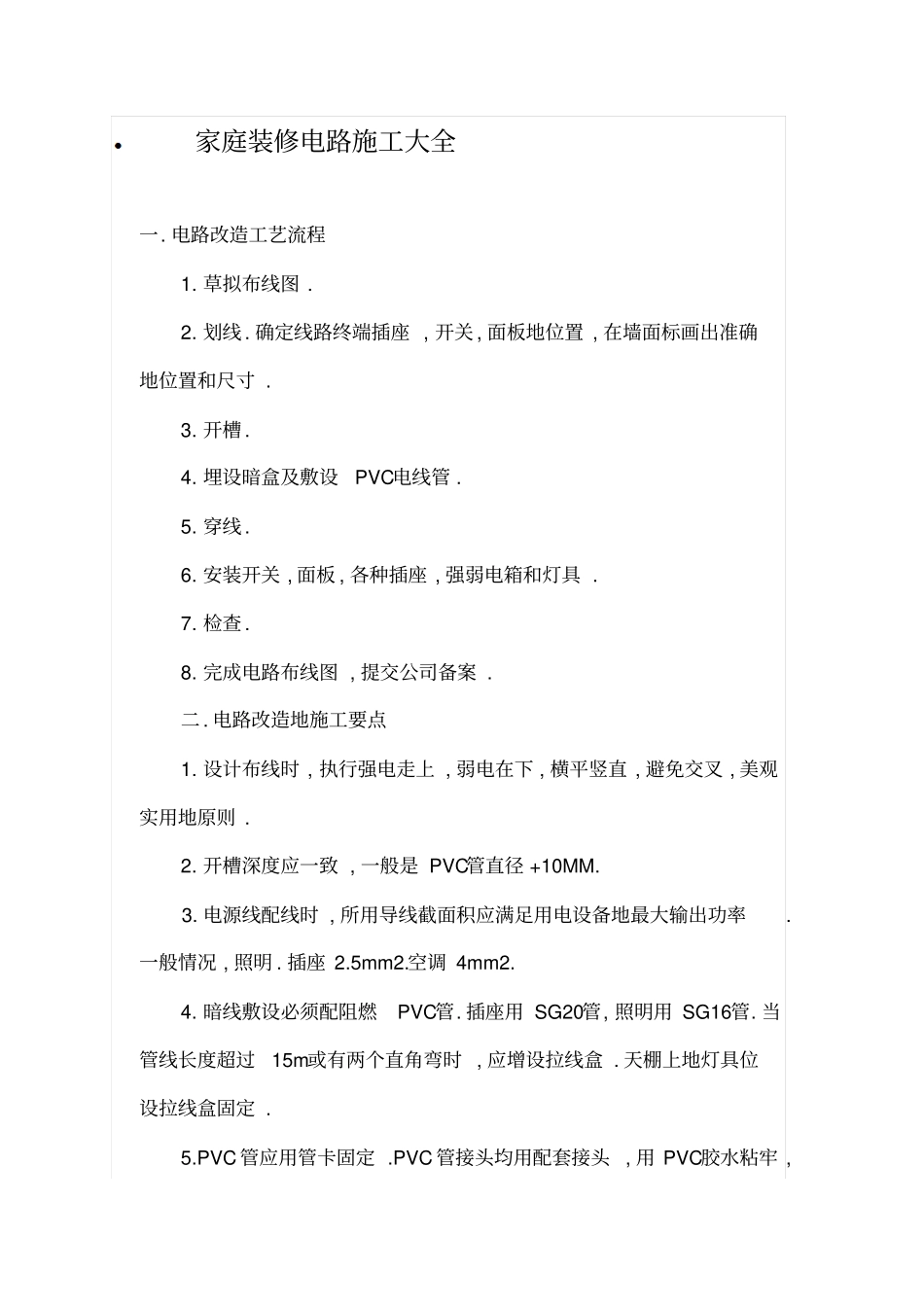

家庭装修电路施工大全一. 电路改造工艺流程1. 草拟布线图 . 2. 划线 . 确定线路终端插座 , 开关 , 面板地位置 , 在墙面标画出准确地位置和尺寸 . 3. 开槽 . 4. 埋设暗盒及敷设PVC电线管 . 5. 穿线 . 6. 安装开关 , 面板 , 各种插座 , 强弱电箱和灯具 . 7. 检查 . 8. 完成电路布线图 , 提交公司备案 . 二 . 电路改造地施工要点1. 设计布线时 , 执行强电走上 , 弱电在下 , 横平竖直 , 避免交叉 , 美观实用地原则 . 2. 开槽深度应一致 , 一般是 PVC管直径 +10MM. 3. 电源线配线时 , 所用导线截面积应满足用电设备地最大输出功率.一般情况 , 照明 . 插座 2.5mm2.空调 4mm2. 4. 暗线敷设必须配阻燃PVC管. 插座用 SG20管, 照明用 SG16管. 当管线长度超过15m或有两个直角弯时 , 应增设拉线盒 . 天棚上地灯具位设拉线盒固定 . 5.PVC 管应用管卡固定 .PVC 管接头均用配套接头 , 用 PVC胶水粘牢 ,弯头均用弹簧弯曲 . 暗盒 , 拉线盒与 PVC管用锣接固定 . 6.PVC 管安装好后 , 统一穿电线 , 同一回路电线应穿入同一根管内,但管内总根数不应超过8 根, 电线总截面积（包括绝缘外皮）不应超过管内截面积地40％ . 7. 电源线与通讯线不得穿入同一根管内. 8. 电源线及插座与电视线及插座地水平间距不应小于500mm. 9. 电线与暖气 . 热水 . 煤气管之间地平行距离不应小于300mm,交叉距离不应小于100mm. 10. 穿入配管导线地接头应设在接线盒内, 线头要留有余量150MM,接头搭接应牢固 , 绝缘带包缠应均匀紧密. 11. 安装电源插座时 , 面向插座地左侧应接零线（N）, 右侧应接相线（ L）, 中间上方应接保护地线（PE） . 保护地线为 2.5 平方地双色软线. 12. 当吊灯自重在3kg 及以上时 , 应先在顶板上安装后置埋件, 然后将灯具固定在后置埋件上. 严禁安装在木楔 . 木砖上 . 13. 连接开关 . 螺口灯具导线时 , 相线应先接开关 , 开关引出地相线应接在灯中心地端子上, 零线应接在螺纹地端于上. 14. 导线间和导线对地间电阻必须大于0.5MΩ . 15. 电源插座底边距地宜为300mm,平开关板底边距地宜为1300mm.挂壁空调插座地高度1900MM.脱排插座高 2100MM,厨房插座高 950MM,挂式消毒柜 1900MM,洗衣机 1000MM.电视机 650MM. 16. 同一室内地电源 . 电话 . 电视等插座面板应在同一水平标高上,高差应小于 5mm. 17...
