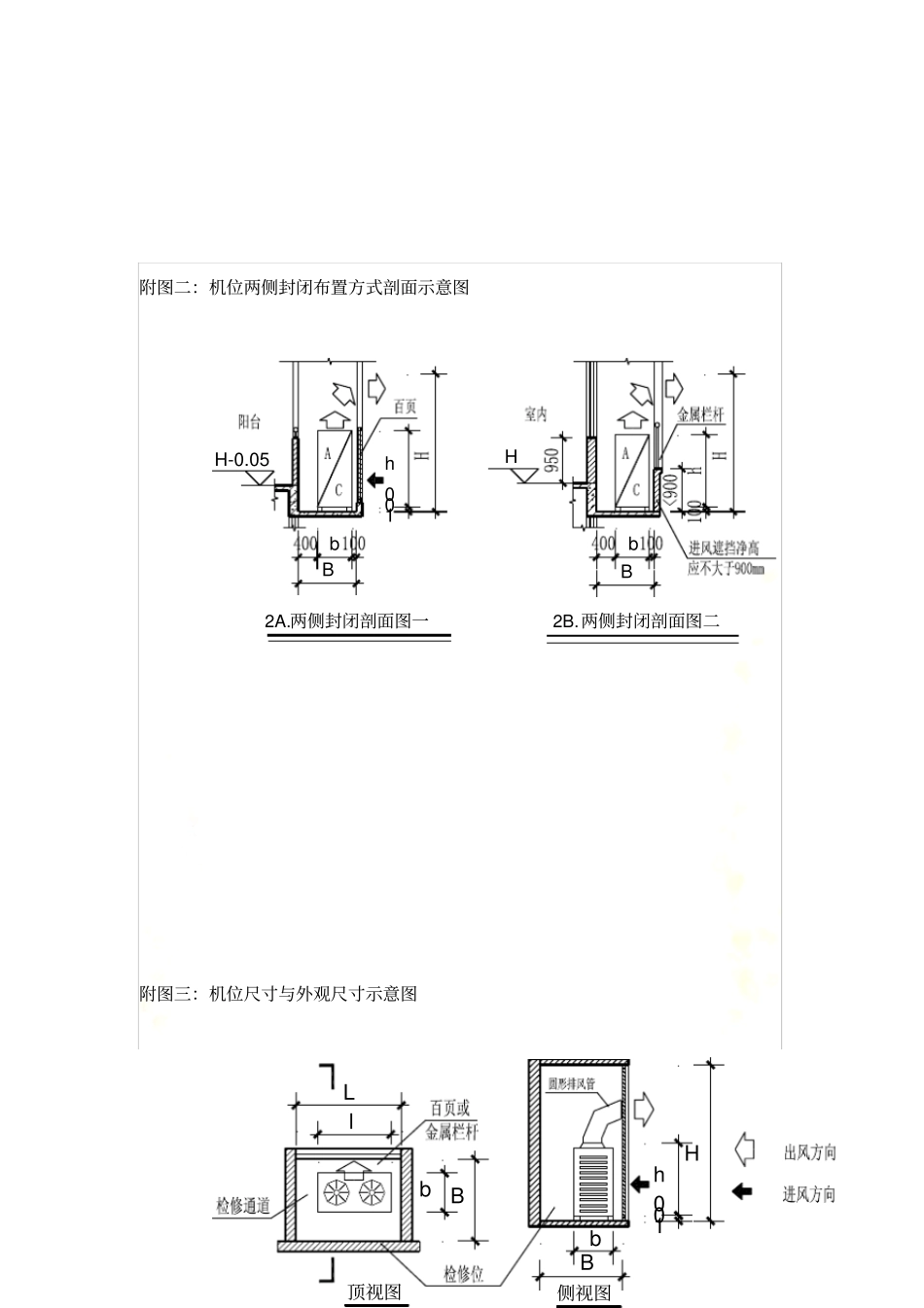

家用分体空调及中央空调安装尺寸参照阳台室内板底平梁底沉板设计百页百页金属栏杆1.2.5.4.3.950以下封闭窗检修位检修通道检修位或百页检修通道检修通道检修位前后开放小型中央空调室外机位的布置方式示意图百页（可拆卸）窗或栏板金属栏杆两面封闭一端封闭检修位三面封闭两侧封闭1空调机2说明：（1）所有空调机室外机均需放入设计预留机位，并用百页或金属栏杆围蔽，（2）采用小型中央空调和分体式空调两大类：一二线城市选用进口或合资品牌，三线及一下城市选用国产品牌。小型中央空调及 配送的分体式空调机配置方案需报集团审批。（3）本节附图尺寸均为完成面净尺寸。小型中央空调系统 : 6.1.1适用范围：(1) 户内部分：别墅、叠式别墅、高层空中花园洋房、复式花园洋房及情景洋房；(2) 首层大堂：豪华户型及夏热冬暖、夏热冬冷地区的中端户型。6.1.2空调室外机位的技术要求：(1) 附表一中“空调适用面积”为：不包括公摊面积、卫生间、阳台、空中花园等的户内面积。该项数据以夏热冬暖、夏热冬冷地区为参照，其余气候区根据具体情况由暖通专业技术人员核算为准。(2) 室 外机 需 预留 人员 检 修 通道300mm宽 ， 检 修位 不 小于400mm宽，并应预留安装通道（见附图一） 。(3) 小型中央空调室外机的机位布置方式举例（见附图一）：(4) 附图一中第 2 种两侧封闭的布置方式因上方采光有限制，不宜设排风管（见附图二）。(5) 正面进风口有阻挡的，反起高度不应大于 900mm ，并由暖通专业技术人员核算。（见附图二 .2B ）附图一：两侧封闭剖面图二2B.两侧封闭剖面图一2A.h100H-0.05bBHbB100lbLBbBhH顶视图侧视图附图二：机位两侧封闭布置方式剖面示意图附图三：机位尺寸与外观尺寸示意图附表一：小型中央空调机制冷量及外观尺寸、机位尺寸一览表(1 ～5 为布置方式 ) 三菱重工 -制冷量5HP 10 、12 、14 、16HP 18 、20 、22 、24HP 空调适用面积(㎡) 50-90 90-300 300-400 估算套内面积(㎡) 65-120 120-390 390-500 外观尺寸 (mm) （长 lx 厚 bx 高h）970x370x1300 1350 x720x1690 1350 x720x2040 机位尺寸(mm) （长 L x 厚B x 高 H ）1～4 1400x850 x1850 1750 x1250 x 2700 1750x1250x 2800 5 1400x600 x1850 1750 x1000 x 2700 1750x1000x 2800 进/ 出风方式三向进 / 侧出风三向进 /顶出风三向进 /顶出风大金 -制冷量 - 4 、5、6HP 8、10HP 12...
