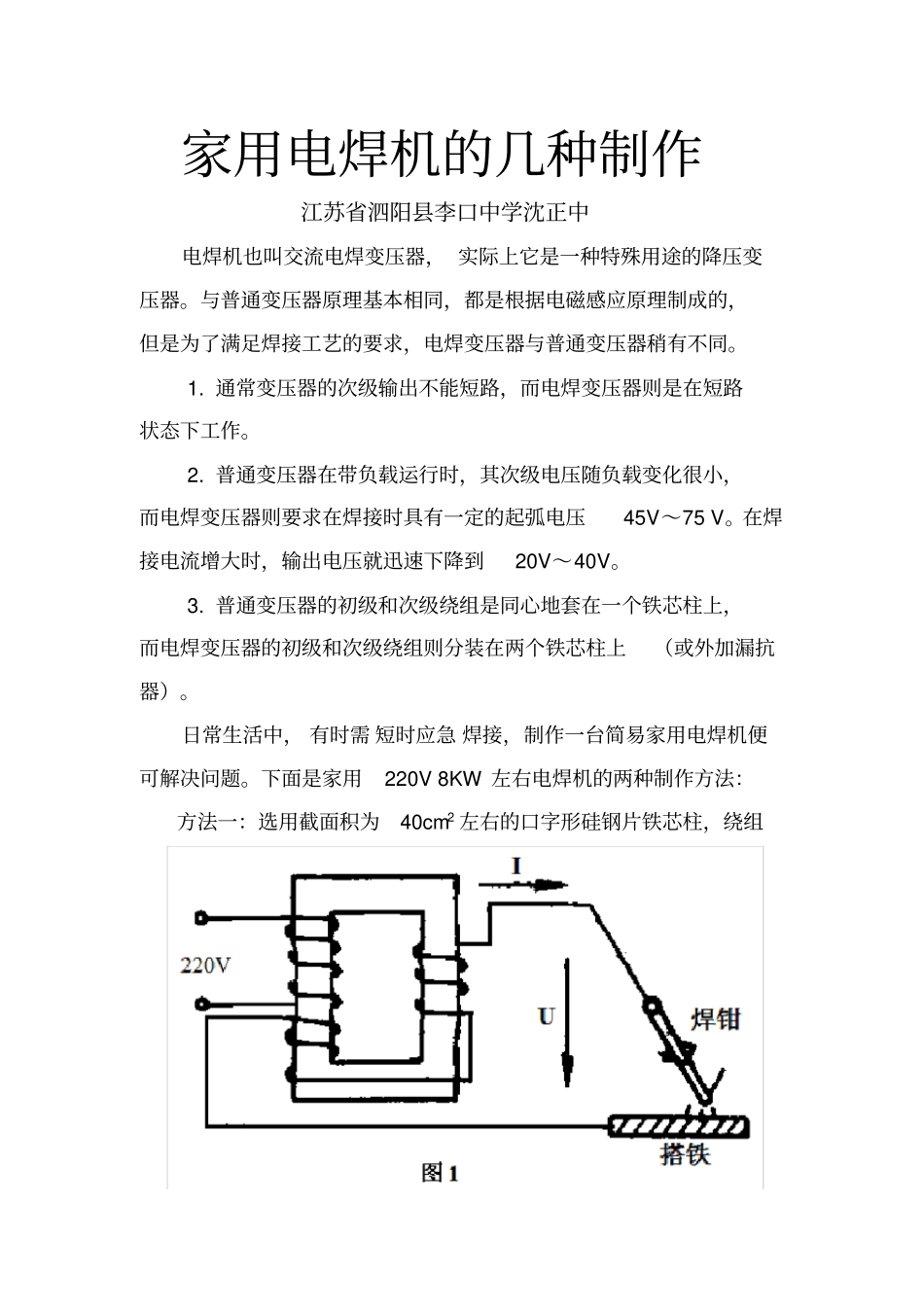

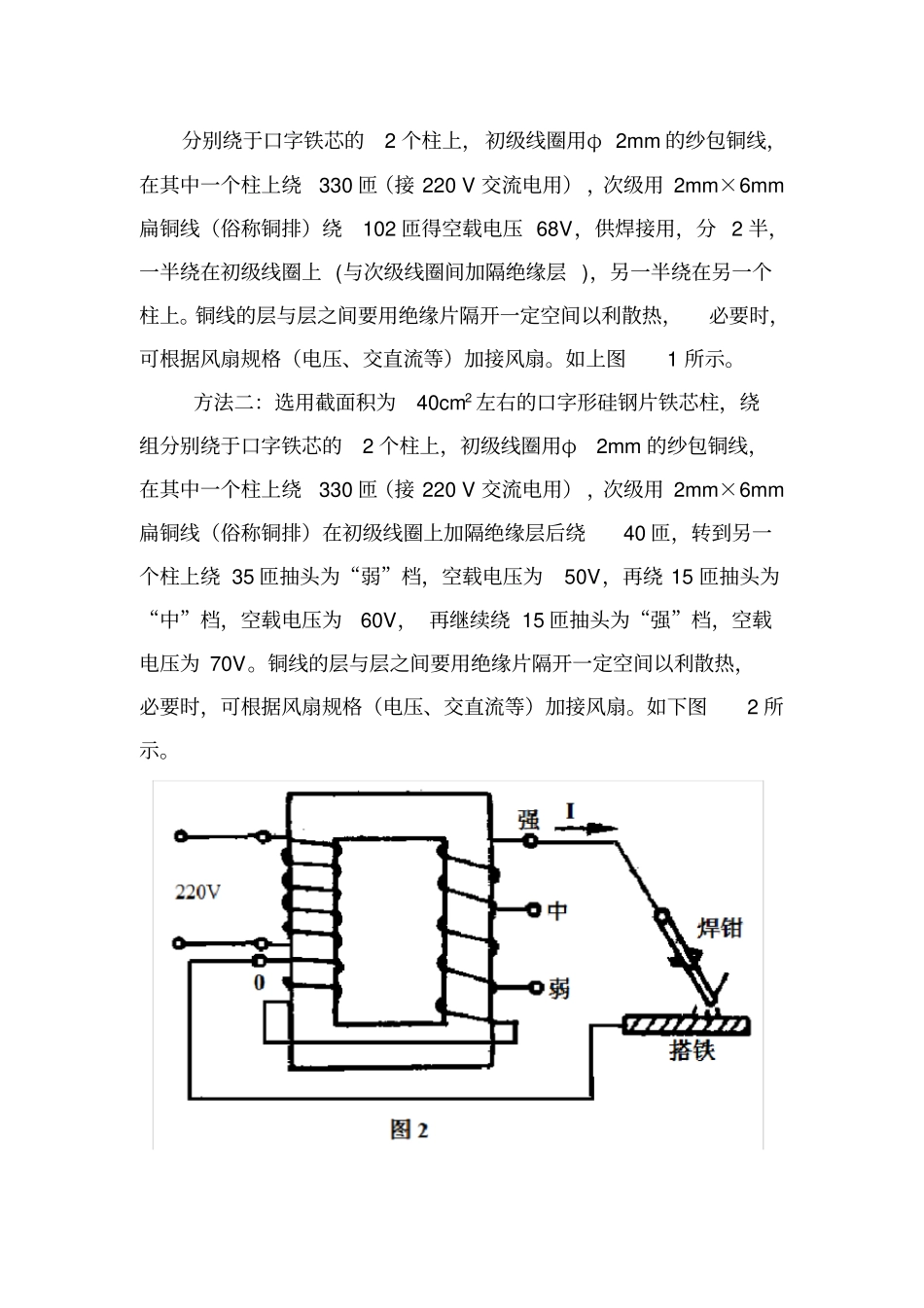

家用电焊机的几种制作江苏省泗阳县李口中学沈正中电焊机也叫交流电焊变压器， 实际上它是一种特殊用途的降压变压器。与普通变压器原理基本相同，都是根据电磁感应原理制成的，但是为了满足焊接工艺的要求，电焊变压器与普通变压器稍有不同。 1. 通常变压器的次级输出不能短路，而电焊变压器则是在短路状态下工作。 2. 普通变压器在带负载运行时，其次级电压随负载变化很小，而电焊变压器则要求在焊接时具有一定的起弧电压45V～75 V。在焊接电流增大时，输出电压就迅速下降到20V～40V。 3. 普通变压器的初级和次级绕组是同心地套在一个铁芯柱上，而电焊变压器的初级和次级绕组则分装在两个铁芯柱上（或外加漏抗器）。日常生活中， 有时需 短时应急 焊接，制作一台简易家用电焊机便可解决问题。下面是家用220V 8KW 左右电焊机的两种制作方法：方法一：选用截面积为40cm2 左右的口字形硅钢片铁芯柱，绕组分别绕于口字铁芯的2 个柱上，初级线圈用φ 2mm 的纱包铜线，在其中一个柱上绕330 匝（接 220 V 交流电用） ，次级用 2mm×6mm 扁铜线（俗称铜排）绕102 匝得空载电压 68V，供焊接用，分 2 半，一半绕在初级线圈上 (与次级线圈间加隔绝缘层 )，另一半绕在另一个柱上。铜线的层与层之间要用绝缘片隔开一定空间以利散热，必要时，可根据风扇规格（电压、交直流等）加接风扇。如上图1 所示。方法二：选用截面积为40cm2 左右的口字形硅钢片铁芯柱，绕组分别绕于口字铁芯的2 个柱上，初级线圈用φ2mm 的纱包铜线，在其中一个柱上绕330 匝（接 220 V 交流电用） ，次级用 2mm×6mm扁铜线（俗称铜排）在初级线圈上加隔绝缘层后绕40 匝，转到另一个柱上绕 35 匝抽头为“弱”档，空载电压为50V，再绕 15 匝抽头为“中”档，空载电压为60V， 再继续绕 15 匝抽头为“强”档，空载电压为 70V。铜线的层与层之间要用绝缘片隔开一定空间以利散热，必要时，可根据风扇规格（电压、交直流等）加接风扇。如下图2 所示。另外，还可在 220V 的一端用φ 1.5mm 的纱包铜线继续串绕278 匝用于接 380V（共 608 匝），次级匝数可不变。如图下3、图 4 所示。此时，图 3 中的空载电压将降为63.75 V，图 4 中的“弱”档空载电压将降为 46.875 V，“中”档空载电压为56.25V，“强”档空载电压为 65.625V。上述家用电焊机初级空载电流在1A 左右，空载损耗一般约为200W。使用中注意电焊机的温升，常用手触摸一下线圈温度不宜超过 60℃，若有明显温升，应停止工作，让其自然冷却一会再使用。
