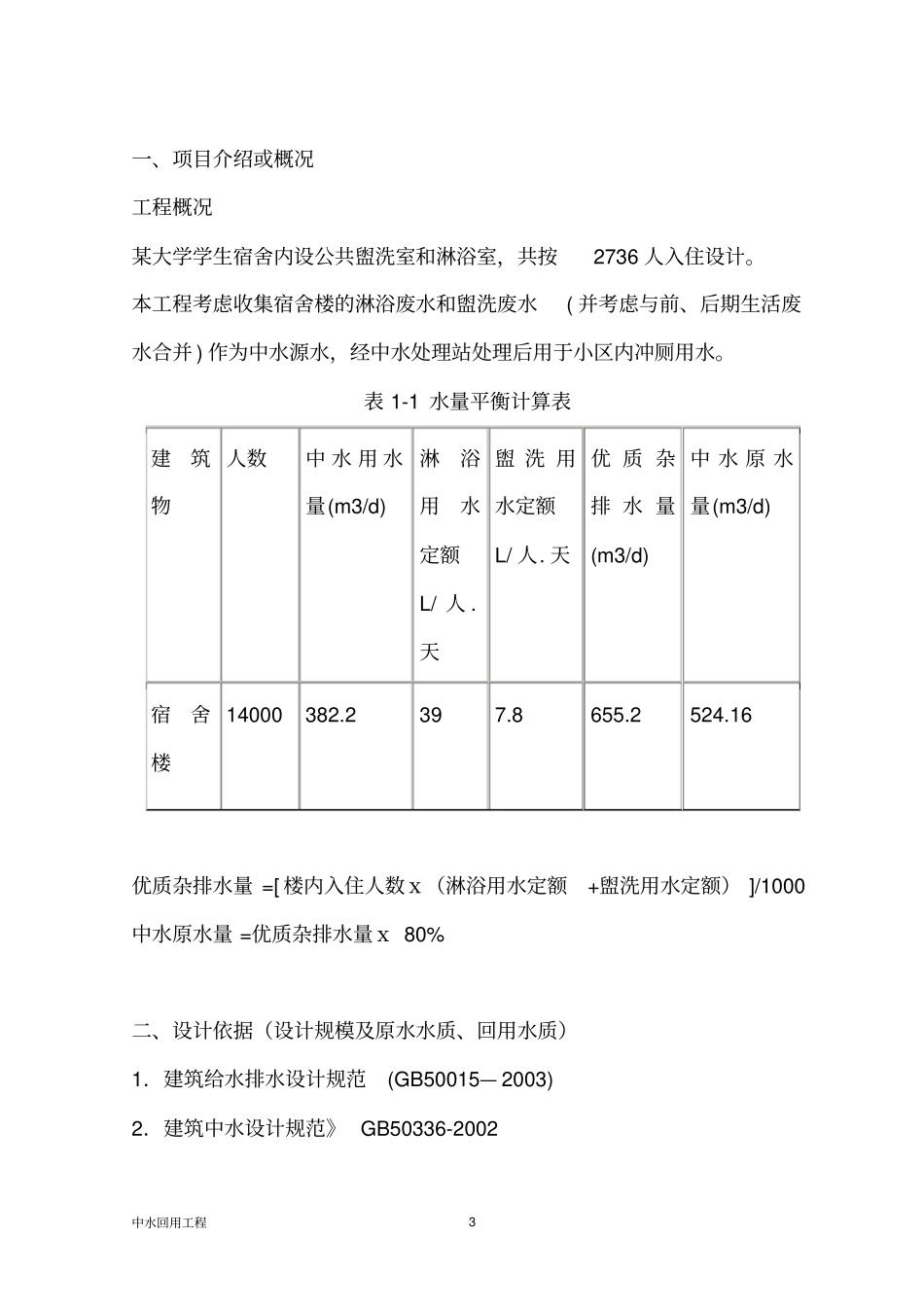

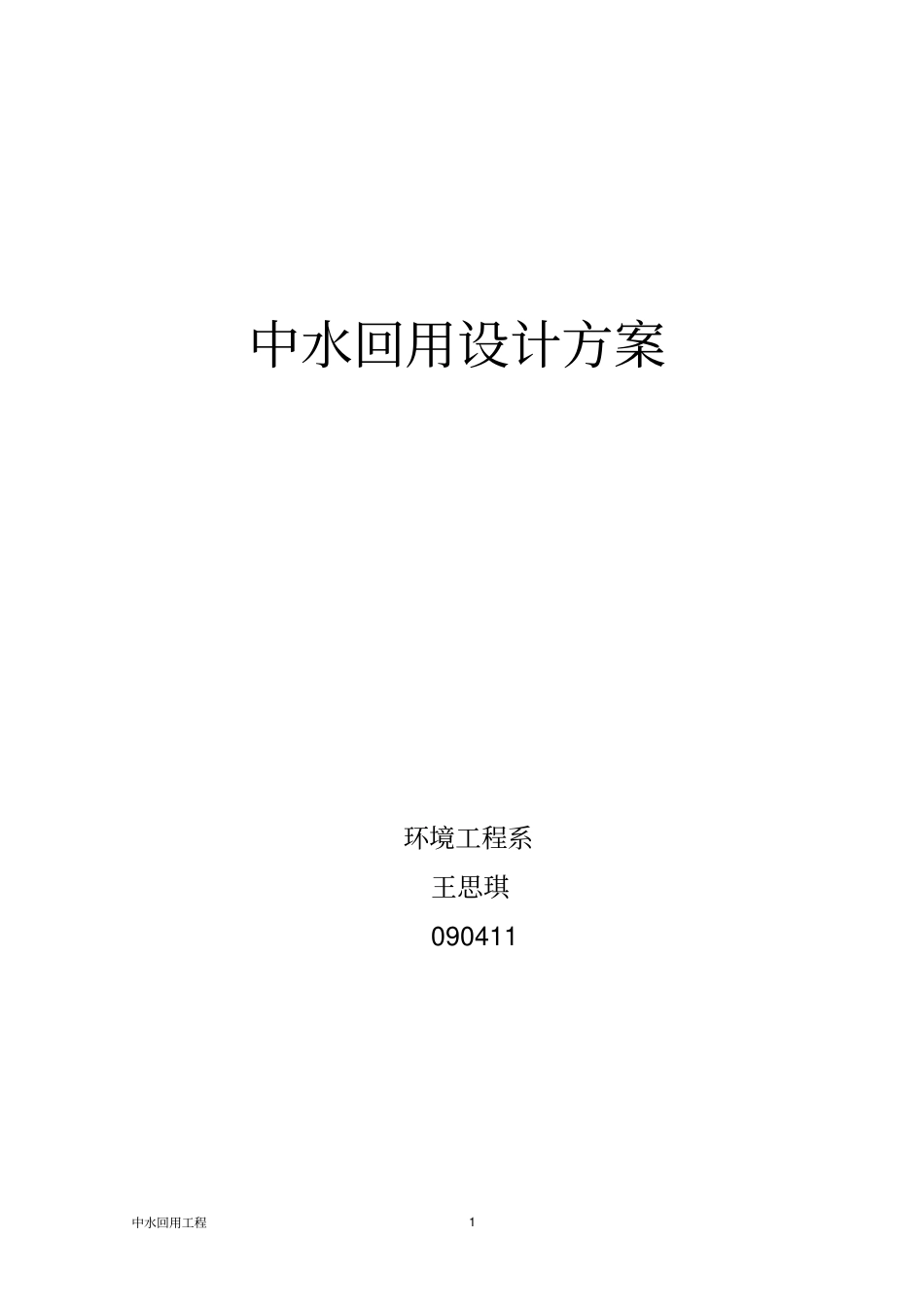

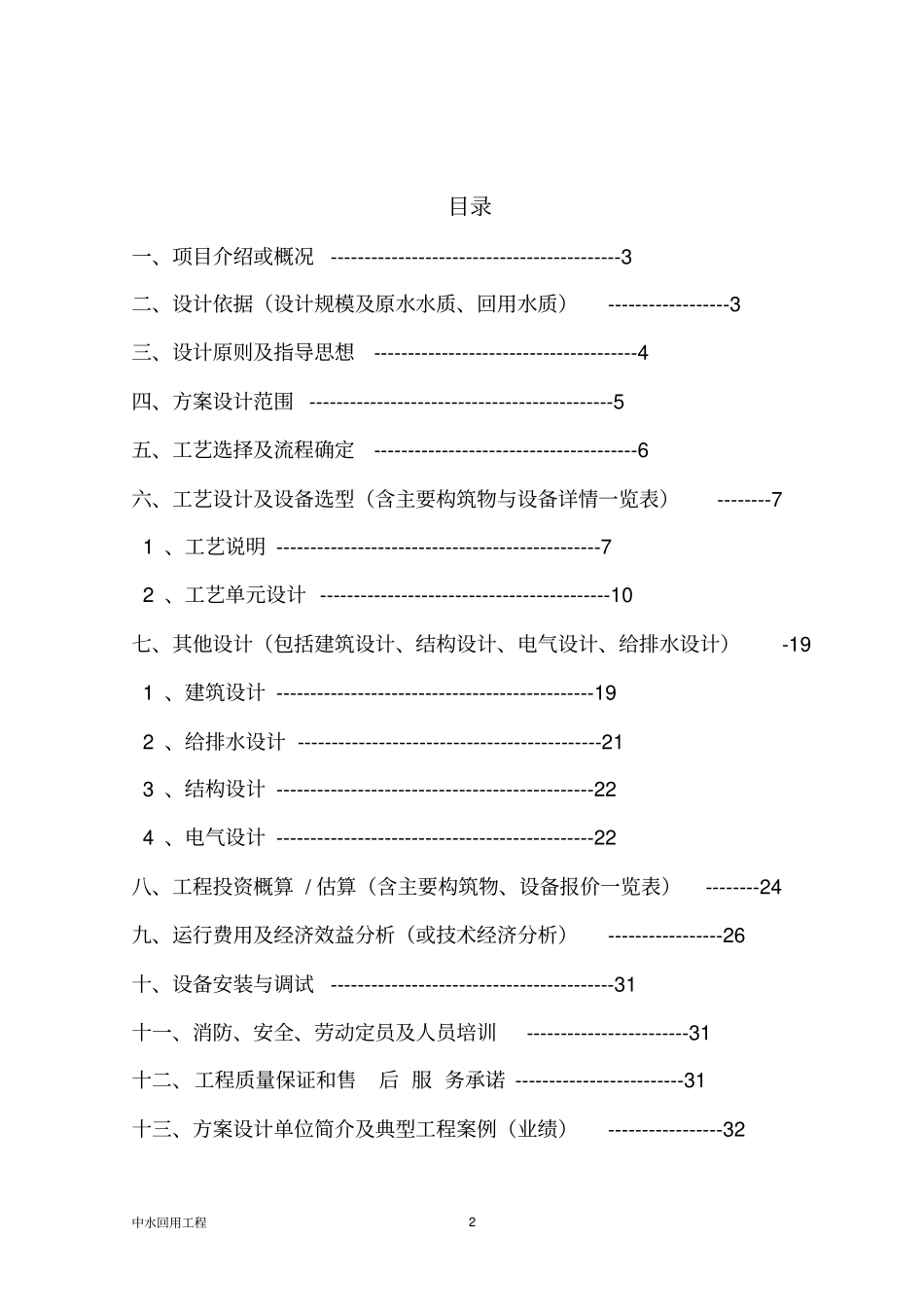

中水回用工程1 中水回用设计方案环境工程系王思琪090411中水回用工程2 目录一、项目介绍或概况 -------------------------------------------3 二、设计依据（设计规模及原水水质、回用水质）------------------3 三、设计原则及指导思想 ---------------------------------------4 四、方案设计范围 ---------------------------------------------5 五、工艺选择及流程确定 ---------------------------------------6 六、工艺设计及设备选型（含主要构筑物与设备详情一览表）--------7 1 、工艺说明 ------------------------------------------------7 2 、工艺单元设计 -------------------------------------------10 七、其他设计（包括建筑设计、结构设计、电气设计、给排水设计）-19 1 、建筑设计 -----------------------------------------------19 2 、给排水设计 ---------------------------------------------21 3 、结构设计 -----------------------------------------------22 4 、电气设计 -----------------------------------------------22 八、工程投资概算 / 估算（含主要构筑物、设备报价一览表）--------24 九、运行费用及经济效益分析（或技术经济分析）-----------------26 十、设备安装与调试 ------------------------------------------31 十一、消防、安全、劳动定员及人员培训 ------------------------31 十二、工程质量保证和售后 服 务承诺 -------------------------31 十三、方案设计单位简介及典型工程案例（业绩）-----------------32中水回用工程3 一、项目介绍或概况工程概况某大学学生宿舍内设公共盥洗室和淋浴室，共按2736 人入住设计。本工程考虑收集宿舍楼的淋浴废水和盥洗废水( 并考虑与前、后期生活废水合并 ) 作为中水源水，经中水处理站处理后用于小区内冲厕用水。表 1-1 水量平衡计算表建筑物人数中 水 用 水量(m3/d) 淋浴用水定额L/ 人 .天盥 洗 用水定额L/ 人. 天优 质 杂排 水 量(m3/d) 中 水 原 水量(m3/d) 宿舍楼14000 382.2 39 7.8 655.2 524.16 优质杂排水量 =[ 楼内入住人数ⅹ（淋浴用水定额+盥洗用水定额） ]/1000 中水原水量 =优质杂排水量ⅹ 80% 二、设计依据（设计规模及原水水质、回用水质）1．建筑给水排水设计规范 (GB50015— 2003) 2．建筑中水设计规范》 GB50336-2002 中水回用工程...
