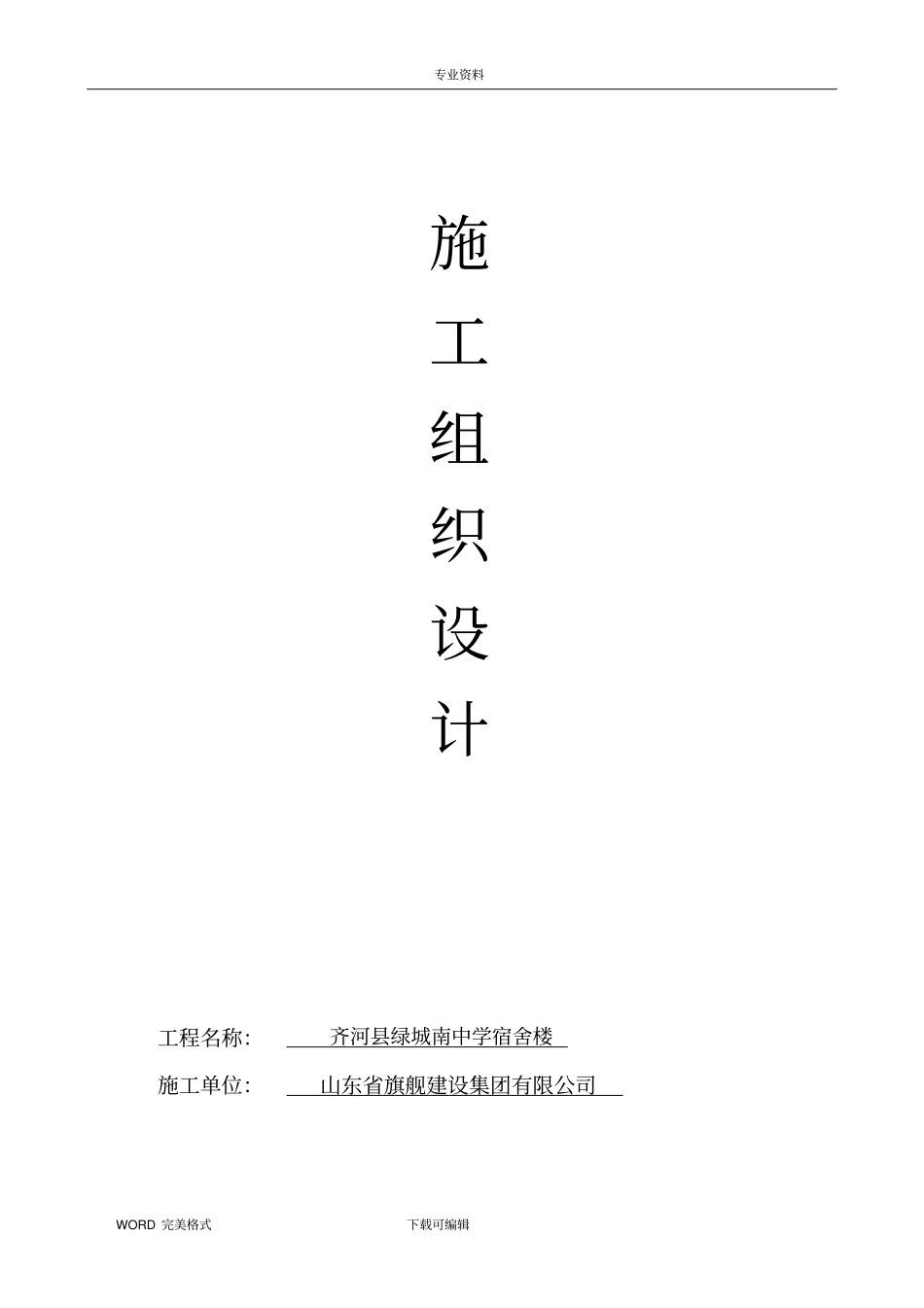

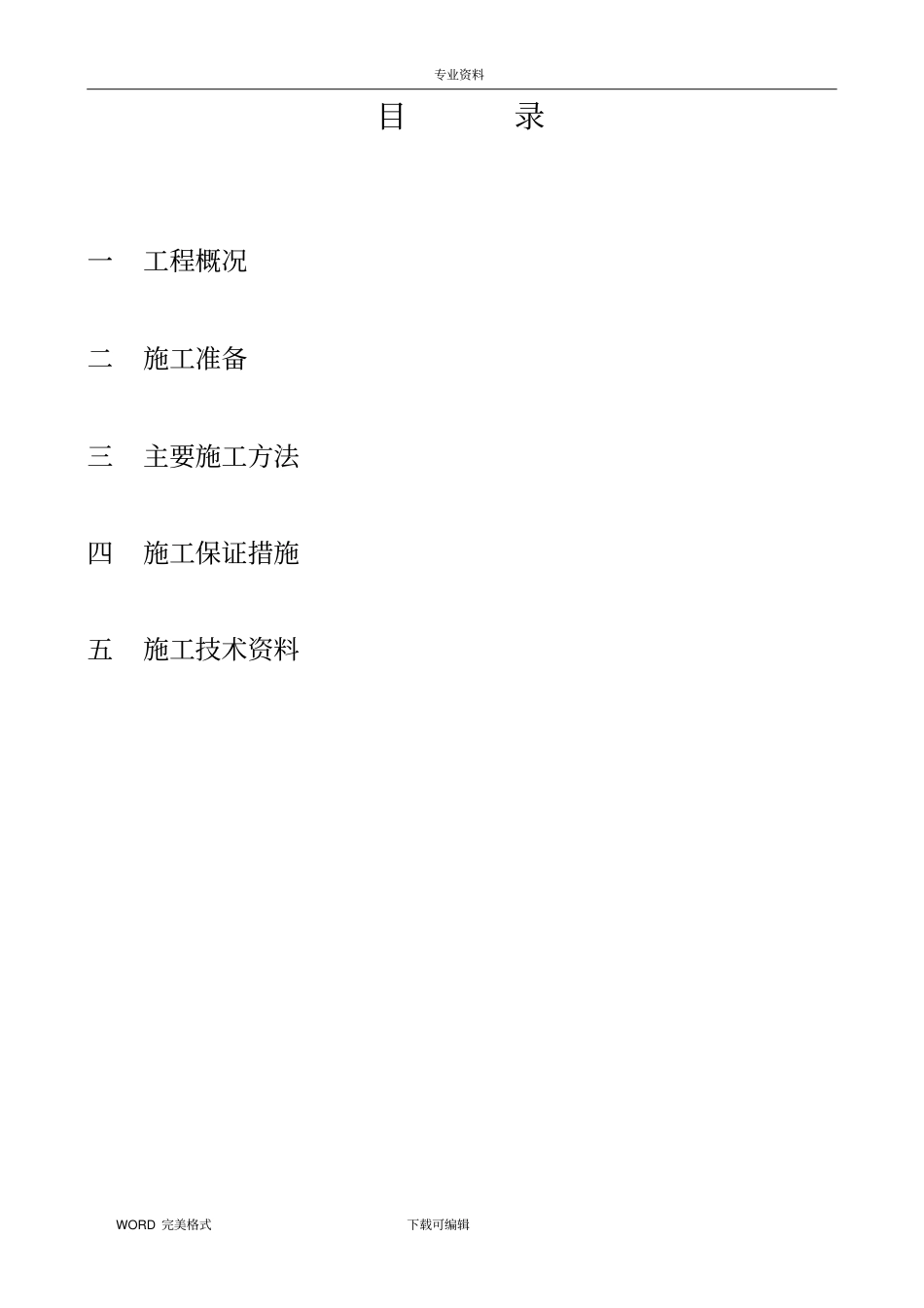

专业资料WORD 完美格式下载可编辑施工组织设计工程名称：齐河县绿城南中学宿舍楼施工单位：山东省旗舰建设集团有限公司专业资料WORD 完美格式下载可编辑目录一工程概况二施工准备三主要施工方法四施工保证措施五施工技术资料专业资料WORD 完美格式下载可编辑电气工程施工方案1、电气工程概况1.1 本工程为齐河县绿城南中学宿舍楼，地址位于南临纬十八路，东侧为坤华和路，西侧为黄河大道， 北侧为纬十七路。 本工程为地上四层， 总建筑面积 8177.68㎡，建筑高度16.2m, 每层层高3.9m 。结构形式为框架结构，工程建筑类别为多层公共建筑，耐火等级为二级。抗震设防烈度为7 度。1）本工程设计包括配电系统、照明系统、低压电缆导线的选型及敷设、建筑物防雷、接地系统、防触电安装保护系统等。1.2 供电系统：本工程采用电负荷等级为三级负荷，工程走廊照明为二级负荷。建筑物电源由餐厅、风雨操场变配电室引来两路低压电源SS-MWL1、SS-MWL2 作为宿舍用电，同时兼做二级负荷的主备电源，SS-MWL1、SS-MWL2 引自同一变电站不同高压母线段供电的变压器低压侧，满足二级负荷的供电要求。1.3 照明系统：配电间、活动室、卫生间等房间，采用就地设置照明开关控制，其中活动室等照明场所平行于侧窗控制。宿舍、值班室、活动室等场所设置电风扇，电风扇由现场调速开关控制。除由24V 供电的疏散及应急照明回路外，其余所有照明回路均增加一根PE线，与灯具的 PE端子相连，严禁采用0 类灯具。1.4 低压电缆、导线的选型及敷设：供电电缆进线选用WDZ-YJV-0.6/1KV交联聚乙烯绝缘、 聚乙烯护套铜芯电力电缆，由总箱配出的支干线普通负荷采用WDZ-YJV-0.6/1KV低烟无齿阻燃型电力电缆，应急照明支干线采用WDZN-YJV-0.6/1KV低烟无齿阻燃耐火型电专业资料WORD 完美格式下载可编辑力电缆。交联聚乙烯电缆主要采用在槽式桥架内敷设，电缆进出电缆桥架均穿钢管敷设。电缆在电气竖井、配电间等专用电气房间及设备机房内采用梯架敷设，在其他场所采用槽式桥架敷设。1.5 建筑物防雷、接地系统：建筑的防雷装置满足防直击雷、防雷电感应及雷电波、电磁脉冲的侵入，并设置总等电位连接。利用建筑物外围结构柱内两根φ16 以上主钢筋通长绑扎作为引下线，间距不大于 18m ，引下线上端与接闪带焊接，下端与建筑物接地极可靠焊接。建筑物四角的外墙引下线在距室外地面上0.5 米处设测试卡子。所有进、出建筑物缆线均为穿钢管埋地敷设，其中金属护套和金属保护管...
