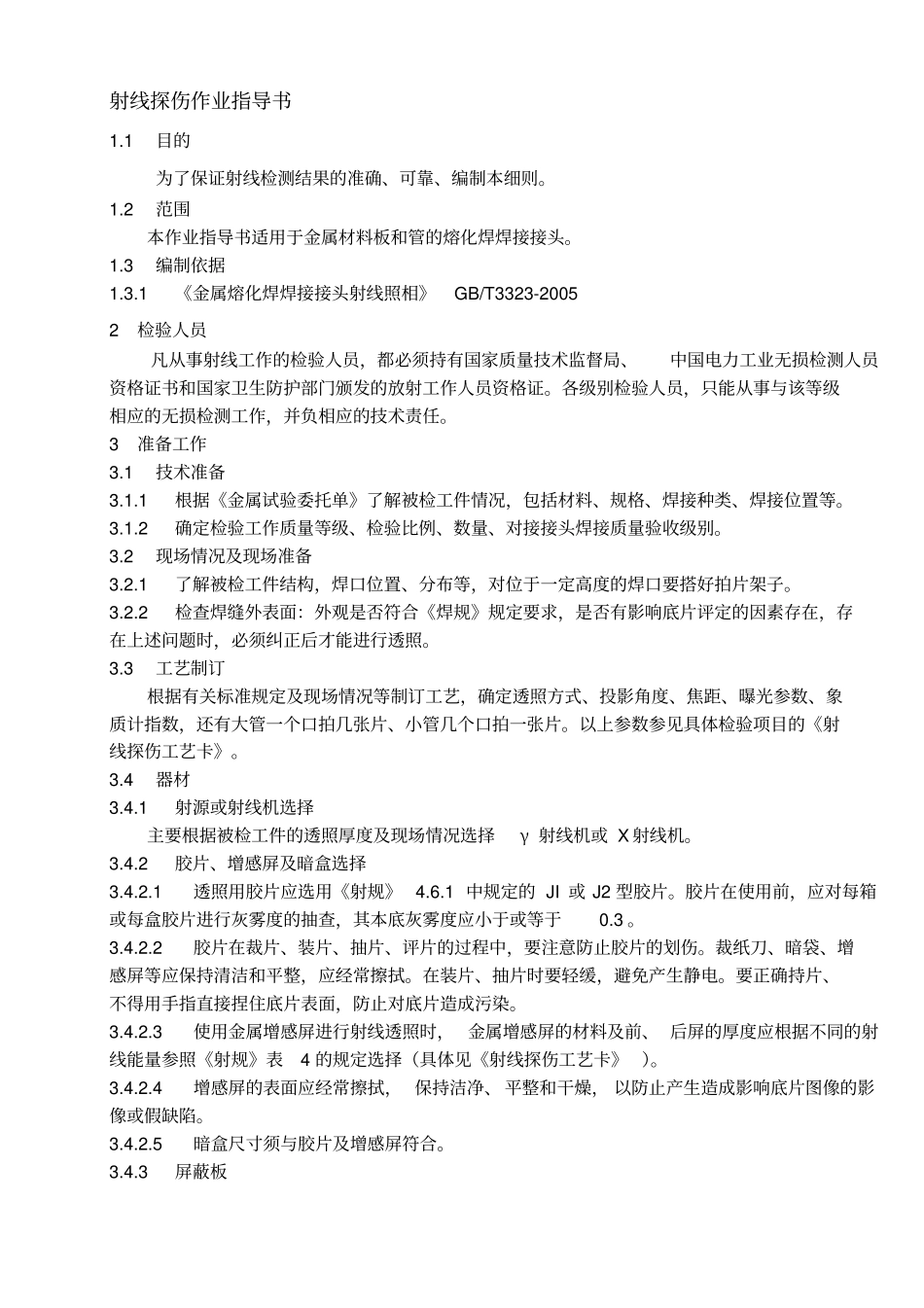

射线探伤作业指导书1.1 目的为了保证射线检测结果的准确、可靠、编制本细则。1.2 范围本作业指导书适用于金属材料板和管的熔化焊焊接接头。1.3 编制依据1.3.1 《金属熔化焊焊接接头射线照相》GB/T3323-2005 2 检验人员凡从事射线工作的检验人员，都必须持有国家质量技术监督局、中国电力工业无损检测人员资格证书和国家卫生防护部门颁发的放射工作人员资格证。各级别检验人员，只能从事与该等级相应的无损检测工作，并负相应的技术责任。3 准备工作3.1 技术准备3.1.1 根据《金属试验委托单》了解被检工件情况，包括材料、规格、焊接种类、焊接位置等。3.1.2 确定检验工作质量等级、检验比例、数量、对接接头焊接质量验收级别。3.2 现场情况及现场准备3.2.1 了解被检工件结构，焊口位置、分布等，对位于一定高度的焊口要搭好拍片架子。3.2.2 检查焊缝外表面：外观是否符合《焊规》规定要求，是否有影响底片评定的因素存在，存在上述问题时，必须纠正后才能进行透照。3.3 工艺制订根据有关标准规定及现场情况等制订工艺，确定透照方式、投影角度、焦距、曝光参数、象质计指数，还有大管一个口拍几张片、小管几个口拍一张片。以上参数参见具体检验项目的《射线探伤工艺卡》。3.4 器材3.4.1 射源或射线机选择主要根据被检工件的透照厚度及现场情况选择γ 射线机或 X 射线机。3.4.2 胶片、增感屏及暗盒选择3.4.2.1 透照用胶片应选用《射规》 4.6.1 中规定的 JI 或 J2 型胶片。胶片在使用前，应对每箱或每盒胶片进行灰雾度的抽查，其本底灰雾度应小于或等于0.3 。3.4.2.2 胶片在裁片、装片、抽片、评片的过程中，要注意防止胶片的划伤。裁纸刀、暗袋、增感屏等应保持清洁和平整，应经常擦拭。在装片、抽片时要轻缓，避免产生静电。要正确持片、不得用手指直接捏住底片表面，防止对底片造成污染。3.4.2.3 使用金属增感屏进行射线透照时， 金属增感屏的材料及前、 后屏的厚度应根据不同的射线能量参照《射规》表4 的规定选择（具体见《射线探伤工艺卡》 ）。3.4.2.4 增感屏的表面应经常擦拭， 保持洁净、 平整和干燥， 以防止产生造成影响底片图像的影像或假缺陷。3.4.2.5 暗盒尺寸须与胶片及增感屏符合。3.4.3 屏蔽板用厚度为 2～3ｍｍ铅板作屏蔽板，长宽尺寸须比底片盒大些。3.4.4 象质计、沟漕测深计、定位标记、识别标记和透照日期。3.4.7 药水按与胶片相适应的显定影粉或浓缩液配制好药水。4 作业程序、...
