射频电路基础复习题VIP免费

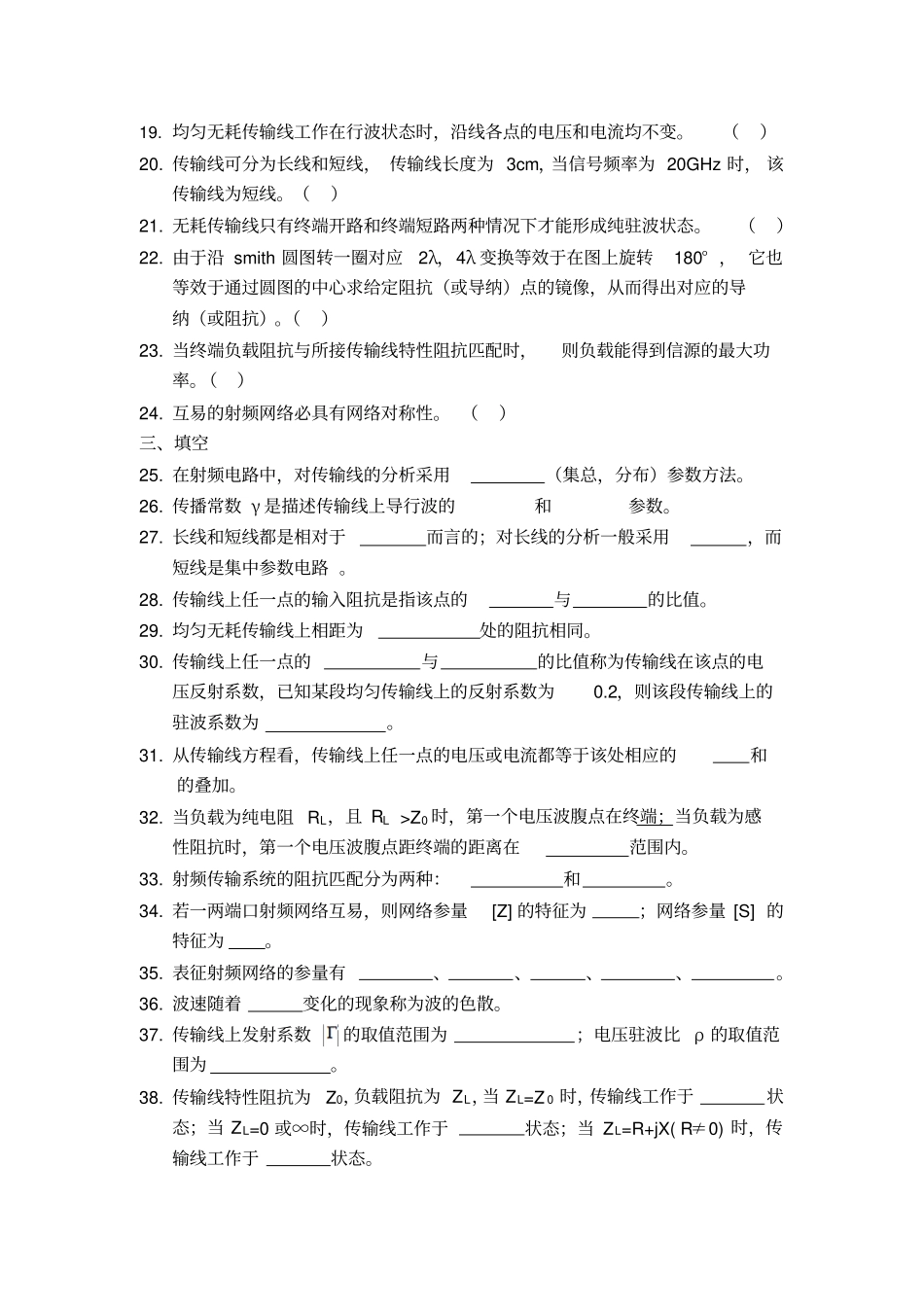

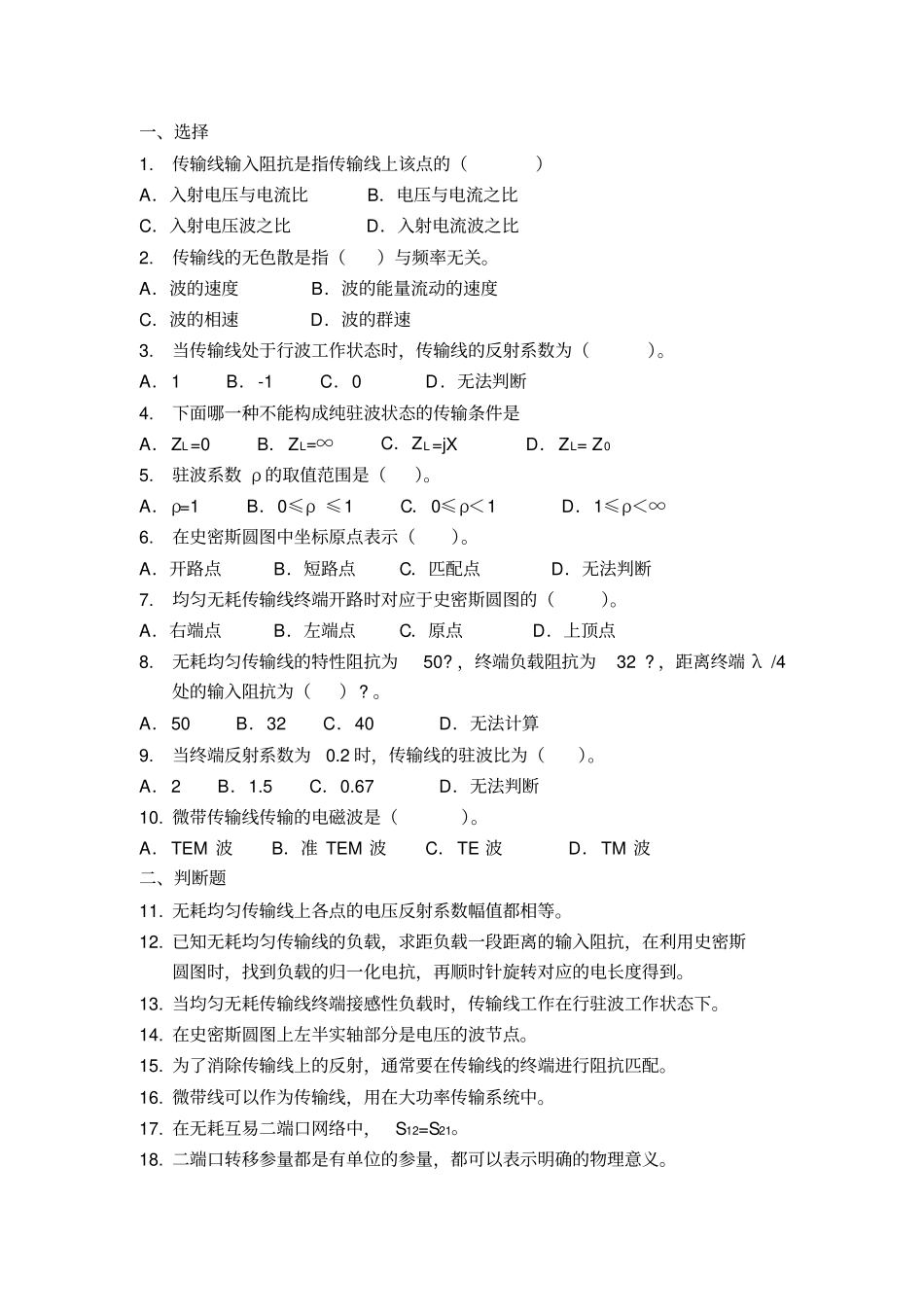

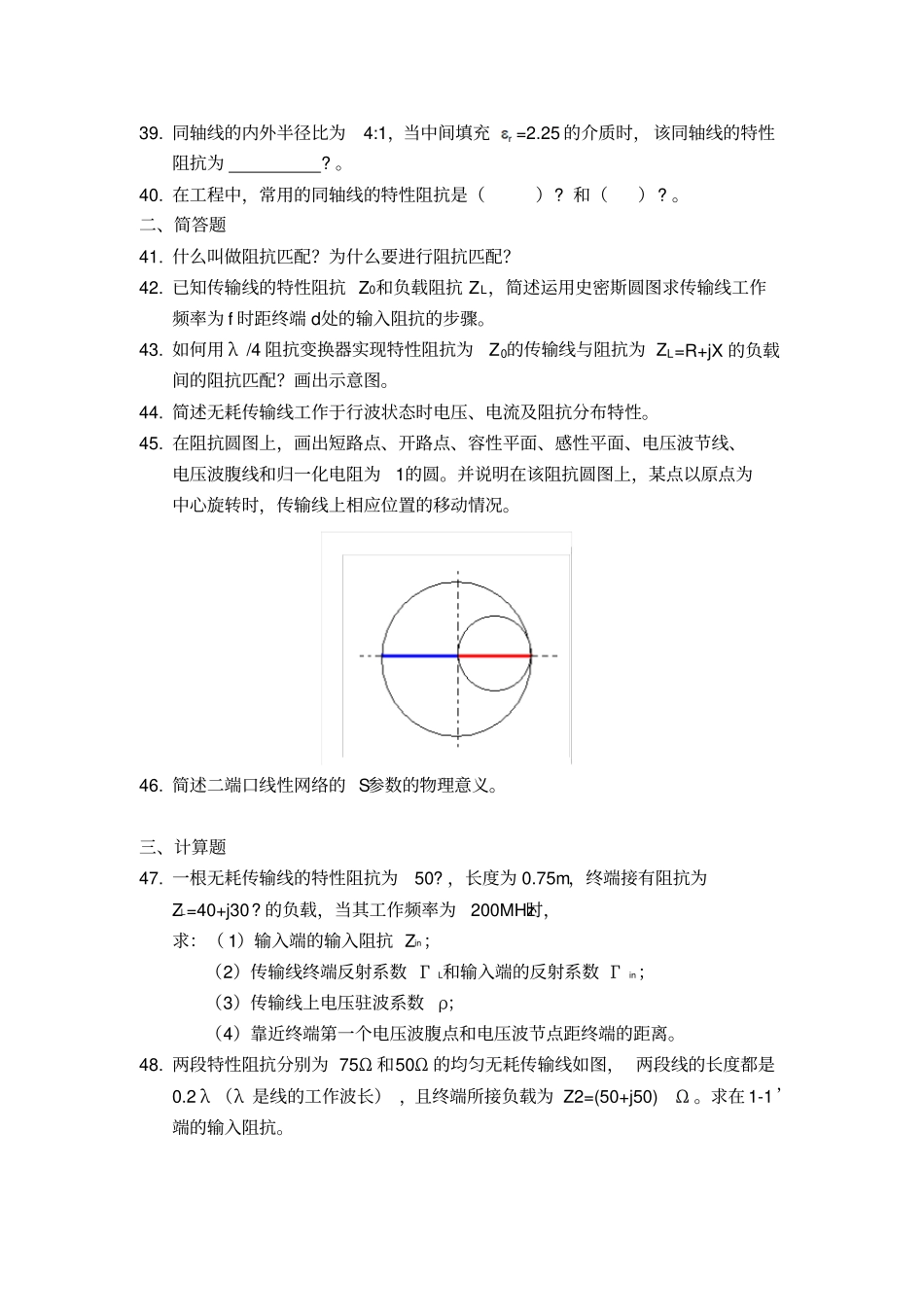

一、选择1.传输线输入阻抗是指传输线上该点的（）A．入射电压与电流比B．电压与电流之比C．入射电压波之比D．入射电流波之比2.传输线的无色散是指（）与频率无关。A．波的速度B．波的能量流动的速度C．波的相速D．波的群速3.当传输线处于行波工作状态时，传输线的反射系数为（）。A．1 B．-1 C．0 D．无法判断4.下面哪一种不能构成纯驻波状态的传输条件是A．ZL=0 B．ZL=∞C．ZL=jX D．ZL= Z05.驻波系数 ρ 的取值范围是（）。A．ρ=1 B．0≤ρ ≤1 C．0≤ρ＜1 D．1≤ρ＜∞6.在史密斯圆图中坐标原点表示（）。A．开路点B．短路点C．匹配点D．无法判断7.均匀无耗传输线终端开路时对应于史密斯圆图的（）。A．右端点B．左端点C．原点D．上顶点8.无耗均匀传输线的特性阻抗为50? ，终端负载阻抗为32 ? ，距离终端 λ /4处的输入阻抗为（）? 。A．50 B．32 C．40 D．无法计算9.当终端反射系数为0.2 时，传输线的驻波比为（）。A．2 B．1.5 C．0.67 D．无法判断10. 微带传输线传输的电磁波是（）。A．TEM 波B．准 TEM 波C．TE 波D．TM 波二、判断题11. 无耗均匀传输线上各点的电压反射系数幅值都相等。12. 已知无耗均匀传输线的负载，求距负载一段距离的输入阻抗，在利用史密斯圆图时，找到负载的归一化电抗，再顺时针旋转对应的电长度得到。13. 当均匀无耗传输线终端接感性负载时，传输线工作在行驻波工作状态下。14. 在史密斯圆图上左半实轴部分是电压的波节点。15. 为了消除传输线上的反射，通常要在传输线的终端进行阻抗匹配。16. 微带线可以作为传输线，用在大功率传输系统中。17. 在无耗互易二端口网络中，S12=S21。18. 二端口转移参量都是有单位的参量，都可以表示明确的物理意义。19. 均匀无耗传输线工作在行波状态时，沿线各点的电压和电流均不变。（）20. 传输线可分为长线和短线， 传输线长度为 3cm，当信号频率为 20GHz 时， 该传输线为短线。（）21. 无耗传输线只有终端开路和终端短路两种情况下才能形成纯驻波状态。（）22. 由于沿 smith 圆图转一圈对应2λ，4λ 变换等效于在图上旋转180° ， 它也等效于通过圆图的中心求给定阻抗（或导纳）点的镜像，从而得出对应的导纳（或阻抗）。（）23. 当终端负载阻抗与所接传输线特性阻抗匹配时，则负载能得到信源的最大功率。（）24. 互易的射频网络必具有网络对称性。 （）三、填空25. 在射频电路中，对传输线的分析采用（集总，分布...
