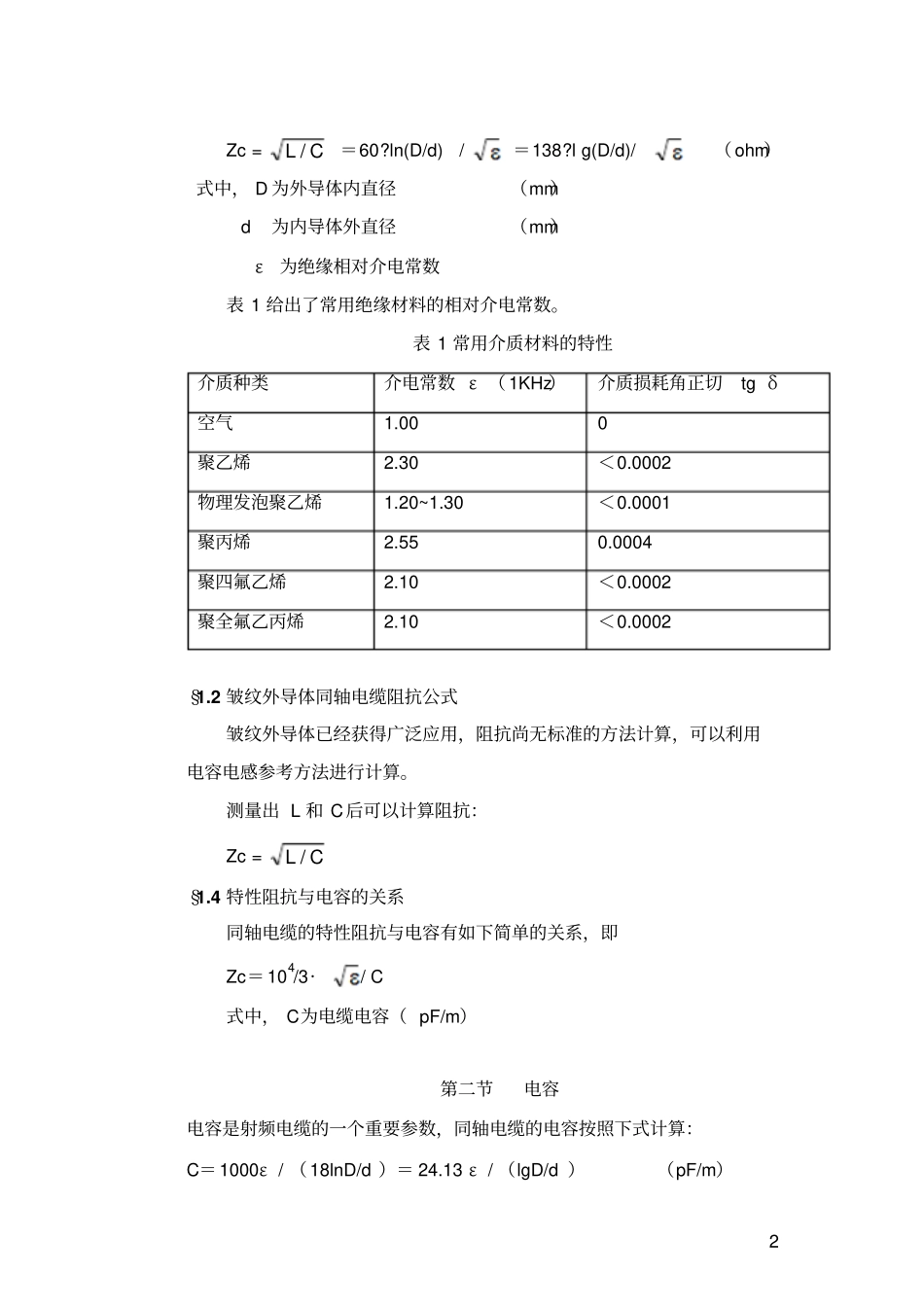

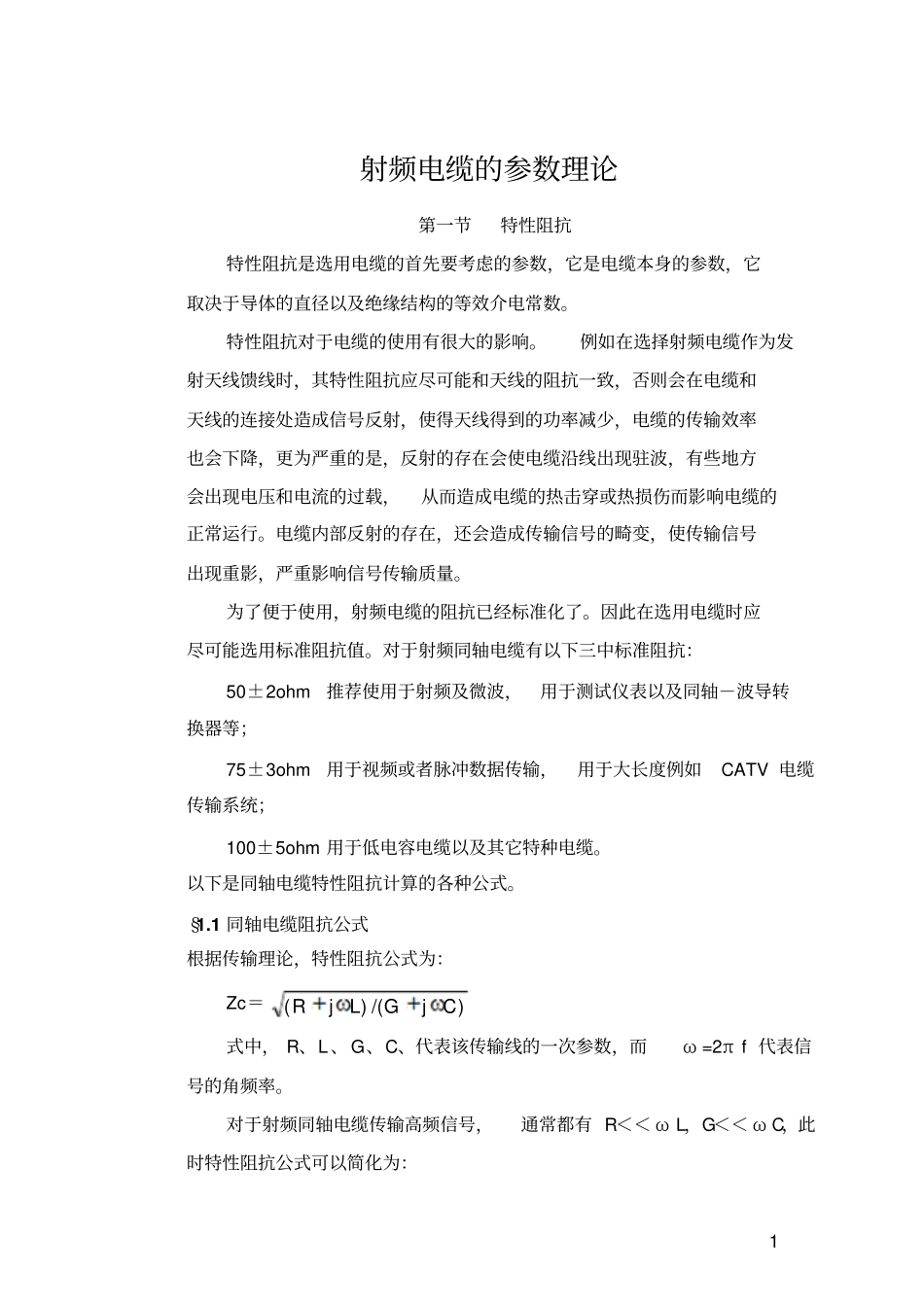

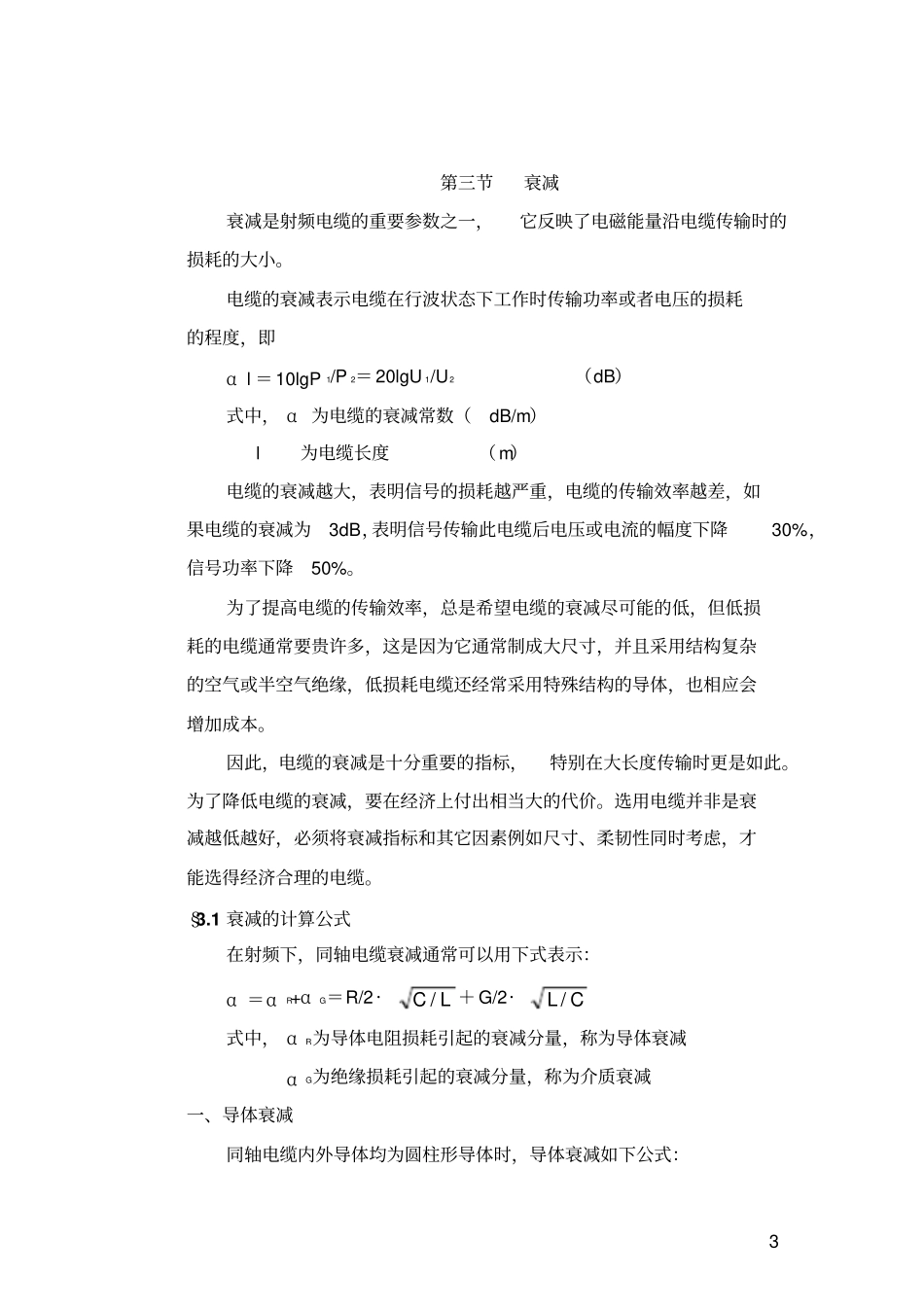

1射频电缆的参数理论第一节特性阻抗特性阻抗是选用电缆的首先要考虑的参数，它是电缆本身的参数，它取决于导体的直径以及绝缘结构的等效介电常数。特性阻抗对于电缆的使用有很大的影响。例如在选择射频电缆作为发射天线馈线时，其特性阻抗应尽可能和天线的阻抗一致，否则会在电缆和天线的连接处造成信号反射，使得天线得到的功率减少，电缆的传输效率也会下降，更为严重的是，反射的存在会使电缆沿线出现驻波，有些地方会出现电压和电流的过载，从而造成电缆的热击穿或热损伤而影响电缆的正常运行。电缆内部反射的存在，还会造成传输信号的畸变，使传输信号出现重影，严重影响信号传输质量。为了便于使用，射频电缆的阻抗已经标准化了。因此在选用电缆时应尽可能选用标准阻抗值。对于射频同轴电缆有以下三中标准阻抗：50±2ohm 推荐使用于射频及微波，用于测试仪表以及同轴－波导转换器等；75±3ohm 用于视频或者脉冲数据传输，用于大长度例如CATV 电缆传输系统；100±5ohm 用于低电容电缆以及其它特种电缆。以下是同轴电缆特性阻抗计算的各种公式。§1.1 同轴电缆阻抗公式根据传输理论，特性阻抗公式为：Zc＝)/()(CjGLjR式中， R、L、 G、C、代表该传输线的一次参数，而ω =2π f 代表信号的角频率。对于射频同轴电缆传输高频信号，通常都有 R＜＜ ω L，G＜＜ ω C，此时特性阻抗公式可以简化为：2Zc =CL /＝60?ln(D/d)/＝138?l g(D/d)/（ ohm）式中， D 为外导体内直径（mm） d为内导体外直径（mm）ε为绝缘相对介电常数表 1 给出了常用绝缘材料的相对介电常数。表 1 常用介质材料的特性介质种类介电常数 ε （ 1KHz）介质损耗角正切 tg δ空气1.00 0 聚乙烯2.30 ＜0.0002 物理发泡聚乙烯1.20~1.30 ＜0.0001 聚丙烯2.55 0.0004 聚四氟乙烯2.10 ＜0.0002 聚全氟乙丙烯2.10 ＜0.0002 §1.2 皱纹外导体同轴电缆阻抗公式皱纹外导体已经获得广泛应用，阻抗尚无标准的方法计算，可以利用电容电感参考方法进行计算。测量出 L 和 C后可以计算阻抗：Zc =CL /§1.4 特性阻抗与电容的关系同轴电缆的特性阻抗与电容有如下简单的关系，即Zc＝ 104/3·/ C 式中， C为电缆电容（ pF/m）第二节电容电容是射频电缆的一个重要参数，同轴电缆的电容按照下式计算：C＝ 1000ε / （ 18lnD/d ）＝ 24.13 ε / （lgD/d ）（pF/m）3第三节衰减衰减是射频电缆的重要参数之一，它反映了电磁能量沿电缆传...
