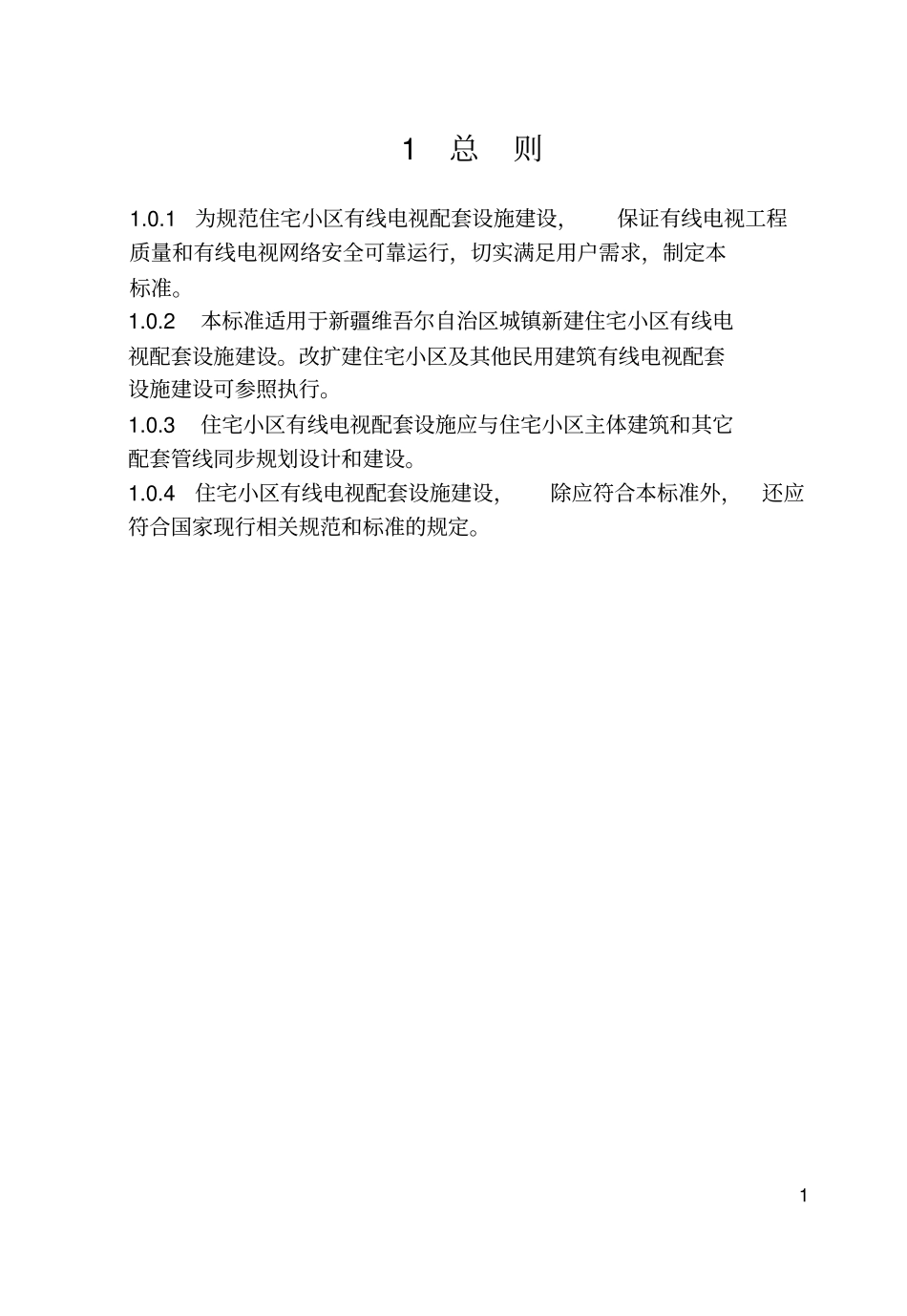

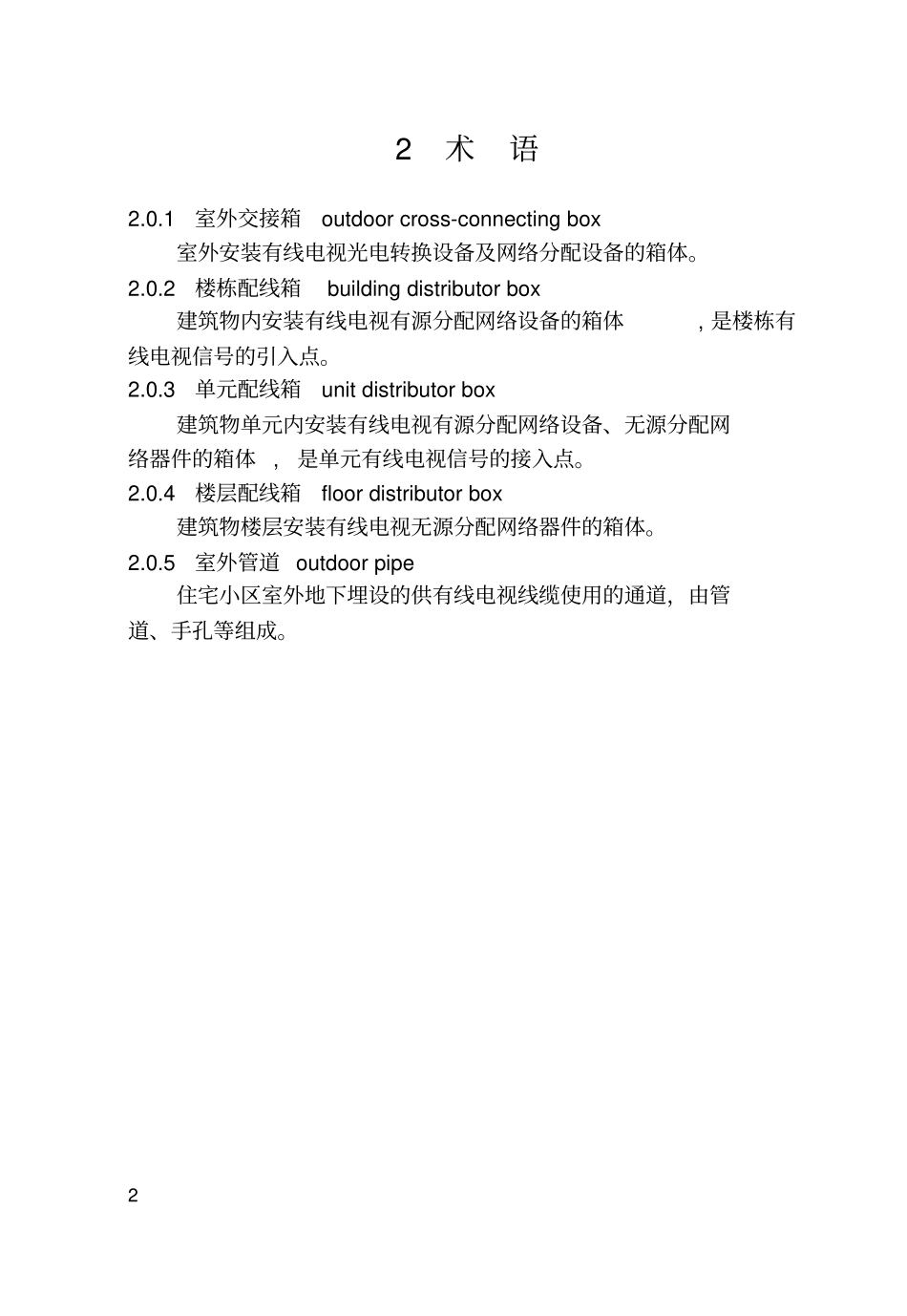

1 1 总则1.0.1为规范住宅小区有线电视配套设施建设，保证有线电视工程质量和有线电视网络安全可靠运行，切实满足用户需求，制定本标准。1.0.2本标准适用于新疆维吾尔自治区城镇新建住宅小区有线电视配套设施建设。改扩建住宅小区及其他民用建筑有线电视配套设施建设可参照执行。1.0.3住宅小区有线电视配套设施应与住宅小区主体建筑和其它配套管线同步规划设计和建设。1.0.4住宅小区有线电视配套设施建设，除应符合本标准外，还应符合国家现行相关规范和标准的规定。2 2 术语2.0.1室外交接箱 outdoor cross-connecting box 室外安装有线电视光电转换设备及网络分配设备的箱体。2.0.2楼栋配线箱 building distributor box 建筑物内安装有线电视有源分配网络设备的箱体, 是楼栋有线电视信号的引入点。2.0.3单元配线箱 unit distributor box 建筑物单元内安装有线电视有源分配网络设备、无源分配网络器件的箱体 , 是单元有线电视信号的接入点。2.0.4楼层配线箱 floor distributor box 建筑物楼层安装有线电视无源分配网络器件的箱体。2.0.5室外管道 outdoor pipe 住宅小区室外地下埋设的供有线电视线缆使用的通道，由管道、手孔等组成。3 3 基本规定3 一 般 规 定3.0.1住宅小区有线电视配套设施, 应根据住宅小区详细规划, 结合小区外部有线电视设施实际情况，与住宅小区的规划、设计、施工同步实施。3.0.2新建住宅小区有线电视室外管道应采用暗敷方式。3.0.3住宅小区室外管道应与城市有线电视主干管道衔接, 可与通信、监控等弱电管道共用红线和路由, 管孔容量按规划要求和合理的管群组合类型确定。3.0.4楼内有线电视管线应采用暗敷方式一次布放到位。4 4 室外交接箱4.0.1室外交接箱宜有多种设置方式，视具体情况， 可设置在小区室外管道附近的绿化用地内、建筑物山墙或小区管理专用房间内。4.0.2室外交接箱至楼栋的传输距离不宜超过150 米。4.0.3室外交接箱的数量应根据表4.0.3确定：表 4.0.3室外交接箱数量表类型住宅小区规模（户）交接箱设置数量（个）Ⅰ300 及以下1 Ⅱ301～ 1000 2～3 Ⅲ1001～3000 3～10 Ⅳ3001～5000 10～ 17 4.0.4室外交接箱应采用厚度不小于1.5 毫米钢板制作， 箱体与混凝土基座应可靠连接，箱体应单独引入220V 交流电源，并可靠接地5 5 室外管道5.1 管道路由确定5.1.1住宅小区室外管道应与小区外已建管道连接。5.1.2室外管道应沿小区道路设置，宜平行于道路中心线或...
