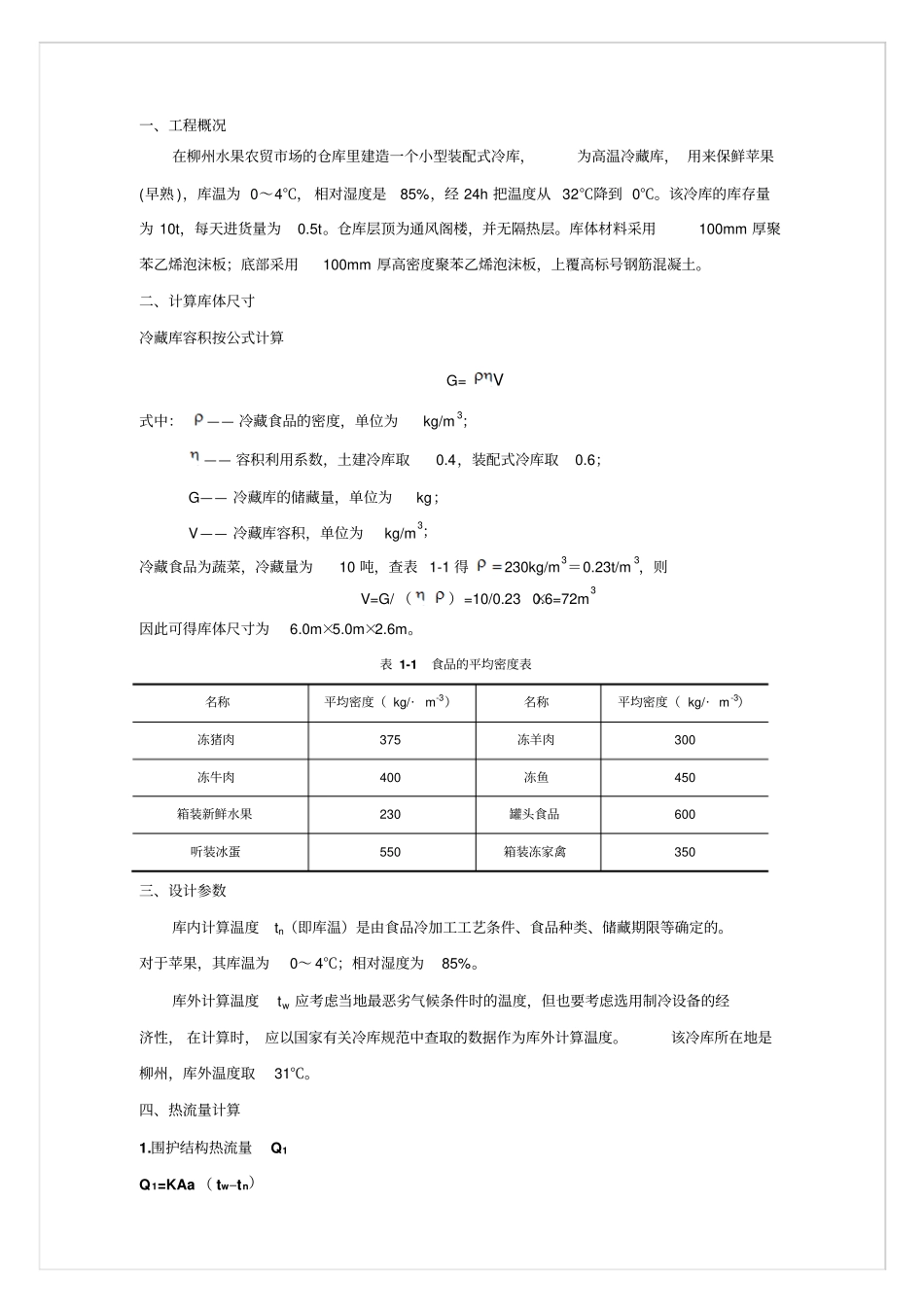

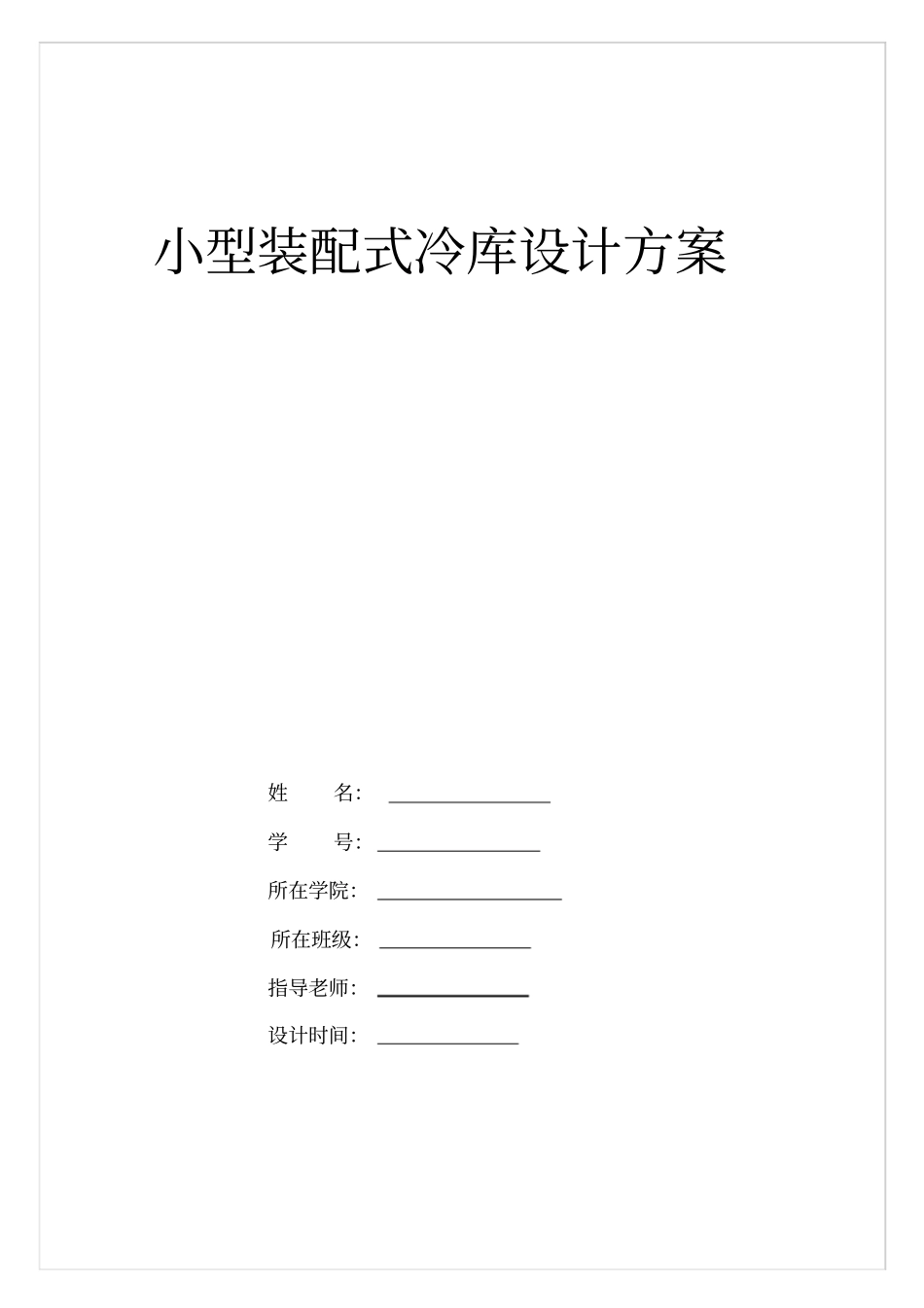

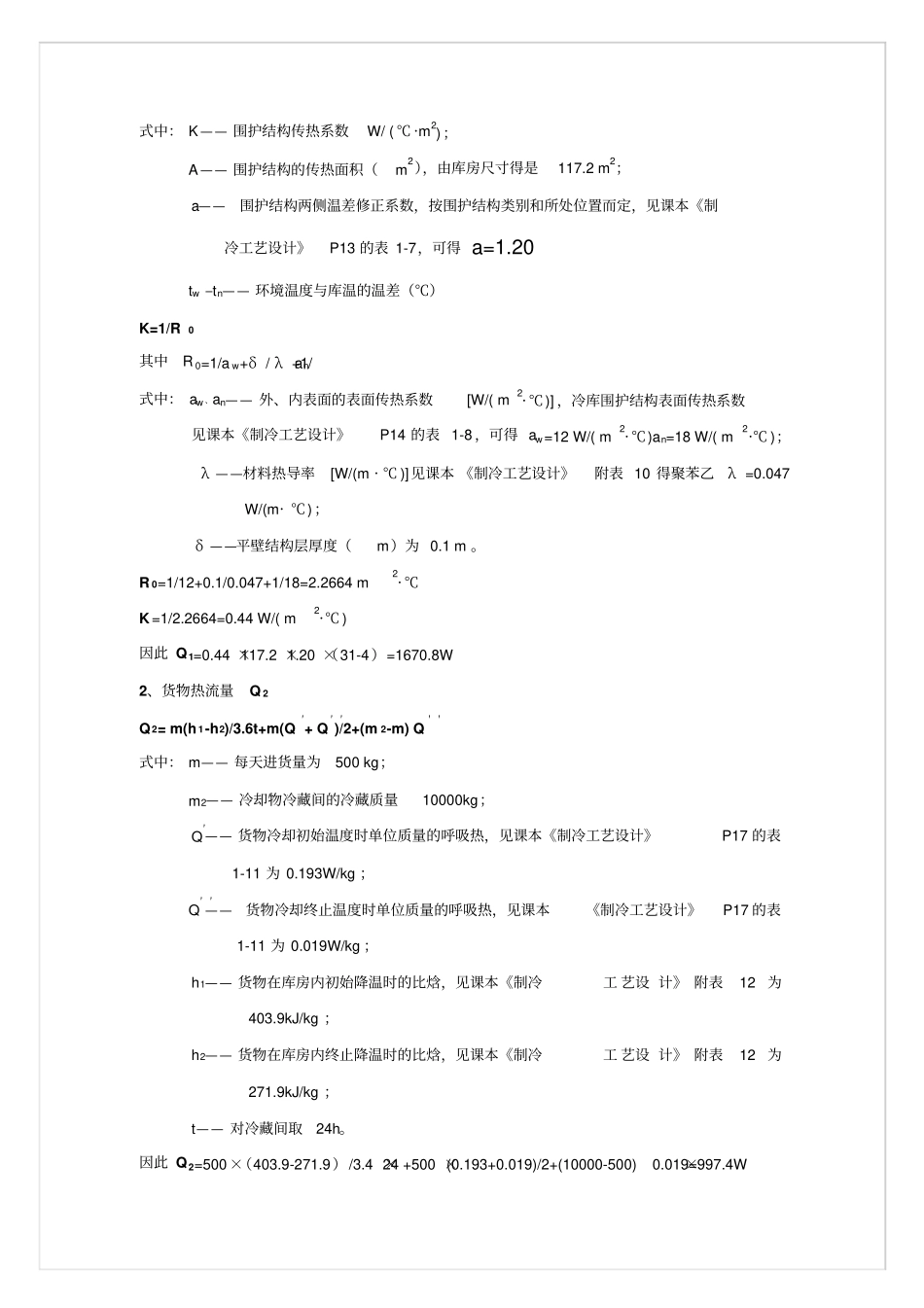

小型装配式冷库设计方案姓名：学号：所在学院：所在班级：指导老师：设计时间：一、工程概况在柳州水果农贸市场的仓库里建造一个小型装配式冷库，为高温冷藏库， 用来保鲜苹果(早熟 )，库温为 0～4℃， 相对湿度是85%，经 24h 把温度从 32℃降到 0℃。该冷库的库存量为 10t，每天进货量为0.5t。仓库层顶为通风阁楼，并无隔热层。库体材料采用100mm 厚聚苯乙烯泡沫板；底部采用100mm 厚高密度聚苯乙烯泡沫板，上覆高标号钢筋混凝土。二、计算库体尺寸冷藏库容积按公式计算G=V式中：—— 冷藏食品的密度，单位为kg/m3；—— 容积利用系数，土建冷库取0.4，装配式冷库取0.6；G—— 冷藏库的储藏量，单位为kg；V—— 冷藏库容积，单位为kg/m3；冷藏食品为蔬菜，冷藏量为10 吨，查表 1-1 得230kg/m3＝0.23t/m3，则V=G/ （）=10/0.23×0.6=72m3因此可得库体尺寸为6.0m×5.0m×2.6m。表 1-1 食品的平均密度表名称平均密度（ kg/·m-3）名称平均密度（ kg/· m-3）冻猪肉375 冻羊肉300 冻牛肉400 冻鱼450 箱装新鲜水果230 罐头食品600 听装冰蛋550 箱装冻家禽350 三、设计参数库内计算温度tn（即库温）是由食品冷加工工艺条件、食品种类、储藏期限等确定的。对于苹果，其库温为0～ 4℃；相对湿度为85%。库外计算温度tw 应考虑当地最恶劣气候条件时的温度，但也要考虑选用制冷设备的经济性， 在计算时， 应以国家有关冷库规范中查取的数据作为库外计算温度。该冷库所在地是柳州，库外温度取31℃。四、热流量计算1.围护结构热流量Q1Q1=KAa （ tw–tn）式中： K—— 围护结构传热系数W/ ( ℃ ·m2)；A—— 围护结构的传热面积（m2），由库房尺寸得是117.2 m2；a——围护结构两侧温差修正系数，按围护结构类别和所处位置而定，见课本《制冷工艺设计》P13 的表 1-7，可得 a=1.20 tw –tn—— 环境温度与库温的温差（℃）K=1/R0其中R 0=1/a w+δ / λ +1/an式中： aw 、an—— 外、内表面的表面传热系数[W/( m2·℃)] ，冷库围护结构表面传热系数见课本《制冷工艺设计》P14 的表 1-8 ，可得 aw=12 W/( m2·℃)an=18 W/( m2·℃ )；λ ——材料热导率[W/(m · ℃ )]见课本 《制冷工艺设计》附表 10 得聚苯乙λ =0.047 W/(m· ℃)；δ ——平壁结构层厚度（m）为 0.1 m 。R 0=1/12+0.1/0.047+1/18=2.2664 m2·℃K=1/2.2664=0.44 W/( m2·℃ ) 因此 Q1=0.44 ×117.2 ...
