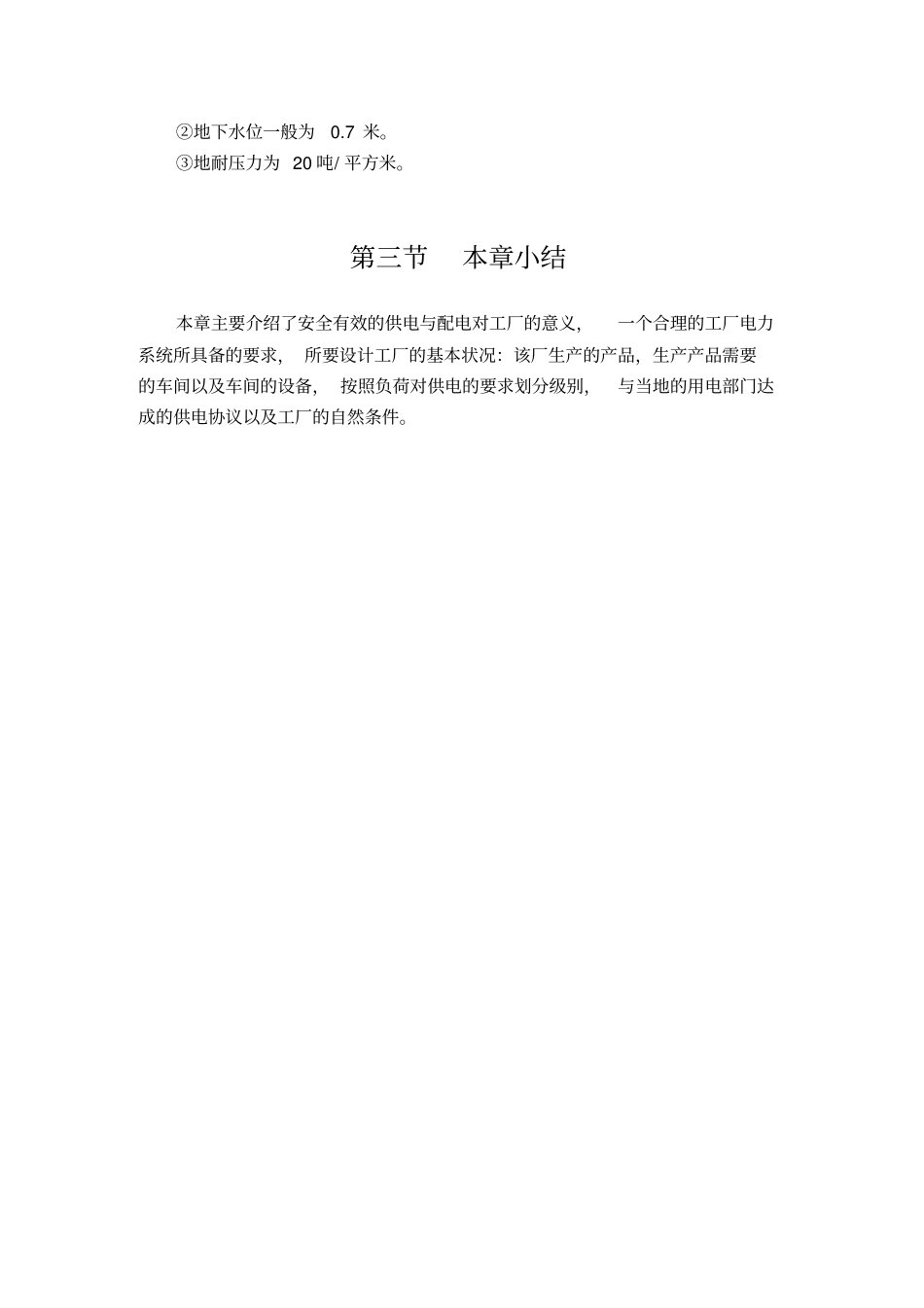

小型工厂的供配电系统设计方案第一章绪论第一节工厂供电意义和要求在工业生产和生活中， 电能扮演着极其重要的角色。 电能与其他形式的能量之间可以相互转化。 做好电能输送和分配这项任务，不仅可以节约成本， 而且还可以提高经济效益，提高生产效率。 电能是现代文明的物质技术基础，没有了电能，就没有可能实现现代化进程。 现代社会的各个方面都是建立在电气化的基础之上，一旦电力系统出现问题或停止工作，将会给用电用户带来严重的影响，甚至造成伤害。所以设计出安全有效的工厂供电与配电方案有利于扩大工厂的生产能力，减少支出，提高工厂效益， 加快工厂的发展具有重要的意义。 此外，还有利于国民经济的提高，加快现代化进程，为实现“中国梦”做出应有的贡献。因而从各个方面来讲，做好工厂供配电工作都十分重要。为了使工业生产和生活有序的进行下去，实现用户电能的要求， 工厂供配电工作必须做到以下几点：安全可靠 优质 经济第二节本厂的基本概况及设计要求一、生产任务及车间组成表 1.1 生产规模及车间组成生产规模（万吨）产品规格主要车间辅助车间及其它设施塑料制品薄膜、单丝、管材、等制品薄膜车间单丝车间管材车间注射车间原料库、 成品库、 包装材料库、注塑车间、 备料复制车间、锻工车间、仓库、机修模具车间、 锅炉房、 等办公楼等。二、负荷性质及负荷情况①根据本工厂的实际情况， 得出结论： 生产车间为三班制， 其余的为单班或两班制。该厂全年最大负荷利用小时数为5000 小时，属于三级负荷。②全厂包涵 5 个车间变电所，每个车间包涵其独立的用电设备，全厂总的有功功率为kWP261030，全厂总的无功功率为var17339330k.Q，全厂总的视在功率为AkV.S58398830。三、供电需求①本工厂从位于该厂南侧1 公里的某变电所取得10 千伏架空线路的电源。②变电所的整定时间为2 秒，本厂配电所应不大于1.3 秒。③在总配变电所 10 千伏侧计量。④要求本厂的功率因数值在0.9 以上。⑤供电系统技术数据：变电所提供的电源系统为无限大，母线上的电压为10 千伏，发生短路时，容量为200 兆伏安。供电系统如图1.1 所示[1] 。图 1.1 供电系统图四、本厂自然条件1、气象条件①最高温度为 35° C。②土壤中 0.7 ～1 米深处一年中最热月平均温度为20° C。③年雷暴日为 30 天。④土壤冻结深度为1.10 米。⑤主导风向夏季为南风。2、地质及水文条件①地表平坦，土壤的成分为极土，厚1.6 ～7 ...
