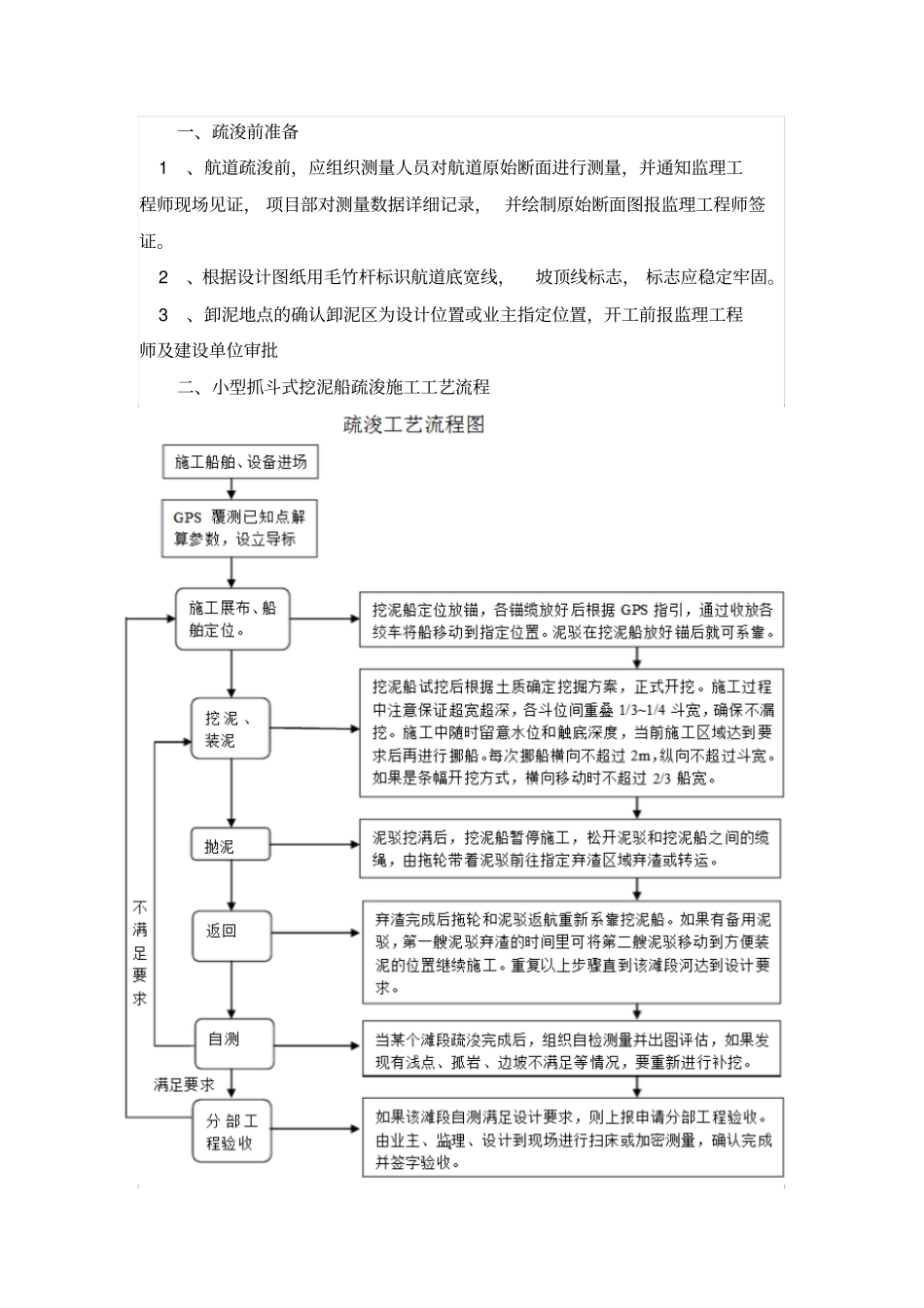

一、疏浚前准备 1、航道疏浚前,应组织测量人员对航道原始断面进行测量,并通知监理工程师现场见证, 项目部对测量数据详细记录, 并绘制原始断面图报监理工程师签证。 2、根据设计图纸用毛竹杆标识航道底宽线,坡顶线标志, 标志应稳定牢固。 3、卸泥地点的确认卸泥区为设计位置或业主指定位置,开工前报监理工程师及建设单位审批二、小型抓斗式挖泥船疏浚施工工艺流程 1、施工机具本工程疏浚作业采用小型抓斗式挖泥船,配合拖轮及泥驳进行。 2、放样:根据设计资料,利用全站仪或GPS进行放样。如果采用全站仪,需要在一岸或两岸放设四组导标,设立显著标志, 分别标示控制作业区的四个角点,以便于施工船上操作人员随时掌握疏浚位置,准确控制施工作业范围。 如果采用 GPS,可以不用设立导标, 但是事先必须到设计提供的已知点覆点解算参数,然后通过软件上显示的船位调整船舶的位置。3、定位挖泥船在水较浅土质较松软的地方可以通过放下定位桩定位。我项目部所用的挖泥船为非自航式,定位时挖泥船由拖轮拖带至施工区域上游200m左右的位置,靠疏浚区一侧的岸边寻找合适的栓锚点,挖泥船按照岸设导标的指示或GPS的指引,通过收放主锚和边锚、尾锚,准确到达施工区域,完成定位。一般抛一次锚,可以前移 40~50m,横移 3 倍船宽。4、疏浚拖轮将泥驳拖至挖泥船, 将挖泥船和泥驳通过缆绳固定, 挖泥船按照要求将河床的土方等抓到泥驳里, 满载后,解开缆绳用拖轮将泥驳拖运至指定的区域进行弃渣,再将空驳拖至挖泥船, 循环作业。 当该船位的水深通过检测达到设计要求后,挖泥船通过收放两侧钢缆移到下一船位,重复上述内容, 直至该断面河底高程达到设计要求。 然后,挖泥船放松两侧锚固钢缆适当长度,通过收放尾锚和主锚,挖泥船被牵引至下一断面, 开始下一断面的疏浚作业。 挖泥船每次前移距离约为一个斗宽,下斗间距要重叠1/4~1/3 个抓斗宽度。下斗的斗位示意图如下: 5、除渣泥驳停靠在挖泥船一侧,使用抓斗挖泥机不断将挖起的泥土装载在泥驳中,直至泥驳装满。挖泥船停止作业,拖轮绑靠泥驳,固定缆绳后,松开泥驳与挖泥船之间的连接缆绳; 泥驳在拖轮的拖带下, 驶向指定的区域进行弃渣。 如果有两艘泥驳,可将事先已停靠在挖泥船一侧、装载泥驳上游的另一艘空载泥驳,通过松动前后钢缆, 将该泥驳滑移至适当的装渣位置,固定钢缆; 挖泥船重新启动作业。 6、质量控制施工开挖要保证按设计要求超宽超深,卵...
