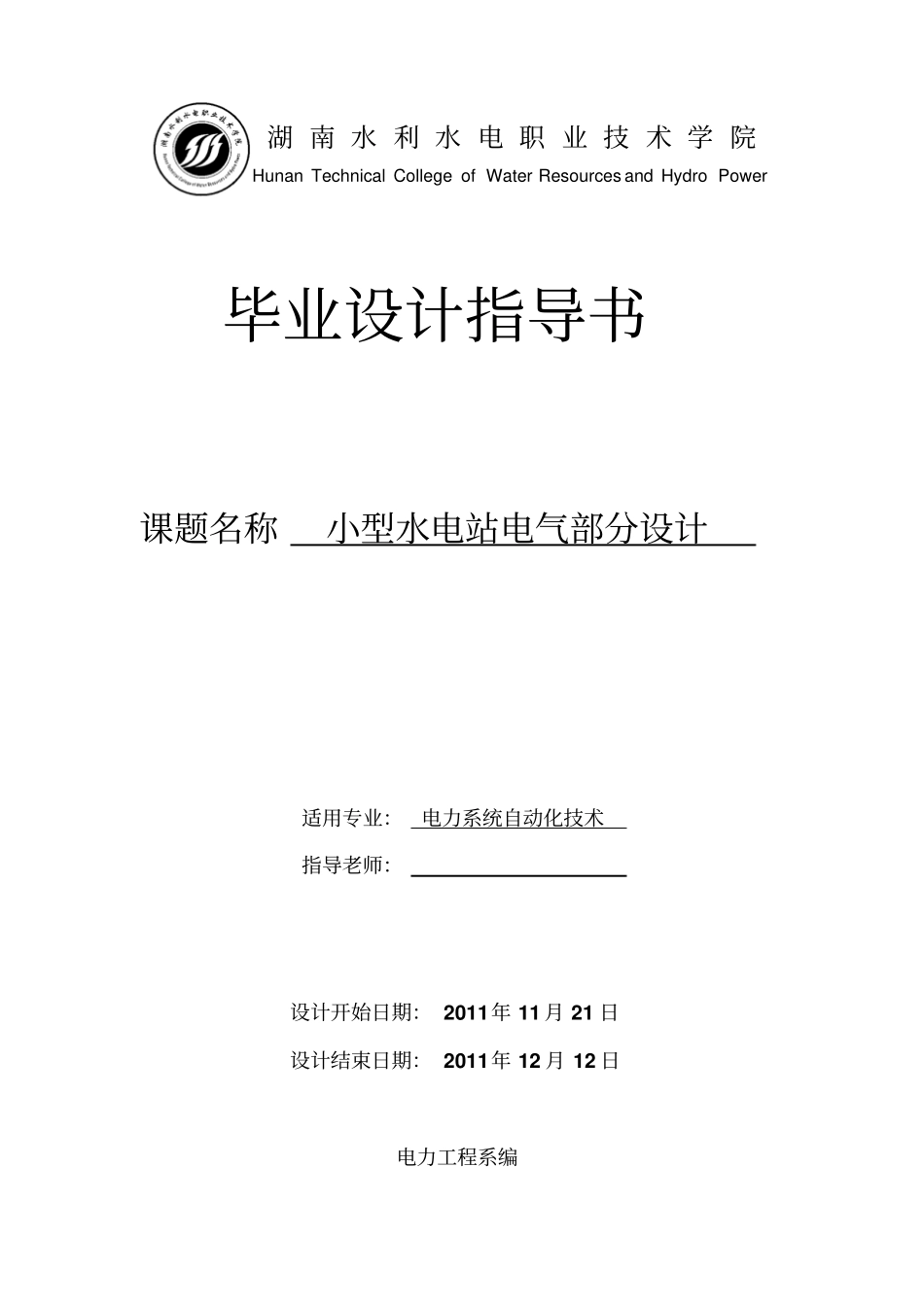

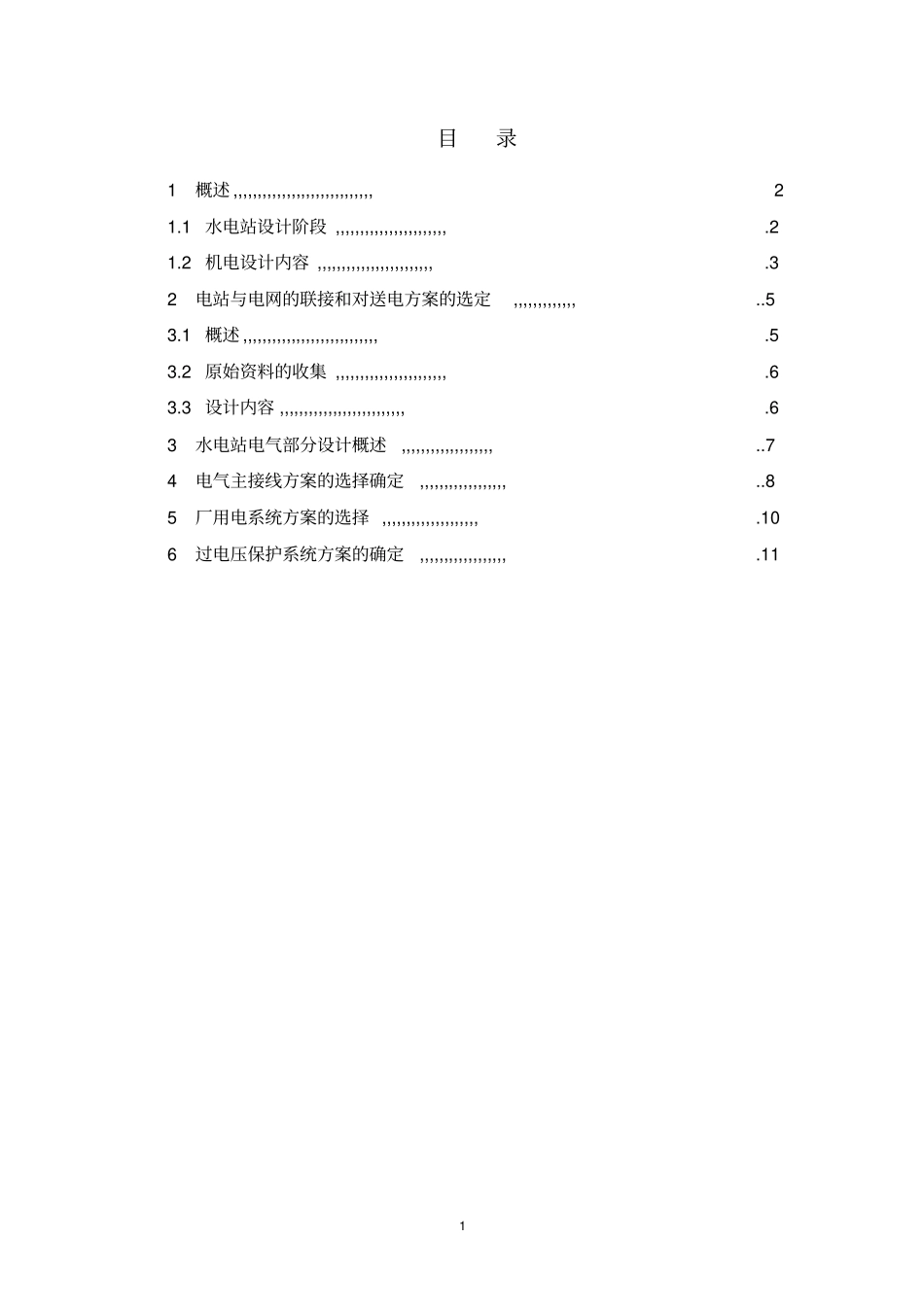

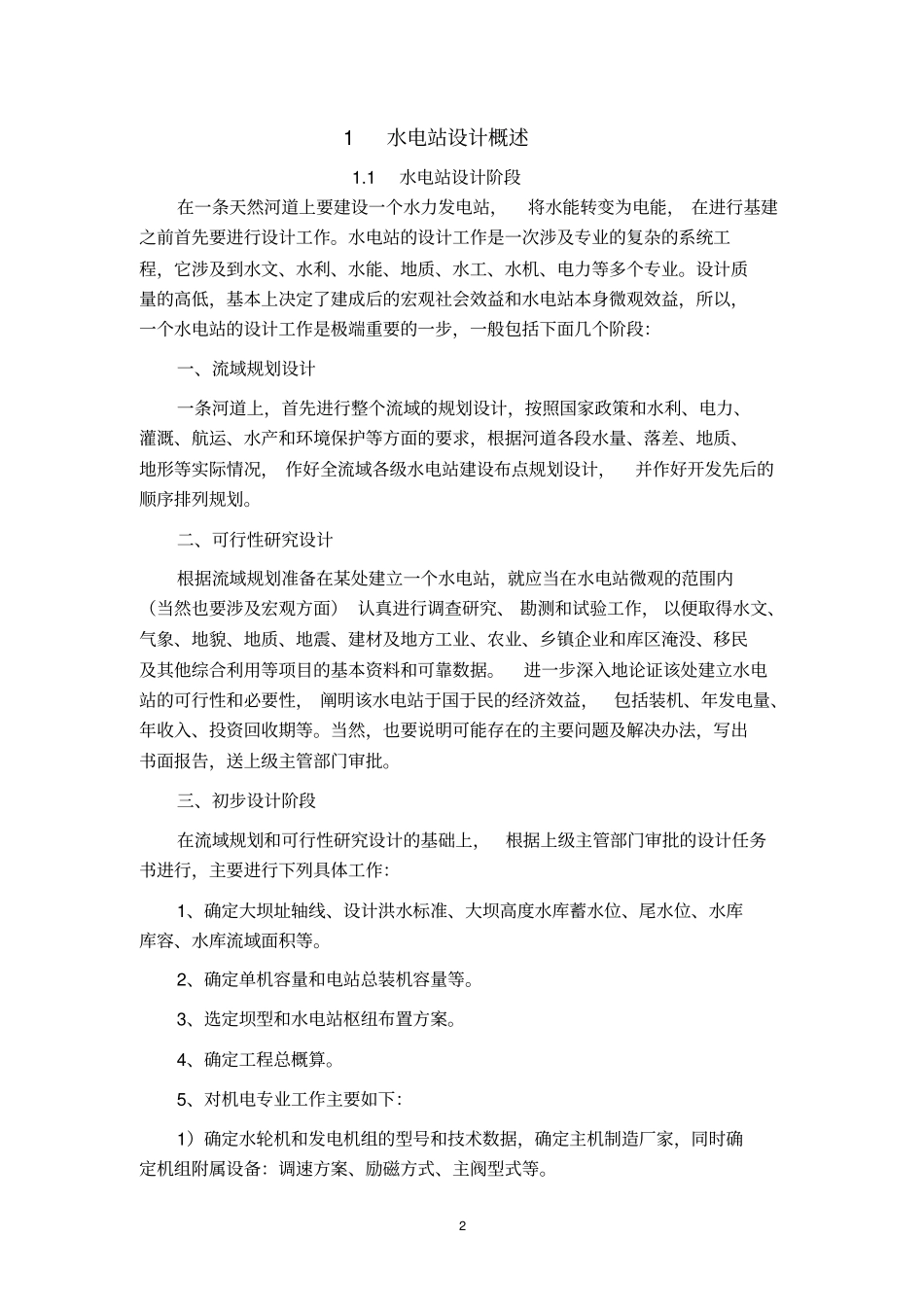

湖 南 水 利 水 电 职 业 技 术 学 院Hunan Technical College of Water Resources and Hydro Power 毕业设计指导书课题名称小型水电站电气部分设计适用专业：电力系统自动化技术指导老师：设计开始日期： 2011年 11 月 21 日设计结束日期： 2011年 12 月 12 日电力工程系编1 目录1 概述 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,2 1.1 水电站设计阶段 ,,,,,,,,,,,,,,,,,,,,,,,.2 1.2 机电设计内容 ,,,,,,,,,,,,,,,,,,,,,,,,.3 2 电站与电网的联接和对送电方案的选定,,,,,,,,,,,,,..5 3.1 概述 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,.5 3.2 原始资料的收集 ,,,,,,,,,,,,,,,,,,,,,,,.6 3.3 设计内容 ,,,,,,,,,,,,,,,,,,,,,,,,,,.6 3 水电站电气部分设计概述,,,,,,,,,,,,,,,,,,,..7 4 电气主接线方案的选择确定,,,,,,,,,,,,,,,,,,..8 5 厂用电系统方案的选择 ,,,,,,,,,,,,,,,,,,,,.10 6 过电压保护系统方案的确定,,,,,,,,,,,,,,,,,,.11 2 1 水电站设计概述1.1 水电站设计阶段在一条天然河道上要建设一个水力发电站，将水能转变为电能， 在进行基建之前首先要进行设计工作。水电站的设计工作是一次涉及专业的复杂的系统工程，它涉及到水文、水利、水能、地质、水工、水机、电力等多个专业。设计质量的高低，基本上决定了建成后的宏观社会效益和水电站本身微观效益，所以，一个水电站的设计工作是极端重要的一步，一般包括下面几个阶段：一、流域规划设计一条河道上，首先进行整个流域的规划设计，按照国家政策和水利、电力、灌溉、航运、水产和环境保护等方面的要求，根据河道各段水量、落差、地质、地形等实际情况， 作好全流域各级水电站建设布点规划设计，并作好开发先后的顺序排列规划。二、可行性研究设计根据流域规划准备在某处建立一个水电站，就应当在水电站微观的范围内（当然也要涉及宏观方面） 认真进行调查研究、 勘测和试验工作， 以便取得水文、气象、地貌、地质、地震、建材及地方工业、农业、乡镇企业和库区淹没、移民及其他综合利用等项目的基本资料和可靠数据。进一步深入地论证该处建立水电站的可行性和必要性， 阐明该水电站于国于民的经济效益，包括装机、年发电量、年收入、投资回收期等。当然，也要说明可能存在的主要问题及解决办法，写出书面报告，送上级主管部门审批。三、初步设计阶段在流域规划和可行性研究设计的基础上，根据上级主管部门审批的设计任务书进行，主...
