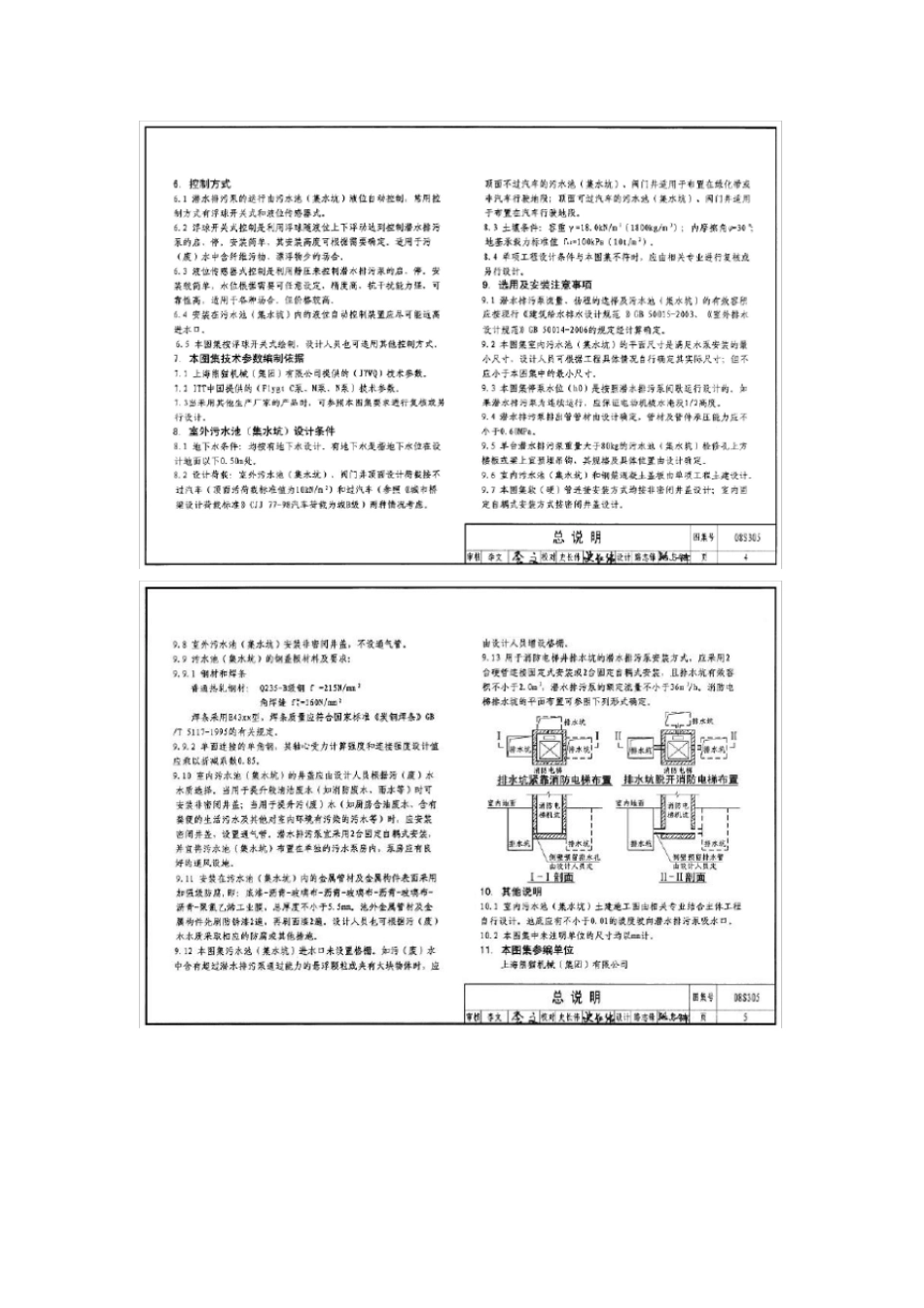

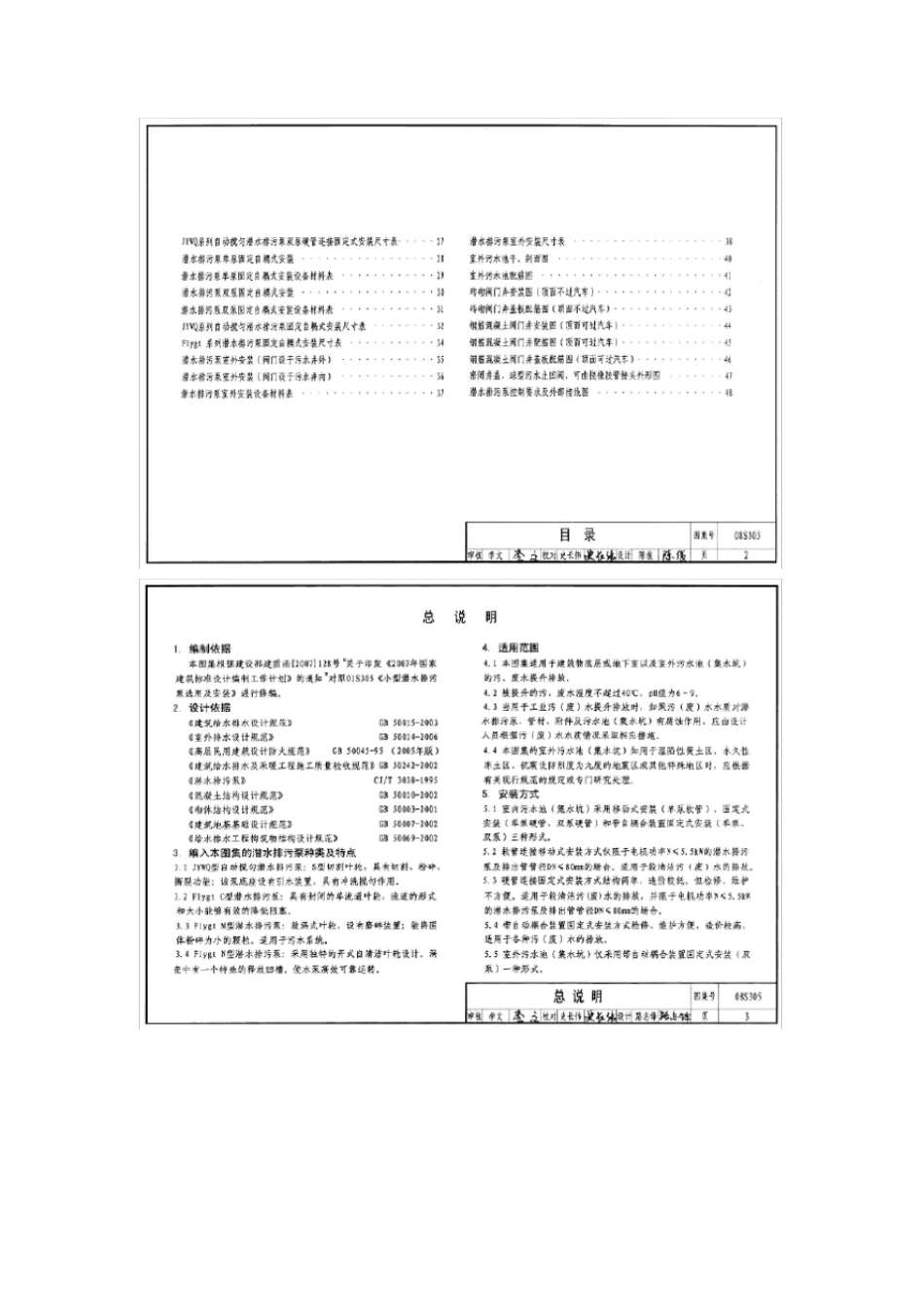

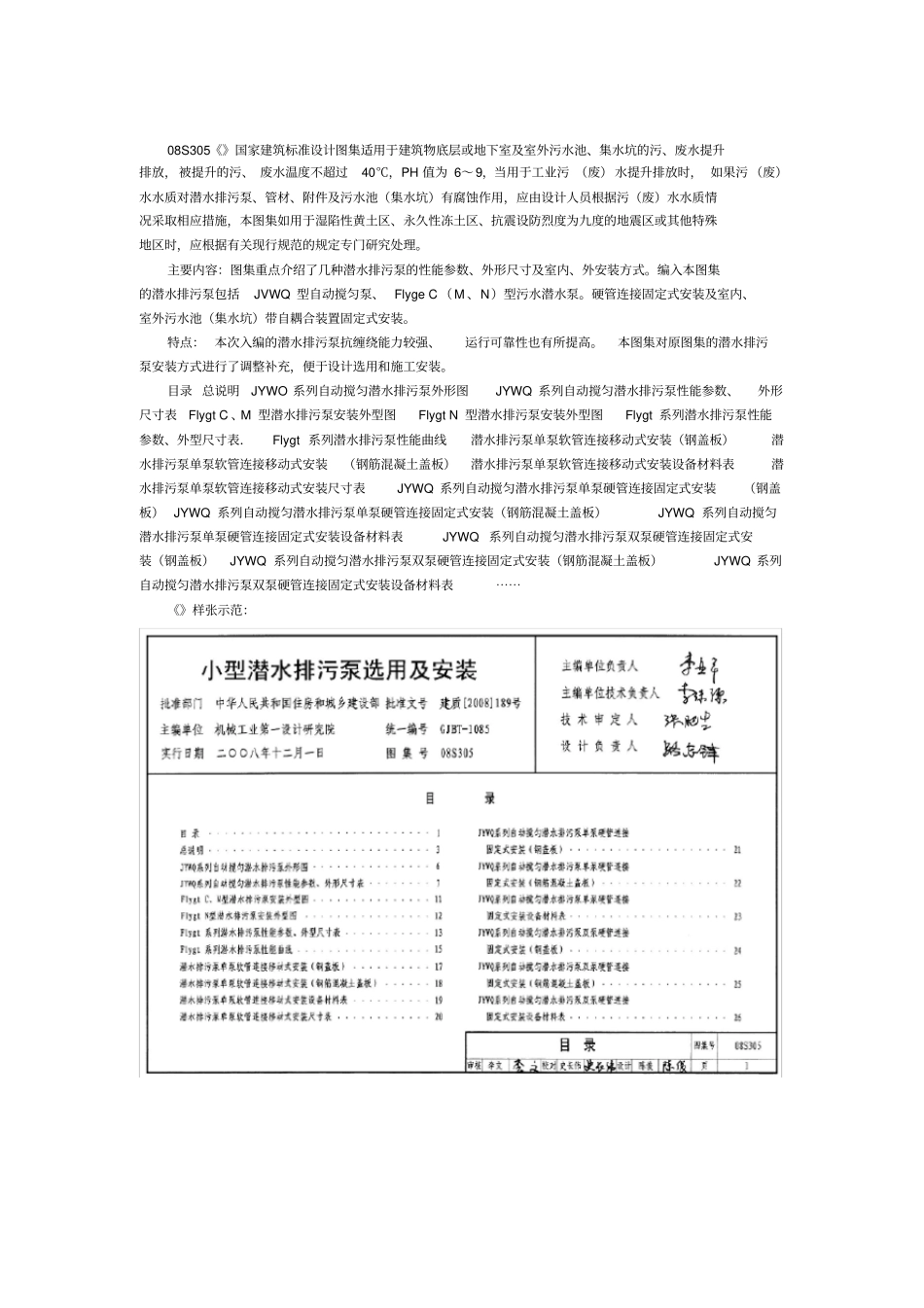

08S305《》国家建筑标准设计图集适用于建筑物底层或地下室及室外污水池、集水坑的污、废水提升排放， 被提升的污、 废水温度不超过40℃，PH 值为 6～ 9，当用于工业污 （废） 水提升排放时， 如果污 （废）水水质对潜水排污泵、管材、附件及污水池（集水坑）有腐蚀作用，应由设计人员根据污（废）水水质情况采取相应措施，本图集如用于湿陷性黄土区、永久性冻土区、抗震设防烈度为九度的地震区或其他特殊地区时，应根据有关现行规范的规定专门研究处理。主要内容：图集重点介绍了几种潜水排污泵的性能参数、外形尺寸及室内、外安装方式。编入本图集的潜水排污泵包括JVWQ 型自动搅匀泵、 Flyge C （ M 、N）型污水潜水泵。硬管连接固定式安装及室内、室外污水池（集水坑）带自耦合装置固定式安装。特点： 本次入编的潜水排污泵抗缠绕能力较强、运行可靠性也有所提高。本图集对原图集的潜水排污泵安装方式进行了调整补充，便于设计选用和施工安装。目录 总说明JYWO 系列自动搅匀潜水排污泵外形图JYWQ 系列自动搅匀潜水排污泵性能参数、外形尺寸表Flygt C 、M 型潜水排污泵安装外型图Flygt N 型潜水排污泵安装外型图Flygt 系列潜水排污泵性能参数、外型尺寸表．Flygt 系列潜水排污泵性能曲线潜水排污泵单泵软管连接移动式安装（钢盖板）潜水排污泵单泵软管连接移动式安装（钢筋混凝土盖板）潜水排污泵单泵软管连接移动式安装设备材料表潜水排污泵单泵软管连接移动式安装尺寸表JYWQ 系列自动搅匀潜水排污泵单泵硬管连接固定式安装（钢盖板） JYWQ 系列自动搅匀潜水排污泵单泵硬管连接固定式安装（钢筋混凝土盖板）JYWQ 系列自动搅匀潜水排污泵单泵硬管连接固定式安装设备材料表JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装（钢盖板）JYWQ 系列自动搅匀潜水排污泵双泵硬管连接固定式安装（钢筋混凝土盖板）JYWQ 系列自动搅匀潜水排污泵双泵硬管连接固定式安装设备材料表⋯⋯《》样张示范：By-
