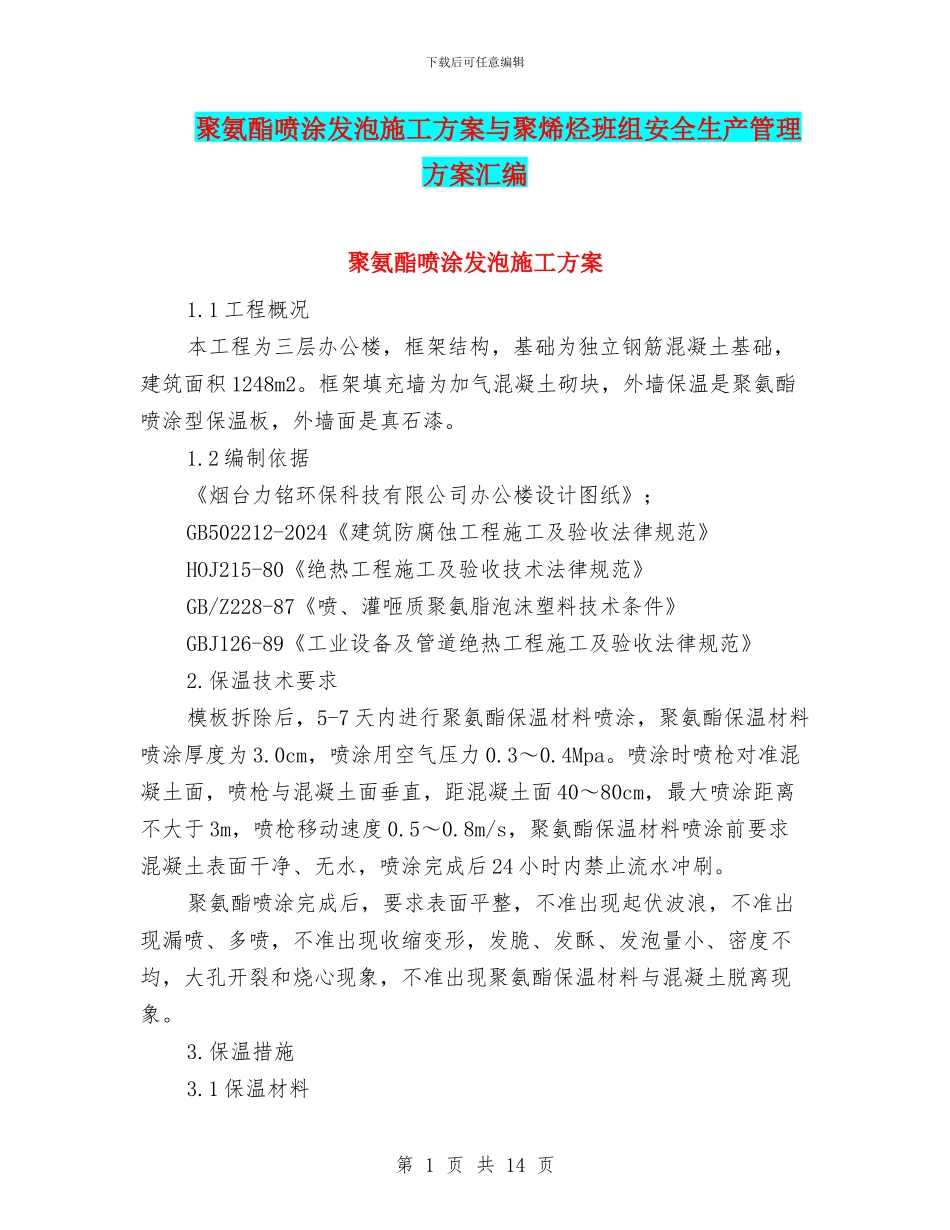

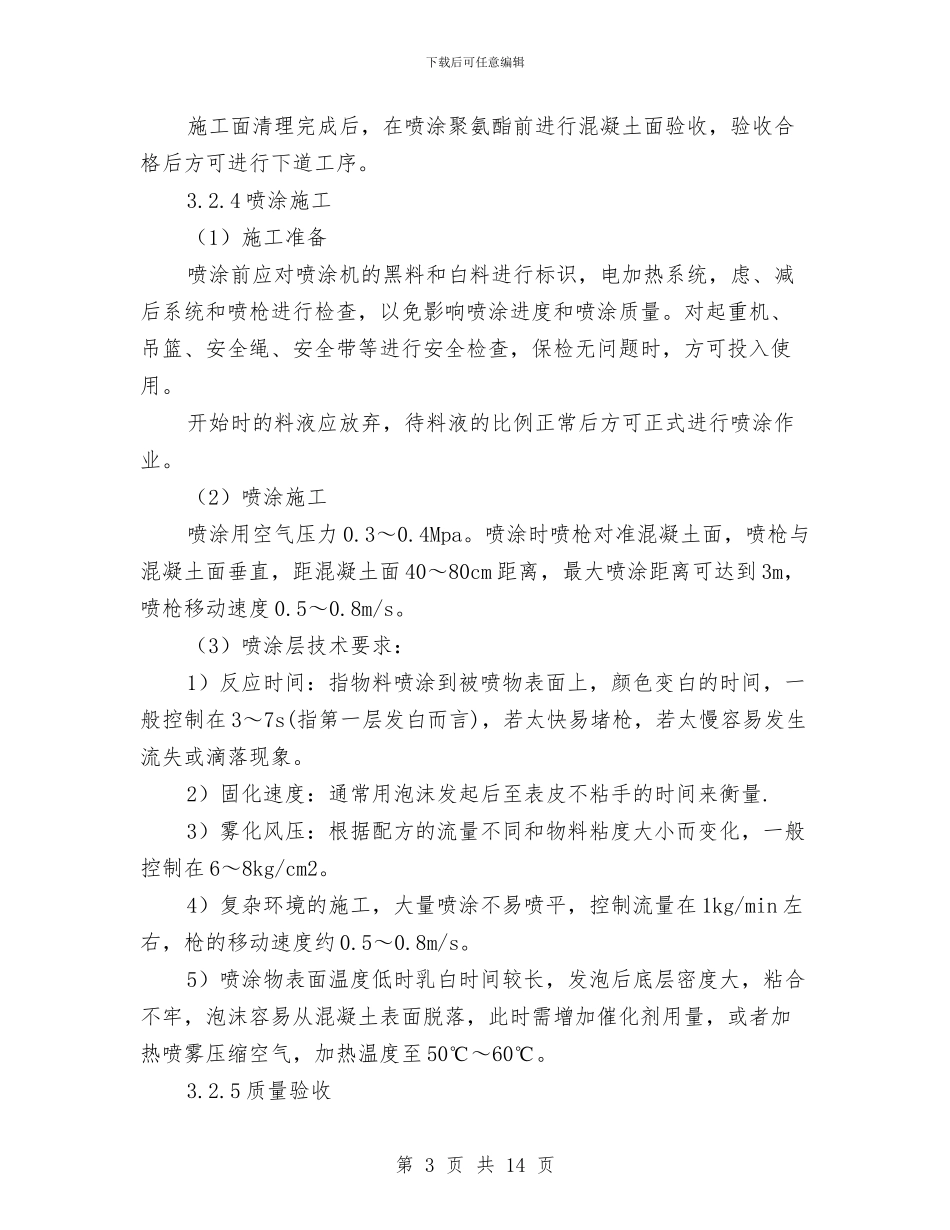

下载后可任意编辑聚氨酯喷涂发泡施工方案与聚烯烃班组安全生产管理方案汇编聚氨酯喷涂发泡施工方案1.1 工程概况本工程为三层办公楼，框架结构，基础为独立钢筋混凝土基础，建筑面积 1248m2。框架填充墙为加气混凝土砌块，外墙保温是聚氨酯喷涂型保温板，外墙面是真石漆。1.2 编制依据《烟台力铭环保科技有限公司办公楼设计图纸》；GB502212-2024《建筑防腐蚀工程施工及验收法律规范》HOJ215-80《绝热工程施工及验收技术法律规范》GB/Z228-87《喷、灌咂质聚氨脂泡沫塑料技术条件》GBJ126-89《工业设备及管道绝热工程施工及验收法律规范》2.保温技术要求模板拆除后，5-7 天内进行聚氨酯保温材料喷涂，聚氨酯保温材料喷涂厚度为 3.0cm，喷涂用空气压力 0.3～0.4Mpa。喷涂时喷枪对准混凝土面，喷枪与混凝土面垂直，距混凝土面 40～80cm，最大喷涂距离不大于 3m，喷枪移动速度 0.5～0.8m/s，聚氨酯保温材料喷涂前要求混凝土表面干净、无水，喷涂完成后 24 小时内禁止流水冲刷。聚氨酯喷涂完成后，要求表面平整，不准出现起伏波浪，不准出现漏喷、多喷，不准出现收缩变形，发脆、发酥、发泡量小、密度不均，大孔开裂和烧心现象，不准出现聚氨酯保温材料与混凝土脱离现象。3.保温措施3.1 保温材料第 1 页 共 14 页下载后可任意编辑（1）喷涂材料硬泡聚氨酯是以异氰酸酯（俗称黑料）和聚醚多元醇（俗称白料）为主要原料，在发泡剂、催化剂、助燃剂、抗老剂等多种外加剂的作用下，通过专用设备均匀混合，经高压喷涂、现场发泡而成的高分子聚合物泡沫塑料，是一种高科技新型防水保温隔热材料。硬泡聚氨酯泡沫塑料性能指标见表 3-1。表 3-1 硬泡聚氨酯泡沫塑料性能指标（2）外加剂发泡剂：发泡剂在反应时加入低沸点氯氟烃，受热挥发形成气体，被聚氨酯料液包裹形成泡沫。催化剂：催化剂主要是用来控制主反应的快慢，催化剂加入量可以将反应时间控制在 1～15s，喷涂条件的反应时间一般为 3～5s。稳定剂：稳定剂主要用来控制泡孔的均匀程度以及泡孔的大小，稳定剂可以促进乳状液与溶液之间的混溶，同时可以降低体系的表面张力，增加泡沫的稳定性。阻燃剂：阻燃剂是针对泡沫表面积大，易燃而作出的防范措施。3.2 保温措施3.2.1 施工程序施工面清理→施工面验收→喷涂施工→质量验收→保护3.2.2 施工面清理施工面要求干净、无污物、无湿润水、干燥。聚氨酯喷涂施工前，要对混凝土表面存在的质量缺陷根据要求进行处理，若混凝土表面被有机...
