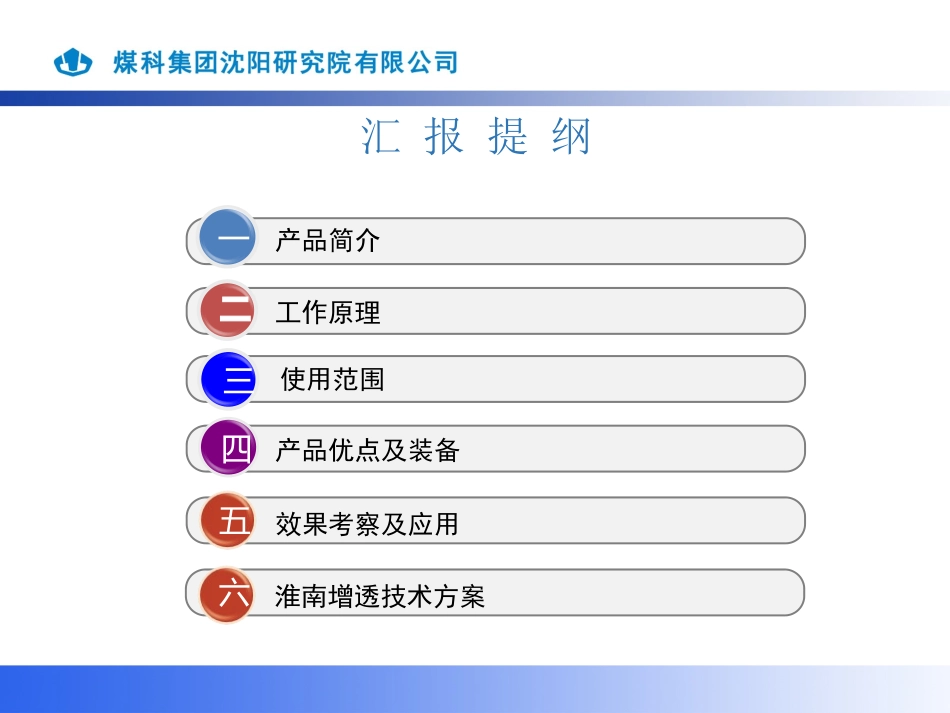

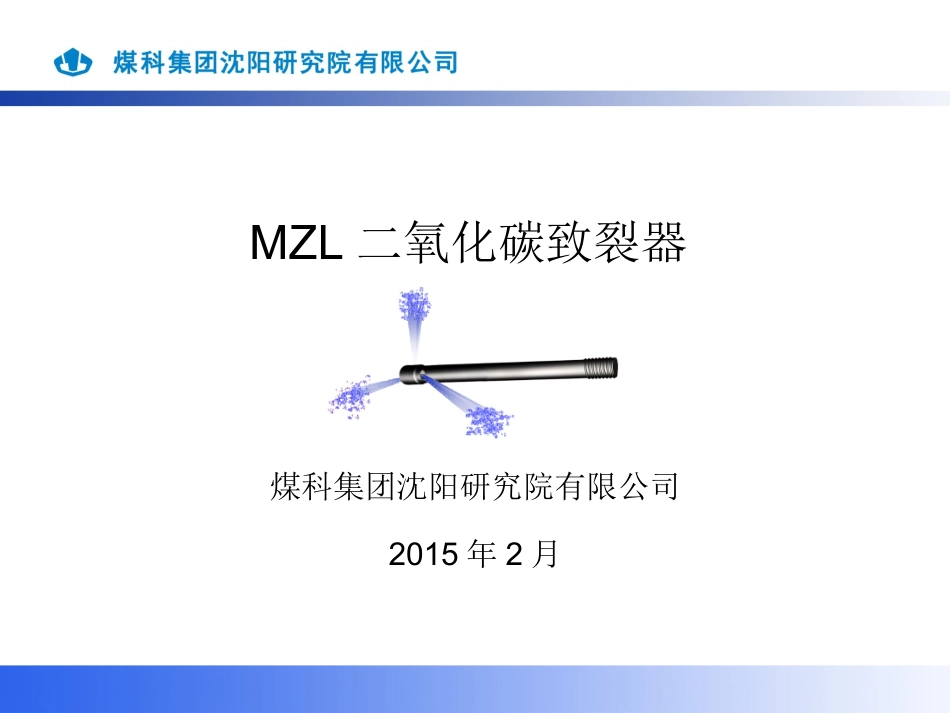

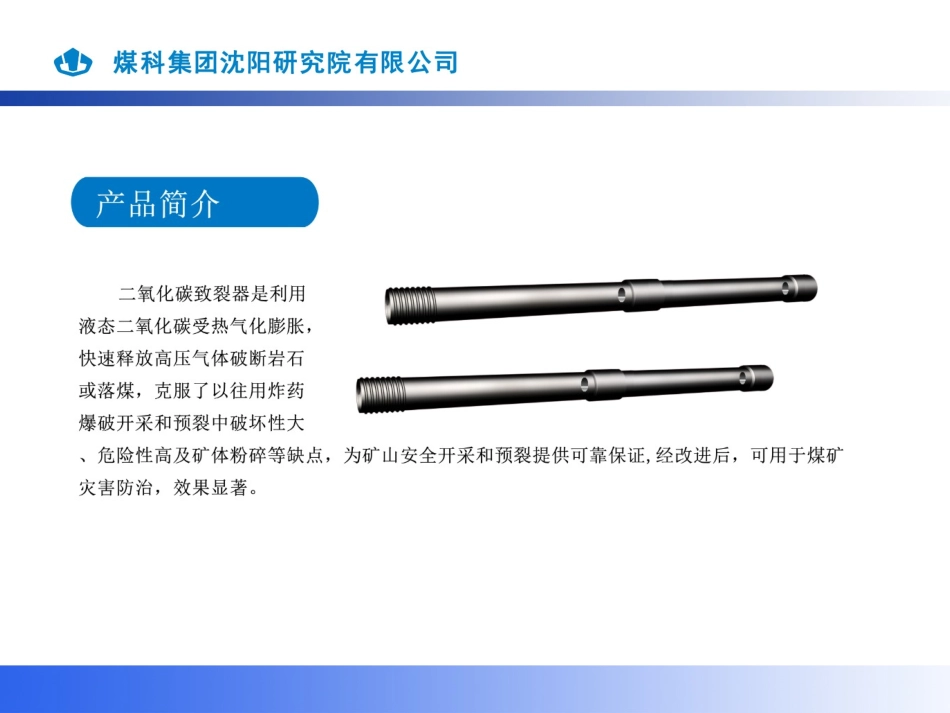

MZL二氧化碳致裂器煤科集团沈阳研究院有限公司2015年2月汇报提纲产品简介工作原理使用范围产品优点及装备一二三四五七效果考察及应用六七淮南增透技术方案效果考察及应用目前MZL二氧化碳致裂器主要在陕西、山西、辽宁等地使用,效果显著。淮南增透实验方案1)第一组钻孔主要测定煤层瓦斯压力(1)测压地点应选择在巷道顶板比较完整、稳定的地方开孔,1#、2#开孔点距终孔点的法线距离(岩石段)不小于15m(最小不小于10m),采用水泥砂浆封孔,封孔长度不小于10m;测压孔见煤点处煤层应处于原始状态,方圆50m范围内,不应有揭露点;(2)测压点距断层、裂隙、火成岩及其它地质构造带的距离不小于100m;(3)测压孔的开孔直径为Φ75mm;(4)钻孔采用向上孔,倾角最好大于30°,便于水泥砂浆封孔。2)第二组钻孔进行钻孔瓦斯自然排放对比试验在选择的试验巷道,施工2个常规钻孔3#、4#,间距大于15m,要求同时完成钻孔布置,并对其中1个钻孔进行二氧化碳致裂。同时封孔,留出一截排放管自然排放瓦斯,测定瓦斯涌出量QC(t),QCB(t),t=0~t2。然后进行对比分析,并获得λ,λB。目的是通过对致裂孔与常规钻孔自然排放瓦斯涌出量的对比,考察致裂增透机理和效果。3)第三组钻孔为单孔致裂前后瓦斯自然排放对比试验在选择的试验巷道,先施工穿层5#钻孔,封孔留出一截排放管自然排放瓦斯,测定瓦斯涌出量Q(t),t=0~t1。对该钻孔进行二氧化碳致裂,测定瓦斯涌出量Q(t),t=t1~t2。然后进行对比分析。目的是通过单孔致裂前后两个不同阶段瓦斯涌出量的比较,考察致裂机理和效果。4)第四组钻孔为二氧化碳致裂增透范围试验在选择的试验巷道,布置6#致裂钻孔,在致裂钻孔两侧不等距布置4个考察钻孔7#、8#、9#、10#,要求4个钻孔同时完成钻孔布置,立即封孔(图5)。准备完毕后再施工致裂孔,并进行二氧化碳致裂。测定各考察钻孔的瓦斯涌出量Qi(t),αi,计算λi,t=0~t2。然后进行对比分析。目的是通过6个不同距离的考察钻孔的P0i,Qi(t)和αi的比较,获得二氧化碳致裂影响半径及增透影响范围内距致裂孔不同距离的透气性系数的变化规律和增透效果。图5致裂增透效果考察钻孔布置示意图图6致裂增透效果考察钻孔剖面示意图5)第五组钻孔为二氧化碳致裂前后煤层透气性系数对比试验在选择的试验巷道,施工2个常规钻孔11#、12#,要求同时完成钻孔布置,并对其中1个钻孔进行二氧化碳致裂。2个钻孔均封孔后测定煤层瓦斯压力P0,当测压钻孔的瓦斯压力稳定于最高值后,取下压力表,卸除瓦斯压力,开始排放瓦斯,并测定钻孔瓦斯流量Q。然后通过计算获得λ、λB。目的是通过对致裂孔与常规孔煤层透气性系数λ的对比,考察致裂增透机理和效果。
