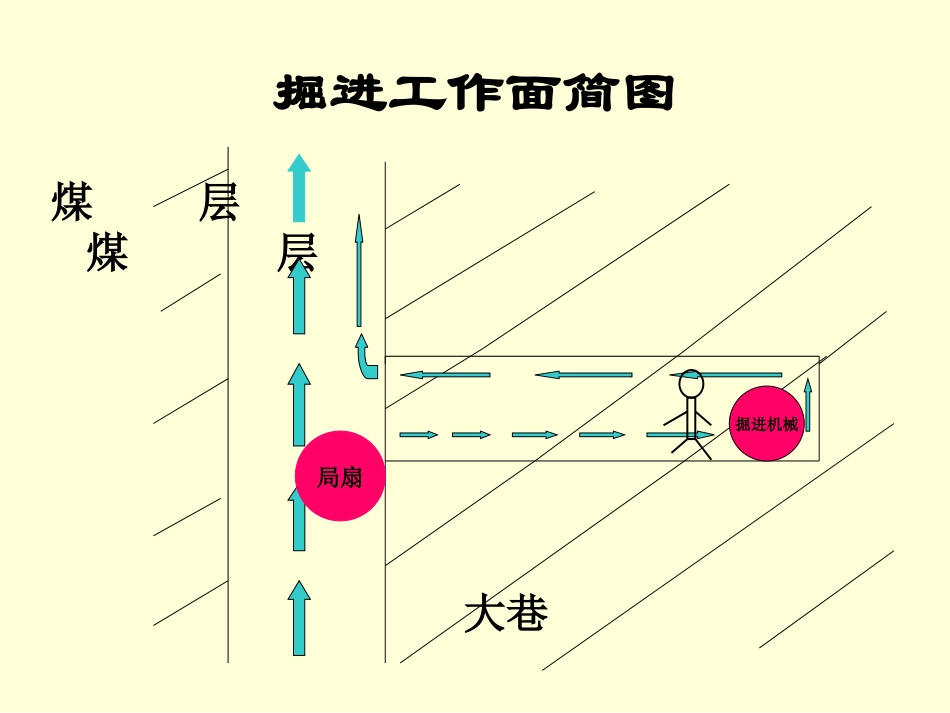

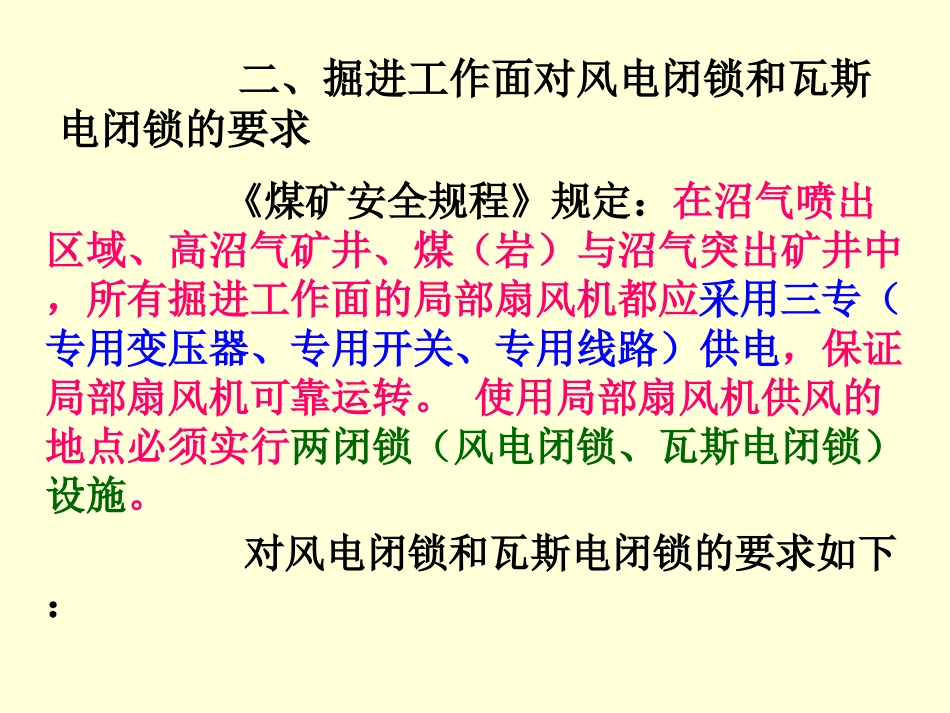

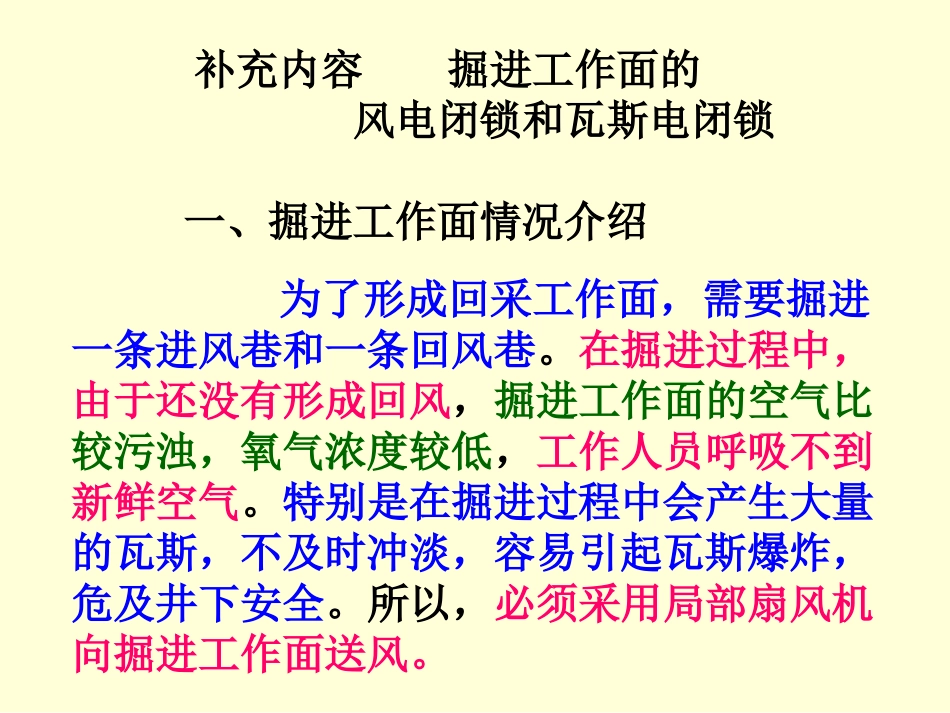

补充内容掘进工作面的风电闭锁和瓦斯电闭锁一、掘进工作面情况介绍为了形成回采工作面，需要掘进一条进风巷和一条回风巷。在掘进过程中，由于还没有形成回风，掘进工作面的空气比较污浊，氧气浓度较低，工作人员呼吸不到新鲜空气。特别是在掘进过程中会产生大量的瓦斯，不及时冲淡，容易引起瓦斯爆炸，危及井下安全。所以，必须采用局部扇风机向掘进工作面送风。掘进工作面简图煤层煤层大巷局扇掘进机械二、掘进工作面对风电闭锁和瓦斯电闭锁的要求《煤矿安全规程》规定：在沼气喷出区域、高沼气矿井、煤（岩）与沼气突出矿井中，所有掘进工作面的局部扇风机都应采用三专（专用变压器、专用开关、专用线路）供电，保证局部扇风机可靠运转。使用局部扇风机供风的地点必须实行两闭锁（风电闭锁、瓦斯电闭锁）设施。对风电闭锁和瓦斯电闭锁的要求如下：1.局部扇风机启动，等掘进工作面风量符合要求后，才可向供风区域的电器设备送电。2.停开掘进工作面的电器设备不影响局扇的正常运转。3.局部扇风机停止运转时，应立即切断掘进工作面中电器设备的电源。4.正常工作中，当掘进工作面的瓦斯浓度超限时（1.5%），应切断工作面的电器设备的电源，而局部扇风机仍应正常运转。实验八风电瓦斯电闭锁日期姓名专业班级组别指导教师一、实验目的了解掘进工作面对风电闭锁和瓦斯电闭锁的要求；掌握风电闭锁和瓦斯电闭锁的电控原理；会对实物进行接线和排除简单故障。二、实验用品磁力启动器两台，三相自耦调压器一台，电动机两台，甲烷断电仪一台，甲烷传感器两只，干式变压器一台，工具一套，导线若干。QBZ—120磁力起动器(也称开关)的外形QBZ—120磁力起动器的内部结构磁力起动器的接线盒甲烷断电仪的外形图甲烷传感器(俗称探头)课间休息十分钟三、电控原理图L1L2L3电动机电动机局扇开关掘进面开关29PE13甲烷断电仪传感器电源29QV3K1K2空29PE13甲烷断电仪传感器电源29K1K2空电控原理简图左侧的2、9、13和PE是局扇开关的几个接线柱；右侧的2、9和空是掘进面开关的几个接线柱。四、实验步骤在中小型煤矿，掘进工作面不使用高压供电时，采用的是专用开关和专用线路，而不采用专用变压器，但可以实现两闭锁。这里使用两台QBZ—120型磁力起动器和一台甲烷断电仪。其中一台磁力起动器控制局部扇风机，另一台磁力起动器控制掘进工作面电气设备，两台起动器的内部线路可不作改动。甲烷断电仪中使用两对常开触点K1和K2。接线方法如下：首先将局扇开关的2和9连接起来；再将局扇开关的13和掘进开关的空接线柱连接起来，局扇开关的地PE和掘进开关的2号接线柱连接起来；掘进开关的9号接线柱接在甲烷断电仪的一对常开触点K1上；最后将掘进开关的空接线柱与甲烷断电仪的一对常开触点K2连接起来。这样，当甲烷断电仪接上电源,K1和K2闭合，以及局扇开关合闸，QV3闭合后，才能接通掘进开关的控制回路，掘进开关才能送电。如果局扇开关断电，停止供风，则掘进开关就会断电；如果甲烷超限，K1和K2断开，掘进开关也会断电。五、心得与总结1.总结：送风送电，停风停电，就叫风电闭锁；瓦斯超限，停止供电，就叫瓦斯电闭锁；要实现两闭锁，必须把局扇的QV3和甲烷断电仪的K2串联在掘进开关的控制回路中。2.心得体会自己写。内容介绍再见
