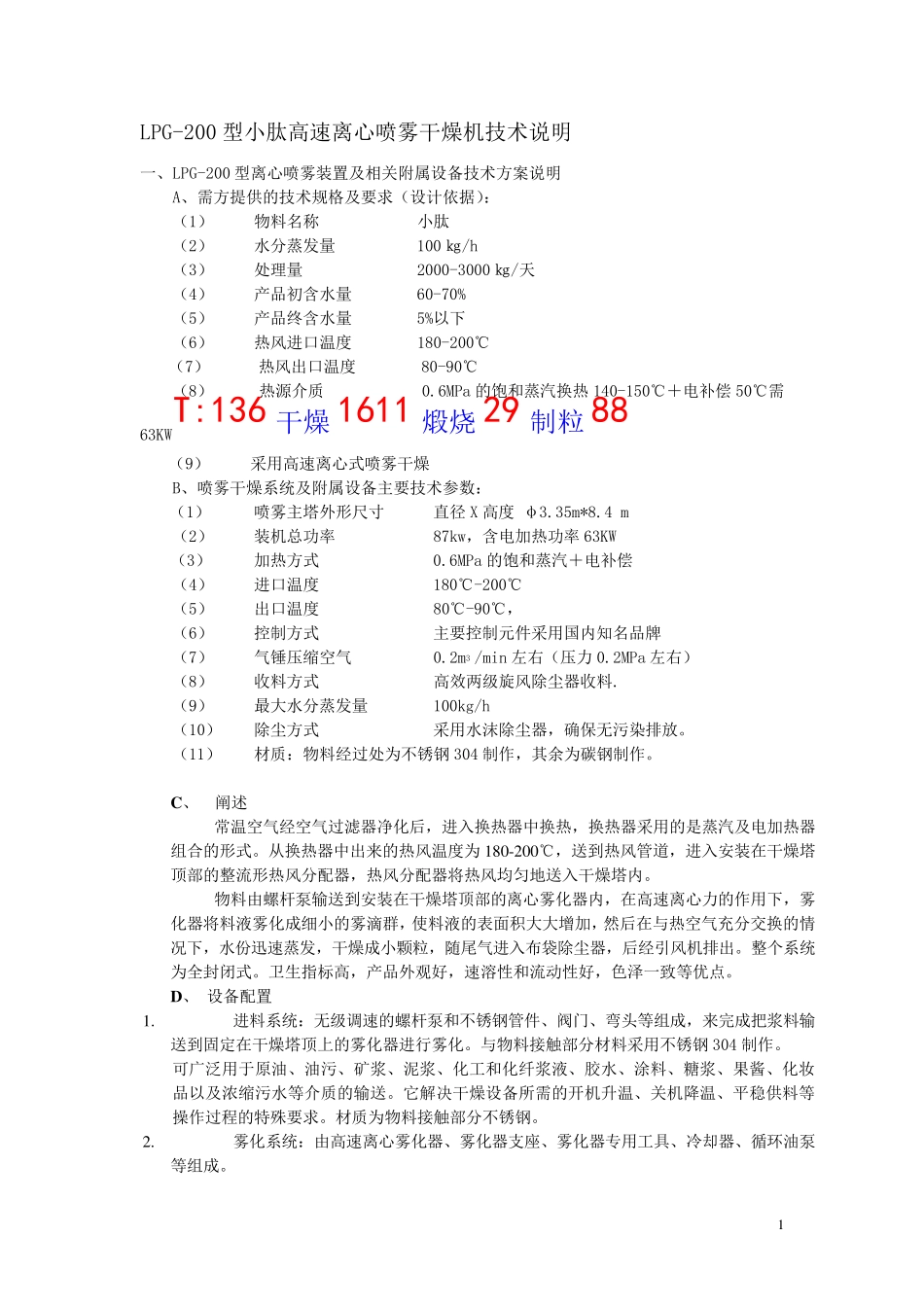

1 LPG-200 型小肽高速离心喷雾干燥机技术说明 一、LPG-200 型离心喷雾装置及相关附属设备技术方案说明 A、需方提供的技术规格及要求（设计依据）： （1） 物料名称 小肽 （2） 水分蒸发量 100 ㎏/h （3） 处理量 2000-3000 ㎏/天 （4） 产品初含水量 60-70% （5） 产品终含水量 5%以下 （6） 热风进口温度 180-200℃ （7） 热风出口温度 80-90℃ （8） 热源介质 0.6MPa 的饱和蒸汽换热140-150℃＋电补偿50℃需63KWT:136干燥1611 煅烧29制粒88 （9） 采用高速离心式喷雾干燥 B、喷雾干燥系统及附属设备主要技术参数： （1） 喷雾主塔外形尺寸 直径X 高度 φ3.35m*8.4 m （2） 装机总功率 87kw，含电加热功率63KW （3） 加热方式 0.6MPa 的饱和蒸汽＋电补偿 （4） 进口温度 180℃-200℃ （5） 出口温度 80℃-90℃， （6） 控制方式 主要控制元件采用国内知名品牌 （7） 气锤压缩空气 0.2m3 /min 左右（压力0.2MPa 左右） （8） 收料方式 高效两级旋风除尘器收料. （9） 最大水分蒸发量 100kg/h （10） 除尘方式 采用水沫除尘器，确保无污染排放。 （11） 材质：物料经过处为不锈钢304 制作，其余为碳钢制作。 C、 阐述 常温空气经空气过滤器净化后，进入换热器中换热，换热器采用的是蒸汽及电加热器组合的形式。从换热器中出来的热风温度为180-200℃，送到热风管道，进入安装在干燥塔顶部的整流形热风分配器，热风分配器将热风均匀地送入干燥塔内。 物料由螺杆泵输送到安装在干燥塔顶部的离心雾化器内，在高速离心力的作用下，雾化器将料液雾化成细小的雾滴群，使料液的表面积大大增加，然后在与热空气充分交换的情况下，水份迅速蒸发，干燥成小颗粒，随尾气进入布袋除尘器，后经引风机排出。整个系统为全封闭式。卫生指标高，产品外观好，速溶性和流动性好，色泽一致等优点。 D、 设备配置 1. 进料系统：无级调速的螺杆泵和不锈钢管件、阀门、弯头等组成，来完成把浆料输送到固定在干燥塔顶上的雾化器进行雾化。与物料接触部分材料采用不锈钢304 制作。 可广泛用于原油、油污、矿浆、泥浆、化工和化纤浆液、胶水、涂料、糖浆、果酱、化妆品以及浓缩污水等介质的输送。它解决干燥设备所需的开机升温、关机降温、平稳供料等操作过程的特殊要求。材质为物料接触部分不锈钢。 2. 雾化系统：由高速离心雾化器、雾化器支座、雾化器专用工具、冷却器、循环油泵等...
