LPG-20型喷雾干燥机塔 山东VIP免费

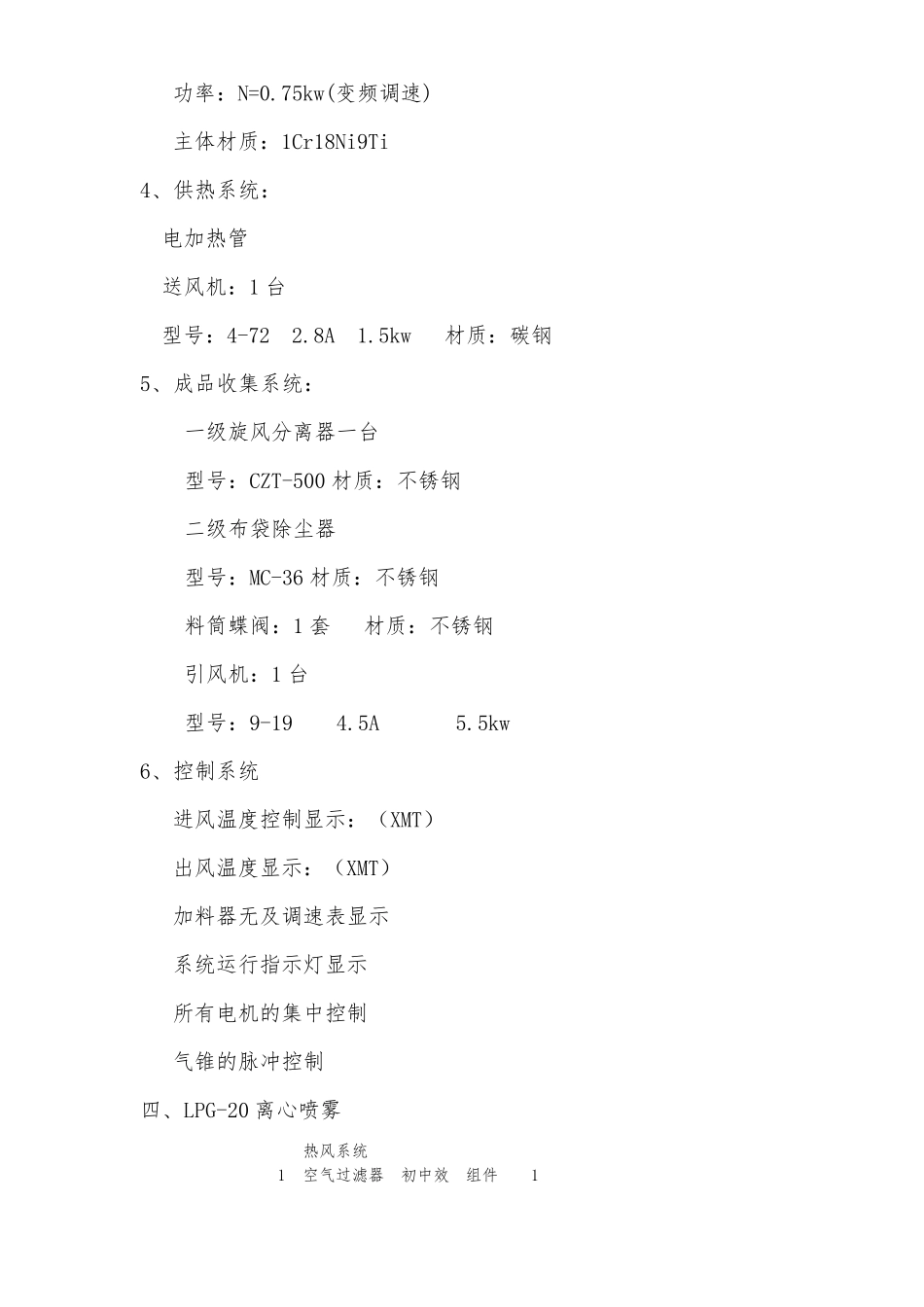

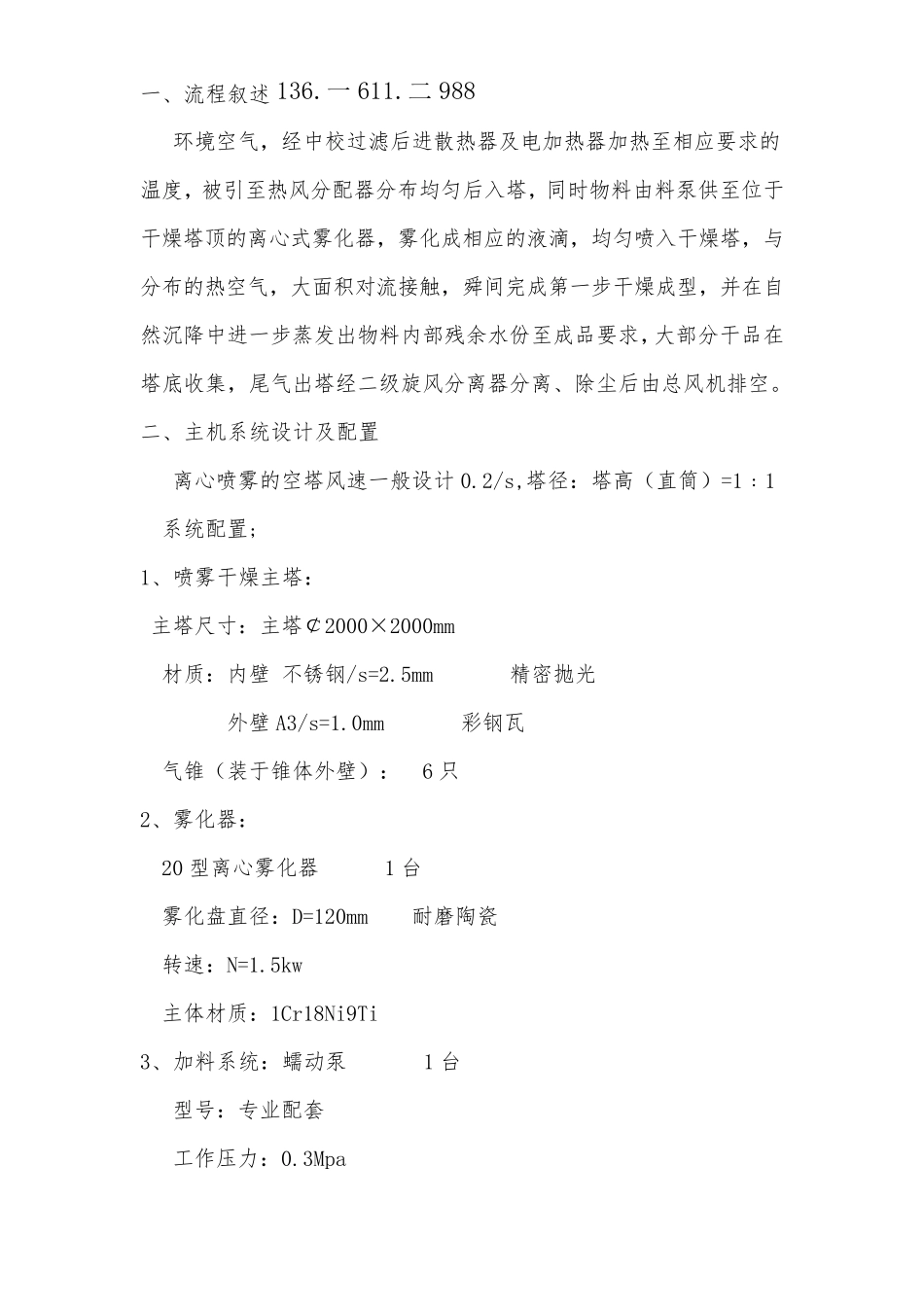

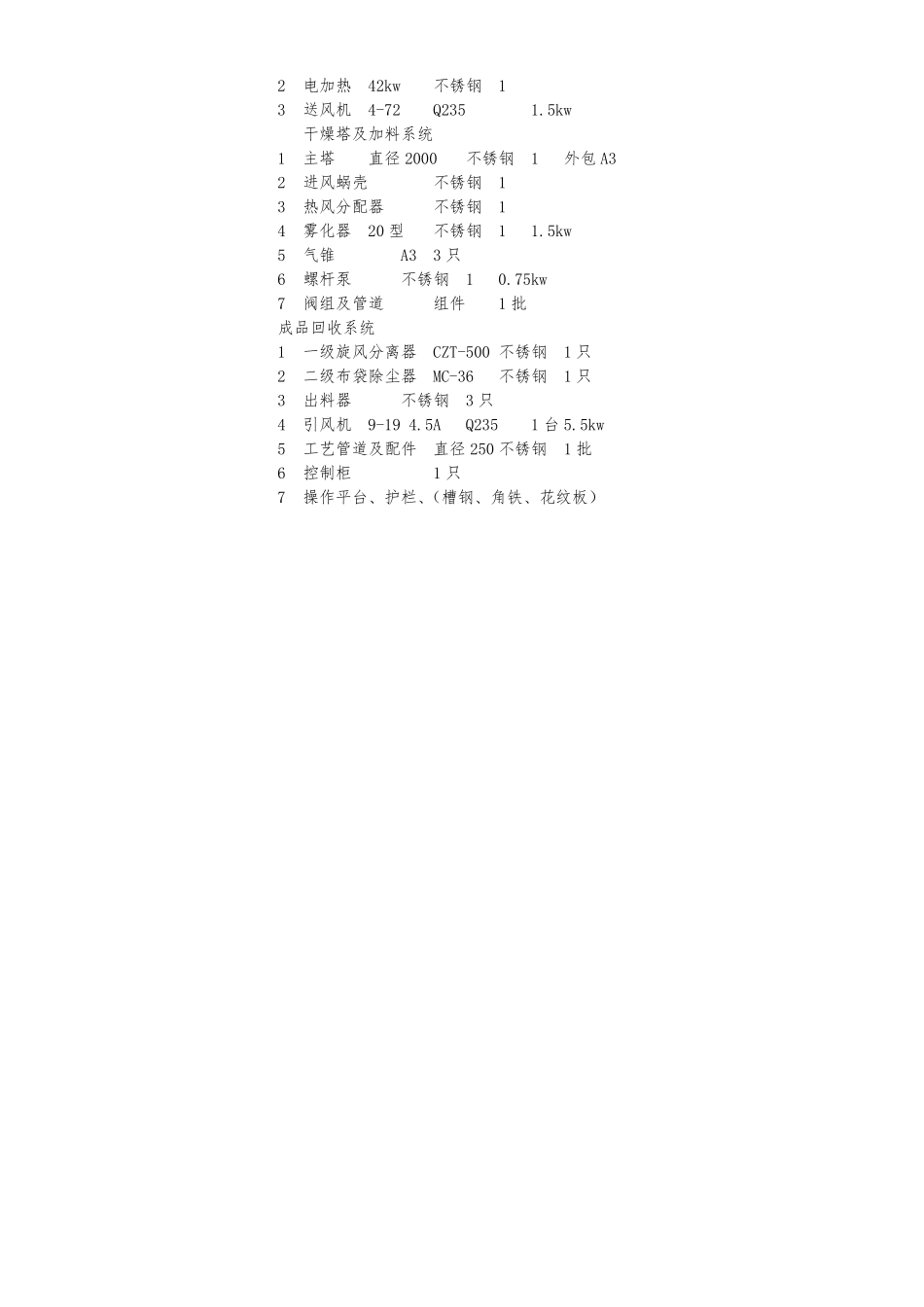

一、流程叙述136.一 611.二988 环境空气，经中校过滤后进散热器及电加热器加热至相应要求的温度，被引至热风分配器分布均匀后入塔，同时物料由料泵供至位于干燥塔顶的离心式雾化器，雾化成相应的液滴，均匀喷入干燥塔，与分布的热空气，大面积对流接触，舜间完成第一步干燥成型，并在自然沉降中进一步蒸发出物料内部残余水份至成品要求，大部分干品在塔底收集，尾气出塔经二级旋风分离器分离、除尘后由总风机排空。 二、主机系统设计及配置 离心喷雾的空塔风速一般设计0.2/s,塔径：塔高（直筒）=1﹕1 系统配置; 1、喷雾干燥主塔： 主塔尺寸：主塔￠2000×2000mm 材质：内壁 不锈钢/s=2.5mm 精密抛光 外壁A3/s=1.0mm 彩钢瓦 气锥（装于锥体外壁）： 6 只 2、雾化器： 20 型离心雾化器 1 台 雾化盘直径：D=120mm 耐磨陶瓷 转速：N=1.5kw 主体材质：1Cr18Ni9Ti 3、加料系统：蠕动泵 1 台 型号：专业配套 工作压力：0.3Mpa 功率：N=0.75kw(变频调速) 主体材质：1Cr18Ni9Ti 4、供热系统： 电加热管 送风机：1 台 型号：4-72 2.8A 1.5kw 材质：碳钢 5、成品收集系统： 一级旋风分离器一台 型号：CZT-500 材质：不锈钢 二级布袋除尘器 型号：MC-36 材质：不锈钢 料筒蝶阀：1 套 材质：不锈钢 引风机：1 台 型号：9-19 4.5A 5.5kw 6、控制系统 进风温度控制显示：（XMT） 出风温度显示：（XMT） 加料器无及调速表显示 系统运行指示灯显示 所有电机的集中控制 气锥的脉冲控制 四、LPG-20 离心喷雾 热风系统 1 空气过滤器 初中效 组件 1 2 电加热 42kw 不锈钢 1 3 送风机 4-72 Q235 1.5kw 干燥塔及加料系统 1 主塔 直径2000 不锈钢 1 外包A3 2 进风蜗壳 不锈钢 1 3 热风分配器 不锈钢 1 4 雾化器 20 型 不锈钢 1 1.5kw 5 气锥 A3 3 只 6 螺杆泵 不锈钢 1 0.75kw 7 阀组及管道 组件 1 批 成品回收系统 1 一级旋风分离器 CZT-500 不锈钢 1 只 2 二级布袋除尘器 MC-36 不锈钢 1 只 3 出料器 不锈钢 3 只 4 引风机 9-19 4.5A Q235 1 台 5.5kw 5 工艺管道及配件 直径250 不锈钢 1 批 6 控制柜 1 只 7 操作平台、护栏、（槽钢、角铁、花纹板）
