LPG-500酒石酸喷雾干燥装置VIP免费

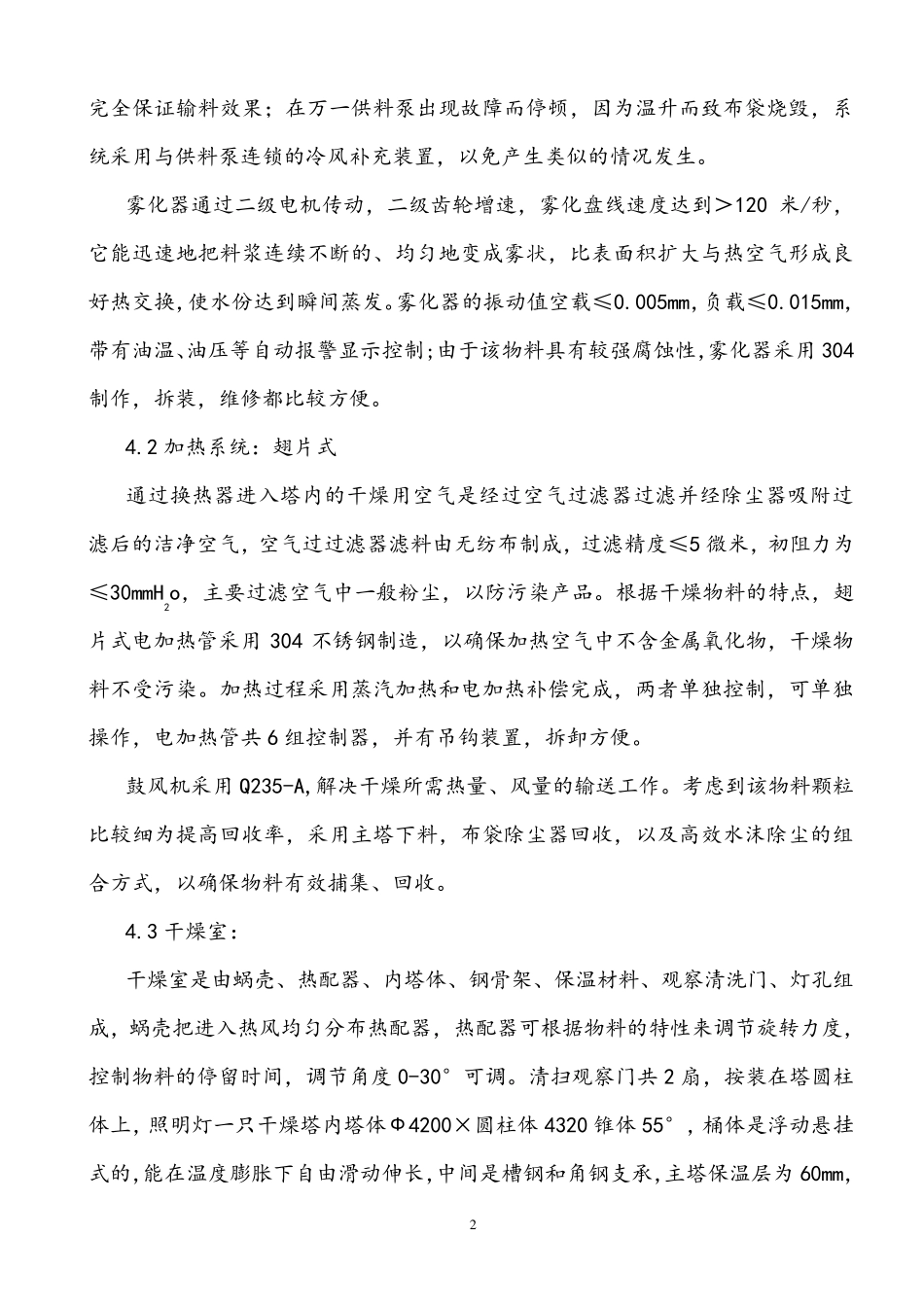

一、喷雾干燥装置技术方案说明： 1、 设计依据：136.一 611.二988 1.1 物料名称 酒石酸 1.2 含固量 10% -12% 1.4 加热方式 蒸汽散热器+电加热补偿 1. 5 制作材质：与物料接触处为304，其余部分为Q235-A； 2、 喷雾干燥系统生产能力及技术参数： 根据上述物料干燥要求，选用LPG-500 型高速离心喷雾干燥机进行连续式喷雾干燥作业，该机组主要技术参数如下（设备流程及布置另见附图） 2. 1 装机功率：81.2KW（另加210KW 电加热，分4 组控制）； 2.2 蒸汽耗量：350～500 kg 汽/h； 3. 3 热风温度：180℃ 2.4 干燥时间：3～5 秒钟 2.5 除尘方式（物料回收）：主塔+旋风分离器+水沫除尘器（合计收粉率为99%）； 2.6 占地面积（长X 宽）：10X11=110 平方（需按工艺及厂房另行布置设计） 4、各部件说明及配置特点： 本工艺流程是由五大部分组成：供料系统、加热系统、干燥塔系统、收料系统、电控系统。 4.1 供料系统： 供料泵是采用G35-1 单螺杆泵变频调节，它解决干燥设备所需的开机升温、关机降温、平稳供料等操作过程的特殊要求；螺杆泵流量为8 M3/h，压力为0.6Mpa, 2 完全保证输料效果；在万一供料泵出现故障而停顿，因为温升而致布袋烧毁，系统采用与供料泵连锁的冷风补充装置，以免产生类似的情况发生。 雾化器通过二级电机传动，二级齿轮增速，雾化盘线速度达到＞120 米/秒，它能迅速地把料浆连续不断的、均匀地变成雾状，比表面积扩大与热空气形成良好热交换，使水份达到瞬间蒸发。雾化器的振动值空载≤0.005mm，负载≤0.015mm，带有油温、油压等自动报警显示控制;由于该物料具有较强腐蚀性，雾化器采用304制作，拆装，维修都比较方便。 4.2 加热系统：翅片式 通过换热器进入塔内的干燥用空气是经过空气过滤器过滤并经除尘器吸附过滤后的洁净空气，空气过过滤器滤料由无纺布制成，过滤精度≤5 微米，初阻力为≤30mmH2o，主要过滤空气中一般粉尘，以防污染产品。根据干燥物料的特点，翅片式电加热管采用304 不锈钢制造，以确保加热空气中不含金属氧化物，干燥物料不受污染。加热过程采用蒸汽加热和电加热补偿完成，两者单独控制，可单独操作，电加热管共6 组控制器，并有吊钩装置，拆卸方便。 鼓风机采用Q235-A,解决干燥所需热量、风量的输送工作。考虑到该物料颗粒比较细为提高回收率，采用主塔下料，布袋除尘器回收，以及高效水沫除尘的组合方式，以确保物料有效捕集、回收。 4.3 ...
