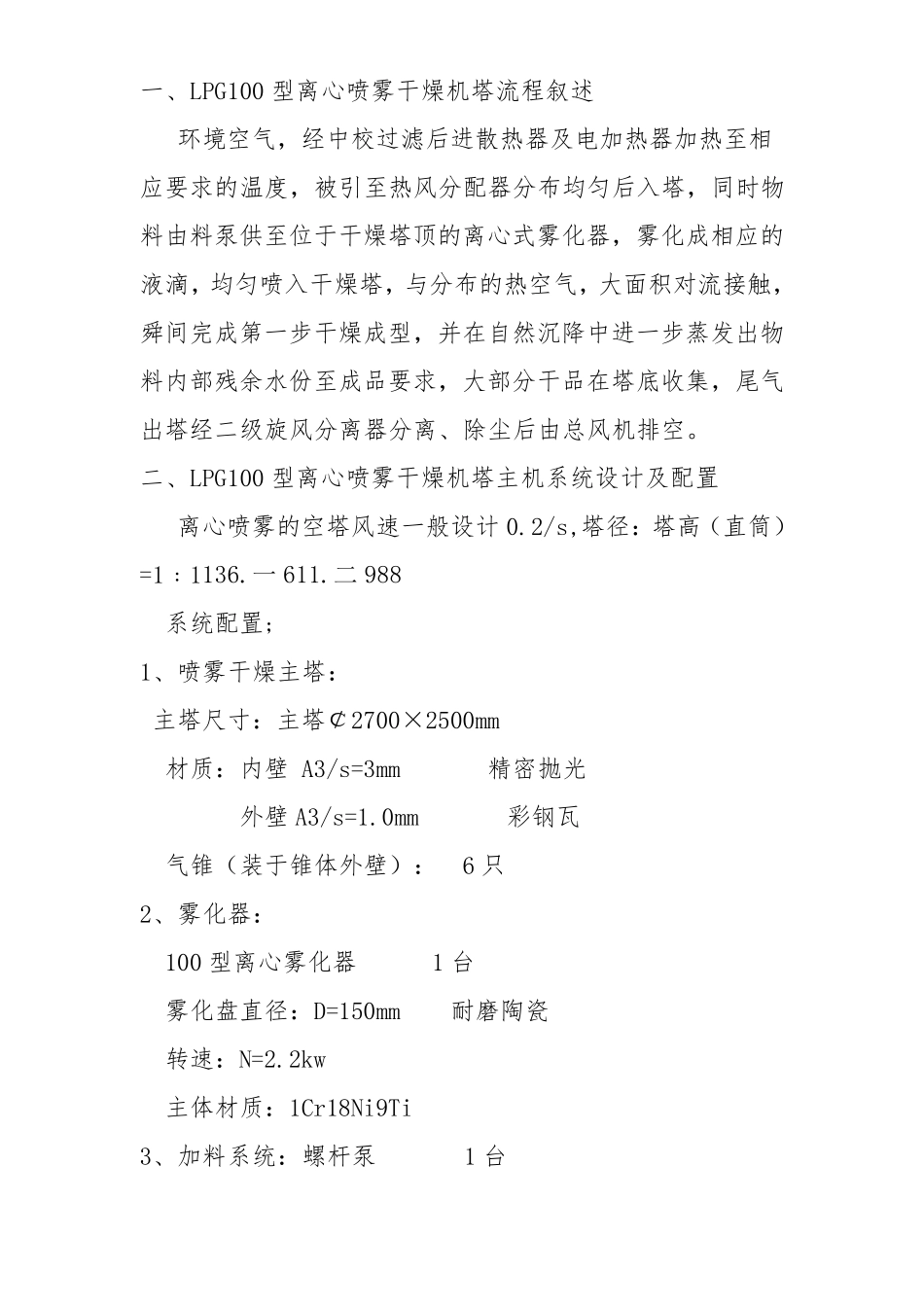

LPG100型离心喷雾干燥机塔方案_第1页
1/3

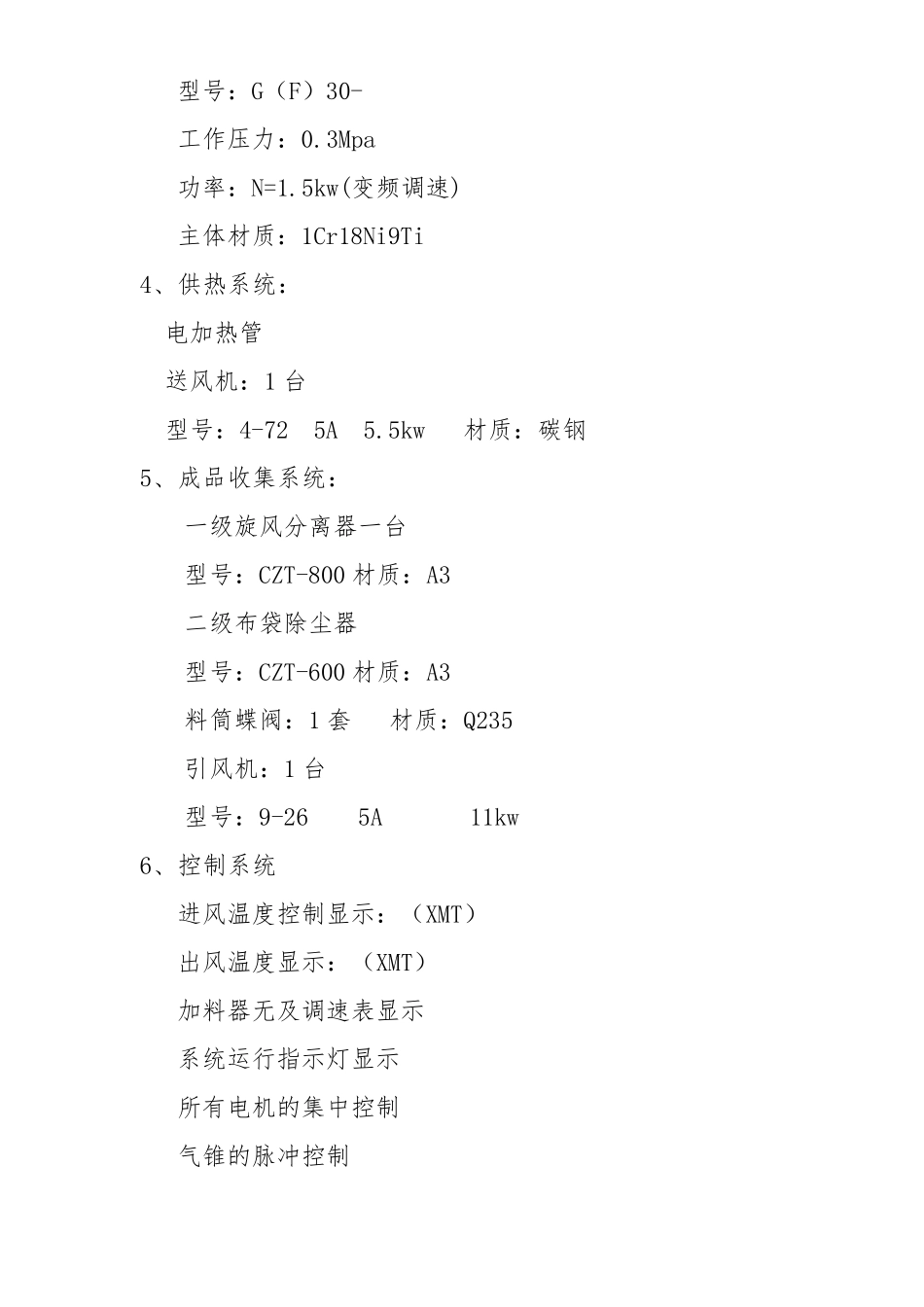

LPG100型离心喷雾干燥机塔方案_第2页
2/3

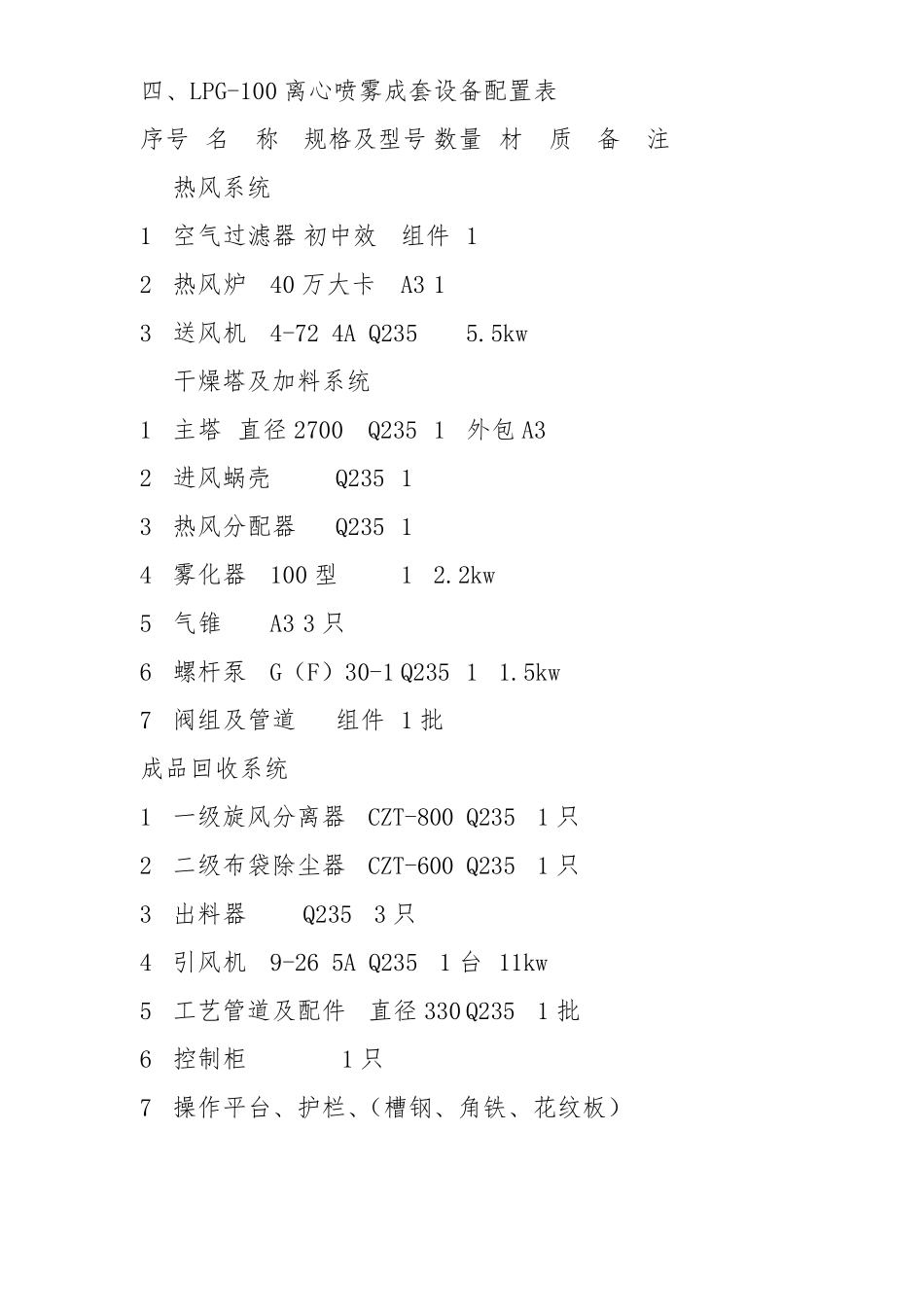

LPG100型离心喷雾干燥机塔方案_第3页
3/3
一、LPG100 型离心喷雾干燥机塔流程叙述 环境空气,经中校过滤后进散热器及电加热器加热至相应要求的温度,被引至热风分配器分布均匀后入塔,同时物料由料泵供至位于干燥塔顶的离心式雾化器,雾化成相应的液滴,均匀喷入干燥塔,与分布的热空气,大面积对流接触,舜间完成第一步干燥成型,并在自然沉降中进一步蒸发出物料内部残余水份至成品要求,大部分干品在塔底收集,尾气出塔经二级旋风分离器分离、除尘后由总风机排空。 二、LPG100 型离心喷雾干燥机塔主机系统设计及配置 离心喷雾的空塔风速一般设计0.2/s,塔径:塔高(直筒)=1﹕1136.一 611.二988 系统配置; 1、喷雾干燥主塔: 主塔尺寸:主塔¢2700×2500mm 材质:内壁 A3/s=3mm 精密抛光 外壁A3/s=1.0mm 彩钢瓦 气锥(装于锥体外壁): 6 只 2、雾化器: 100 型离心雾化器 1 台 雾化盘直径:D=150mm 耐磨陶瓷 转速:N=2.2kw 主体材质:1Cr18Ni9Ti 3、加料系统:螺杆泵 1 台 型号:G(F)30- 工作压力:0.3Mpa 功率:N=1.5kw(变频调速) 主体材质:1Cr18Ni9Ti 4、供热系统: 电加热管 送风机:1 台 型号:4-72 5A 5.5kw 材质:碳钢 5、成品收集系统: 一级旋风分离器一台 型号:CZT-800 材质:A3 二级布袋除尘器 型号:CZT-600 材质:A3 料筒蝶阀:1 套 材质:Q235 引风机:1 台 型号:9-26 5A 11kw 6、控制系统 进风温度控制显示:(XMT) 出风温度显示:(XMT) 加料器无及调速表显示 系统运行指示灯显示 所有电机的集中控制 气锥的脉冲控制 四、LPG-100 离心喷雾成套设备配置表 序号 名 称 规格及型号 数量 材 质 备 注 热风系统 1 空气过滤器 初中效 组件 1 2 热风炉 40 万大卡 A3 1 3 送风机 4-72 4A Q235 5.5kw 干燥塔及加料系统 1 主塔 直径2700 Q235 1 外包A3 2 进风蜗壳 Q235 1 3 热风分配器 Q235 1 4 雾化器 100 型 1 2.2kw 5 气锥 A3 3 只 6 螺杆泵 G(F)30-1 Q235 1 1.5kw 7 阀组及管道 组件 1 批 成品回收系统 1 一级旋风分离器 CZT-800 Q235 1 只 2 二级布袋除尘器 CZT-600 Q235 1 只 3 出料器 Q235 3 只 4 引风机 9-26 5A Q235 1 台 11kw 5 工艺管道及配件 直径330 Q235 1 批 6 控制柜 1 只 7 操作平台、护栏、(槽钢、角铁、花纹板)
