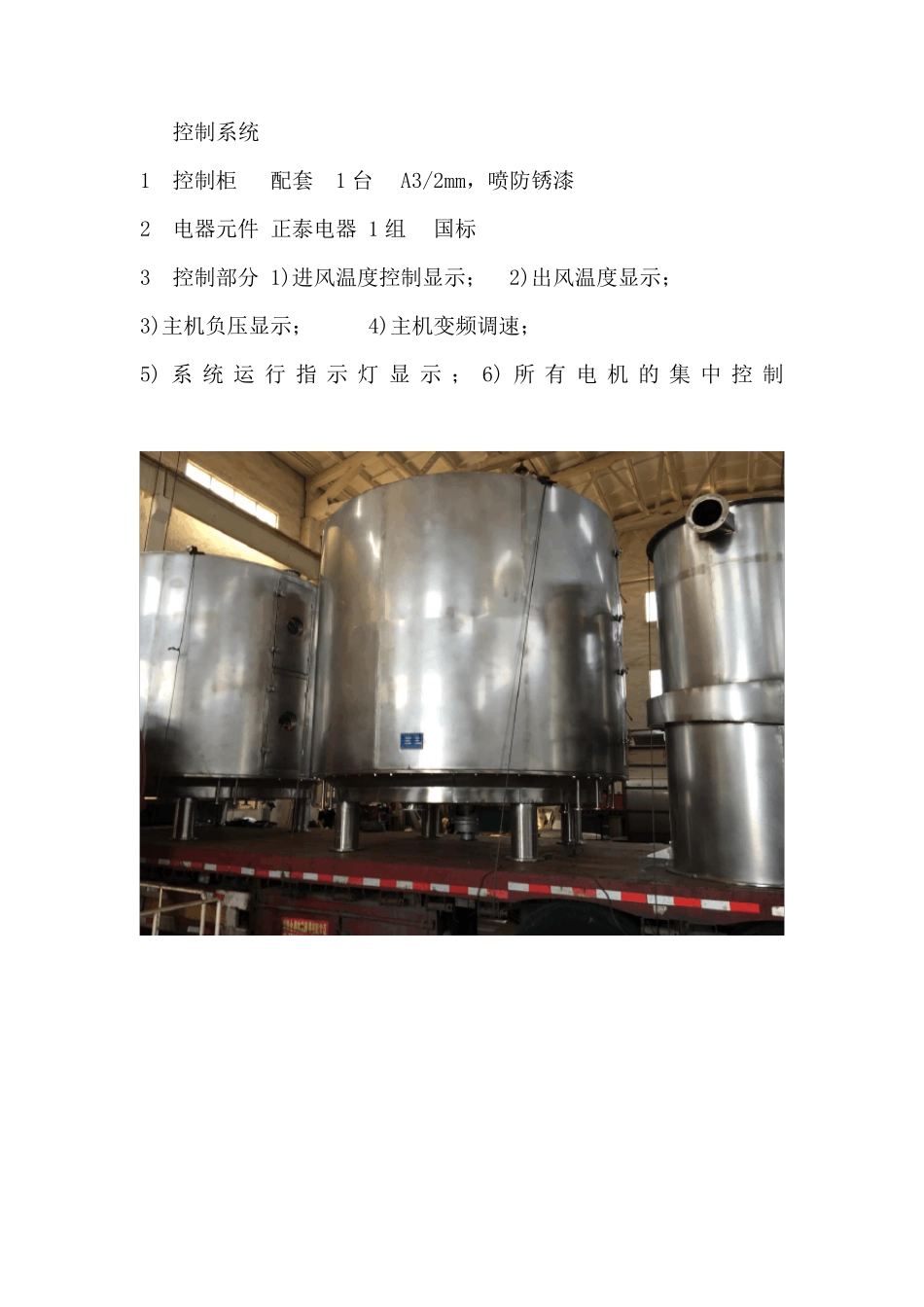

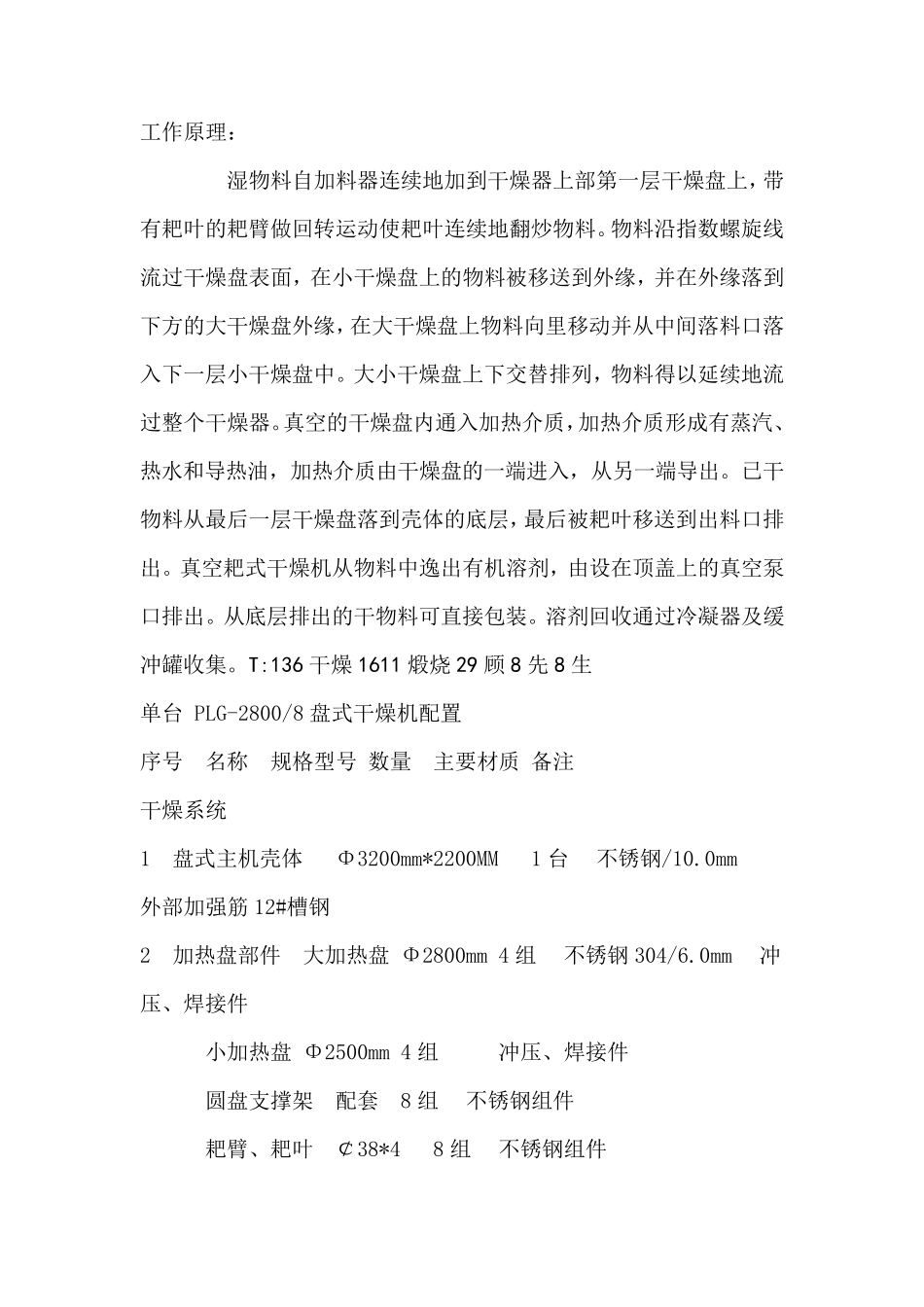

工作原理： 湿物料自加料器连续地加到干燥器上部第一层干燥盘上，带有耙叶的耙臂做回转运动使耙叶连续地翻炒物料。物料沿指数螺旋线流过干燥盘表面，在小干燥盘上的物料被移送到外缘，并在外缘落到下方的大干燥盘外缘，在大干燥盘上物料向里移动并从中间落料口落入下一层小干燥盘中。大小干燥盘上下交替排列，物料得以延续地流过整个干燥器。真空的干燥盘内通入加热介质，加热介质形成有蒸汽、热水和导热油，加热介质由干燥盘的一端进入，从另一端导出。已干物料从最后一层干燥盘落到壳体的底层，最后被耙叶移送到出料口排出。真空耙式干燥机从物料中逸出有机溶剂，由设在顶盖上的真空泵口排出。从底层排出的干物料可直接包装。溶剂回收通过冷凝器及缓冲罐收集。T:136干燥1611 煅烧29顾8先8生 单台 PLG-2800/8 盘式干燥机配置 序号 名称 规格型号 数量 主要材质 备注 干燥系统 1 盘式主机壳体 Φ3200mm*2200MM 1 台 不锈钢/10.0mm 外部加强筋12#槽钢 2 加热盘部件 大加热盘 Φ2800mm 4 组 不锈钢304/6.0mm 冲压、焊接件 小加热盘 Φ2500mm 4 组 冲压、焊接件 圆盘支撑架 配套 8 组 不锈钢组件 耙臂、耙叶 ￠38*4 8 组 不锈钢组件 耙臂座 配套 8 组 不锈钢组件 线切割 3 热水进、出管 配套 1 组 不锈钢 DN40 4 连接风管组合 (含90o 弯管) 配套 1 组 不锈钢/3.0mm 5 传动部分 传动主轴 ￠159x20 1 组 不锈钢304 填料密封 配套 2 组 组件 轴承及轴承座 配套 2 组 组件 传动电机 7.5kw 1 台 国标 减速机 WPO-200 国标 联轴器 配套 国标 6 出料关风机器 BGFY5L-0.75kw 2 台 SUS304 组件 7 主机支架 ￠159x8 1 套 碳钢管 8 加料斗 500*500 1 套 不锈钢304 9 加料器 500L 1 套 不锈钢 2.2KW 10 进料球阀 DN200 2 套 不锈钢 抽真空 11 出料球阀 DN200 2 套 不锈钢 抽真空 12 出料球阀 DN100 2 套 不锈钢 抽真空 13 出料料筒 250L 2 套 不锈钢 尾气处理系统 1 真空罩 直径250*500 1 套 不锈钢 2 连接管道 1 套 不锈钢 3 真空泵 1 台 A3 组件 客户自配 控制系统 1 控制柜 配套 1 台 A3/2mm，喷防锈漆 2 电器元件 正泰电器 1 组 国标 3 控制部分 1)进风温度控制显示； 2)出风温度显示； 3)主机负压显示； 4)主机变频调速； 5) 系统运行指示灯显示；6) 所有电机的集中 控制
