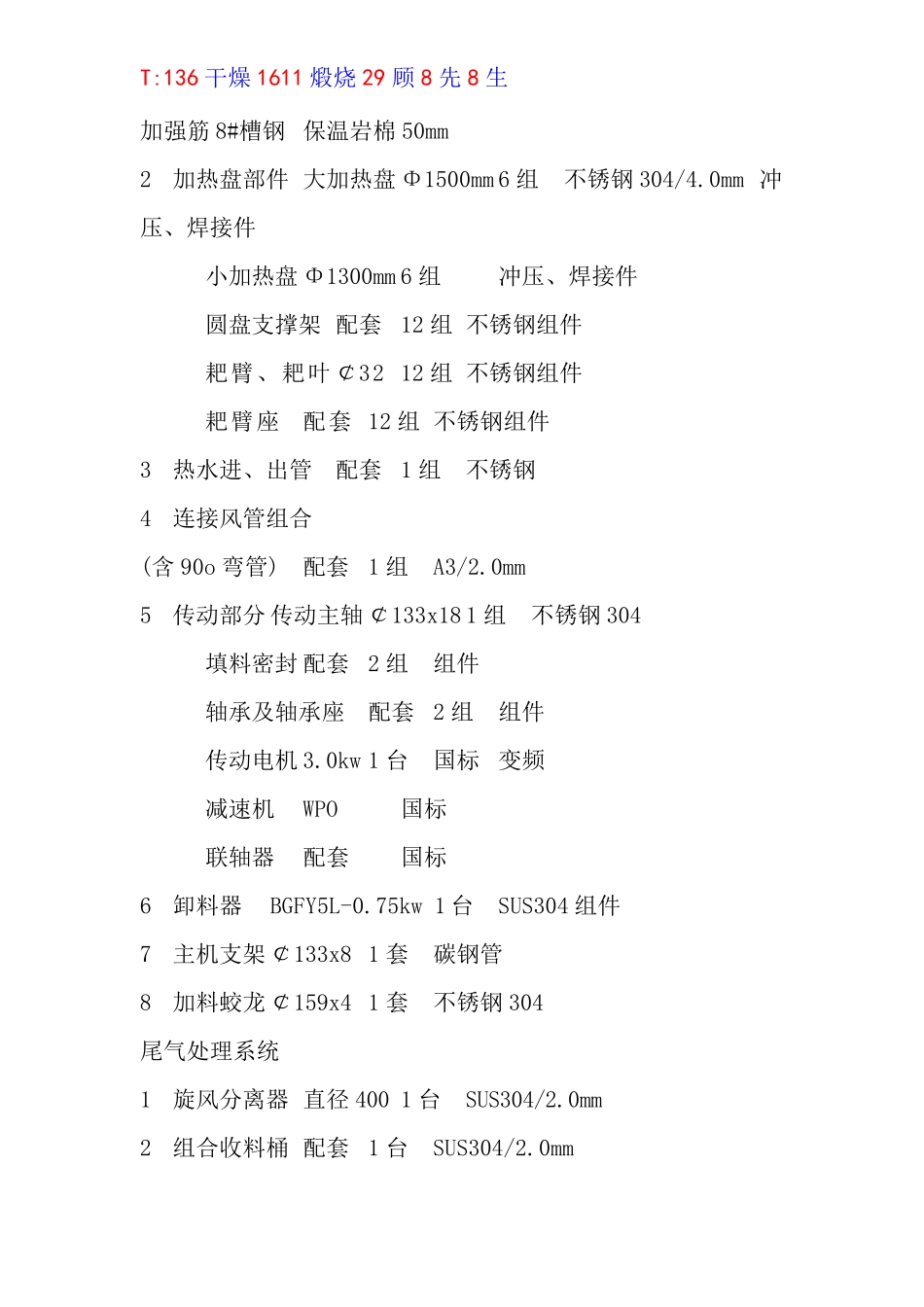

T:136干燥1611 煅烧29顾8先8生 粉状物料干燥 一、客户提供的参数及要求 1、物料名称：粉状物料 2、初 水 份：10% 3、终 水 份：0.5% 4、堆 比 重：约0.75 5、粒 度：晶体状 6、产 量：约300KG 7、热 源: 蒸汽 8、干燥方法：盘式干燥 9、除尘方式：旋风分离器 10、设备材质：物料接触部分SUS304 二、 工作原理： 湿物料自加料器连续地加到干燥器上部第一层干燥盘上，带有耙叶的耙 臂做回转运动使耙叶连续地翻炒物料。物料沿指数螺旋线流过干燥盘表面， 在小干燥盘上的物料被移送到外缘，并在外缘落到下方的大干燥盘外缘，在 大干燥盘上物料向里移动并从中间落料口落入下一层小干燥盘中。大小干燥 盘上下交替排列，物料得以延续地流过整个干燥器。中空的T:136干燥1611 煅烧29顾8先8生 干燥盘内通入加 热介质，加热介质形成有饱和蒸汽、热水和导热油，加热介质由干燥盘的一 端进入，从另一端导出。已干物料从最后一层干燥盘落到壳体的底层，最后 被耙叶移送到出料口排出。湿份从物料中逸出，由设在顶盖上的排湿口排出， 真空型盘式干燥器的湿气由设在顶盖上的真空泵口抽出。从底层排出的干物 料可直接包装。 三、以下是单台 PLG-1500/12 盘式干燥机配置 序号 名称 规格型号 数量 主要材质 备注 热风系统 1 空气过滤器 初效 1 无纺布，外框A3/2mm 2 进热风 管道 直管 配套 1 组 不锈钢/2.0mm 法兰A3/8mm 弯管 配套 变径管 配套 干燥系统 1 盘式主机壳体 Φ1700mm 1 台 内壁不锈钢/4.0mm 外封A3/2.0mm T:136干燥1611 煅烧29顾8先8生 加强筋8#槽钢 保温岩棉50mm 2 加热盘部件 大加热盘 Φ1500mm 6 组 不锈钢304/4.0mm 冲压、焊接件 小加热盘 Φ1300mm 6 组 冲压、焊接件 圆盘支撑架 配套 12 组 不锈钢组件 耙臂、耙叶 ￠32 12 组 不锈钢组件 耙臂座 配套 12 组 不锈钢组件 3 热水进、出管 配套 1 组 不锈钢 4 连接风管组合 (含90o 弯管) 配套 1 组 A3/2.0mm 5 传动部分 传动主轴 ￠133x18 1 组 不锈钢304 填料密封 配套 2 组 组件 轴承及轴承座 配套 2 组 组件 传动电机 3.0kw 1 台 国标 变频 减速机 WPO 国标 联轴器 配套 国标 6 卸料器 BGFY5L-0.75kw 1 台 SUS304 组件 7 主机支架 ￠133x8 1 套 碳钢管 8 加料蛟龙 ￠159x4 1 套 不锈钢304 尾气处理系统 1 旋风分离器 ...
