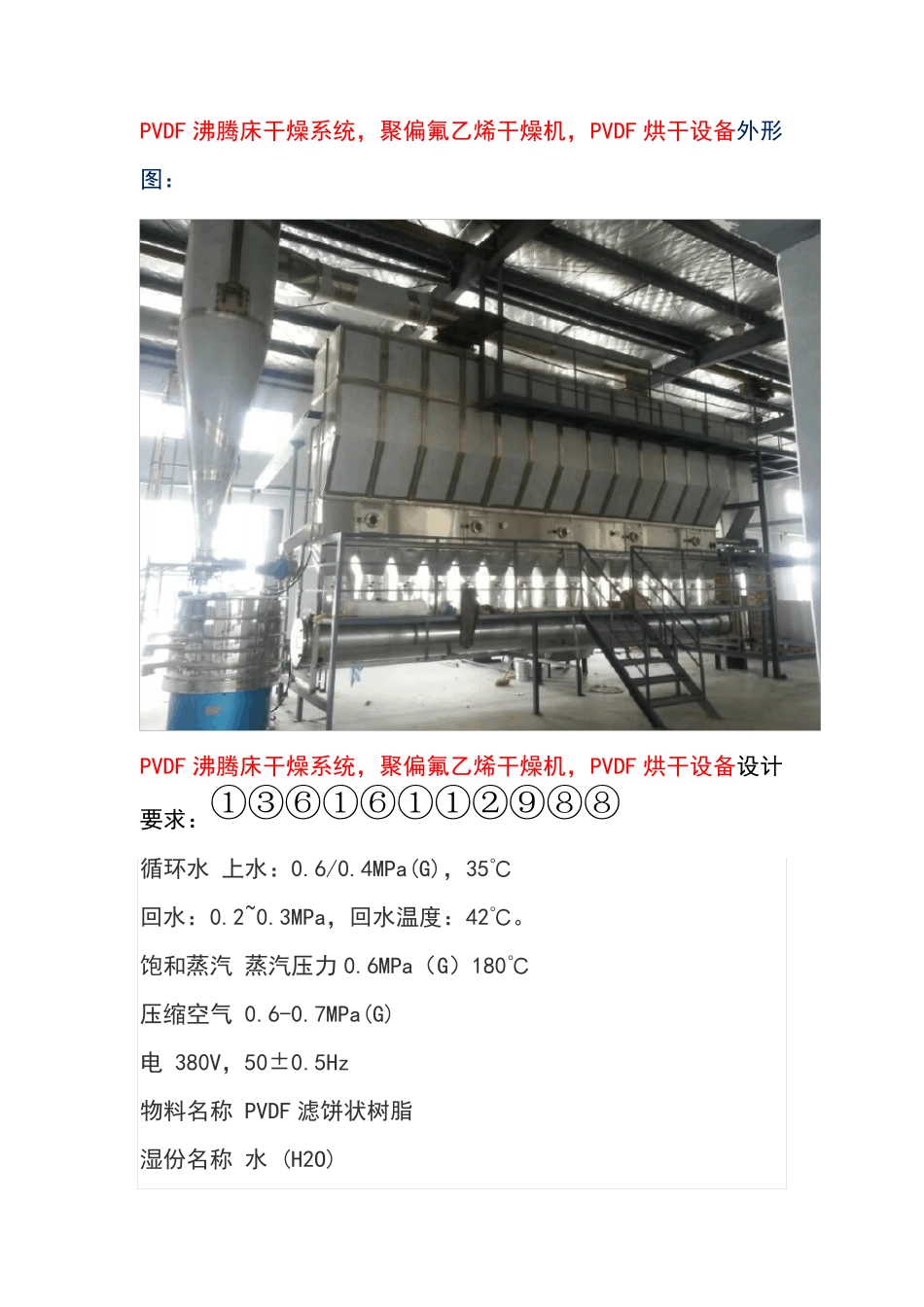

PVDF沸腾床干燥系统,聚偏氟乙烯烘干机 选型方案_第1页
1/3

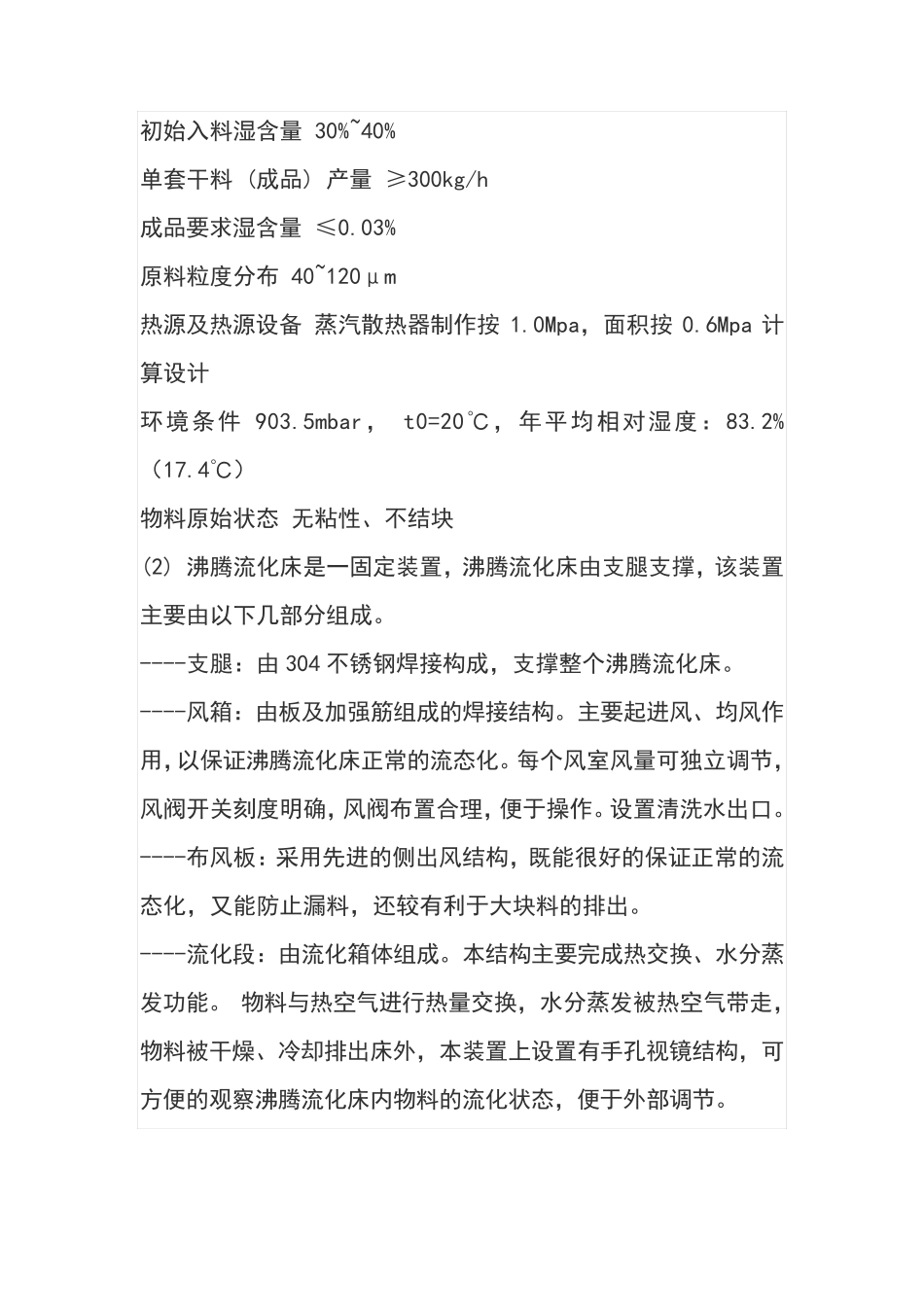

PVDF沸腾床干燥系统,聚偏氟乙烯烘干机 选型方案_第2页
2/3
PVDF沸腾床干燥系统,聚偏氟乙烯烘干机 选型方案_第3页
3/3
PVDF 沸腾床干燥系统,聚偏氟乙烯干燥机,PVDF 烘干设备外形图: PVDF 沸腾床干燥系统,聚偏氟乙烯干燥机,PVDF 烘干设备设计要求:①③⑥①⑥①①②⑨⑧⑧ 循环水 上水:0.6/0.4MPa(G),35℃ 回水:0.2~0.3MPa,回水温度:42℃。 饱和蒸汽 蒸汽压力0.6MPa(G)180℃ 压缩空气 0.6-0.7MPa(G) 电 380V,50±0.5Hz 物料名称 PVDF 滤饼状树脂 湿份名称 水 (H2O) 初始入料湿含量 30%~40% 单套干料 (成品) 产量 ≥300kg/h 成品要求湿含量 ≤0.03% 原料粒度分布 40~120μm 热源及热源设备 蒸汽散热器制作按1.0Mpa,面积按0.6Mpa 计算设计 环境条件 903.5mbar, t0=20℃,年平均相对湿度:83.2%(17.4℃) 物料原始状态 无粘性、不结块 (2) 沸腾流化床是一固定装置,沸腾流化床由支腿支撑,该装置主要由以下几部分组成。 ----支腿:由304 不锈钢焊接构成,支撑整个沸腾流化床。 ----风箱:由板及加强筋组成的焊接结构。主要起进风、均风作用,以保证沸腾流化床正常的流态化。每个风室风量可独立调节,风阀开关刻度明确,风阀布置合理,便于操作。设置清洗水出口。 ----布风板:采用先进的侧出风结构,既能很好的保证正常的流态化,又能防止漏料,还较有利于大块料的排出。 ----流化段:由流化箱体组成。本结构主要完成热交换、水分蒸发功能。 物料与热空气进行热量交换,水分蒸发被热空气带走,物料被干燥、冷却排出床外,本装置上设置有手孔视镜结构,可方便的观察沸腾流化床内物料的流化状态,便于外部调节。
