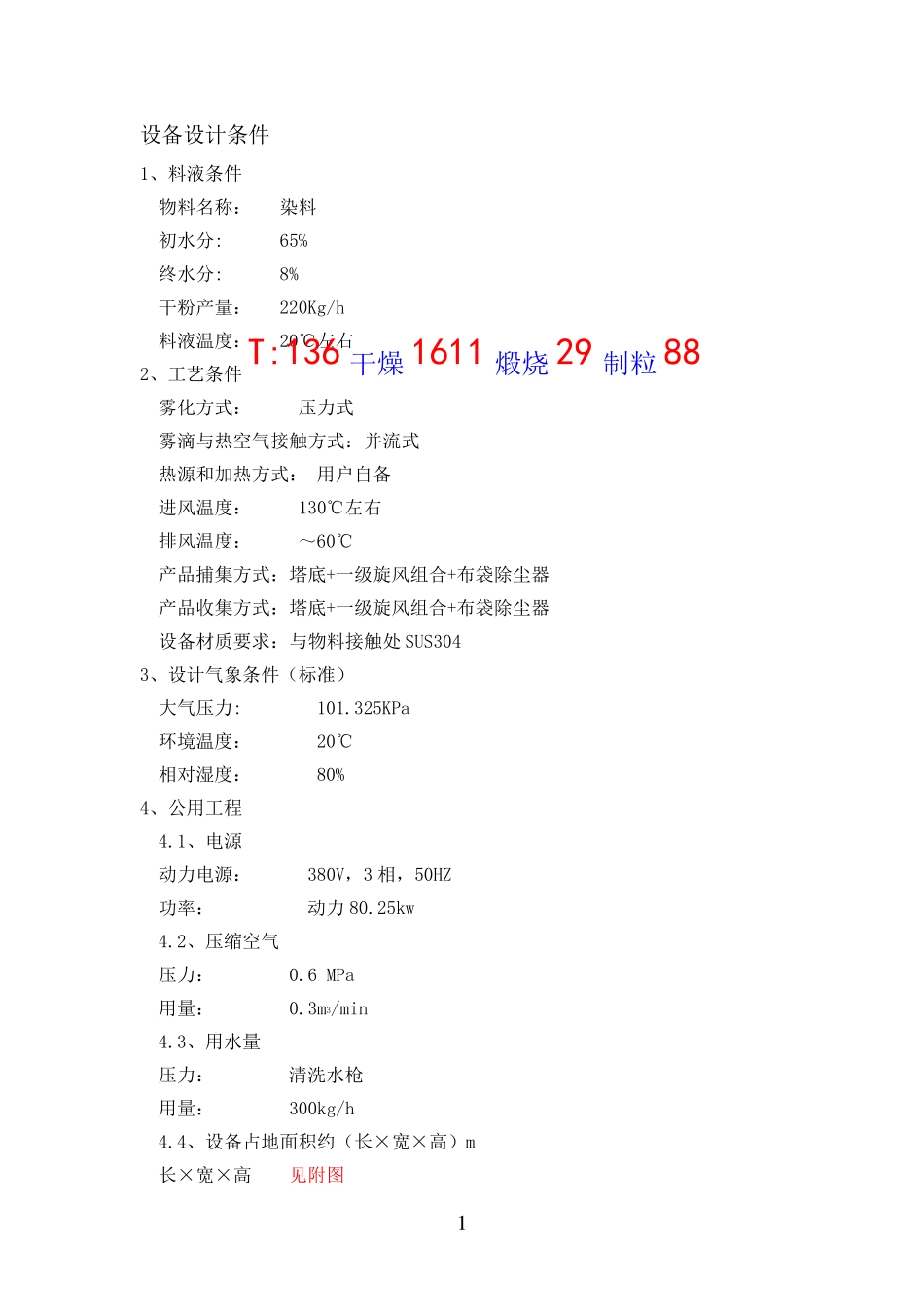

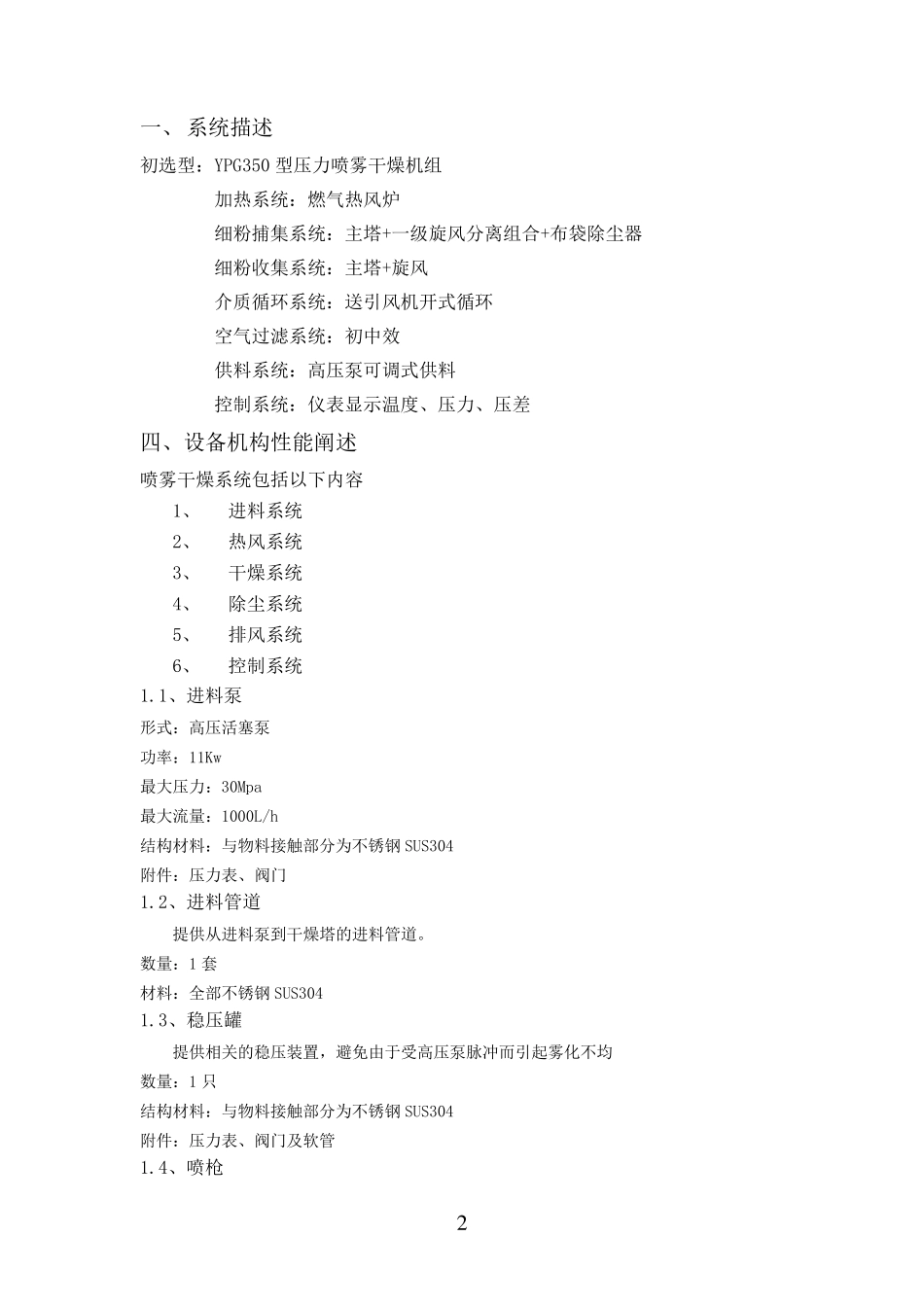

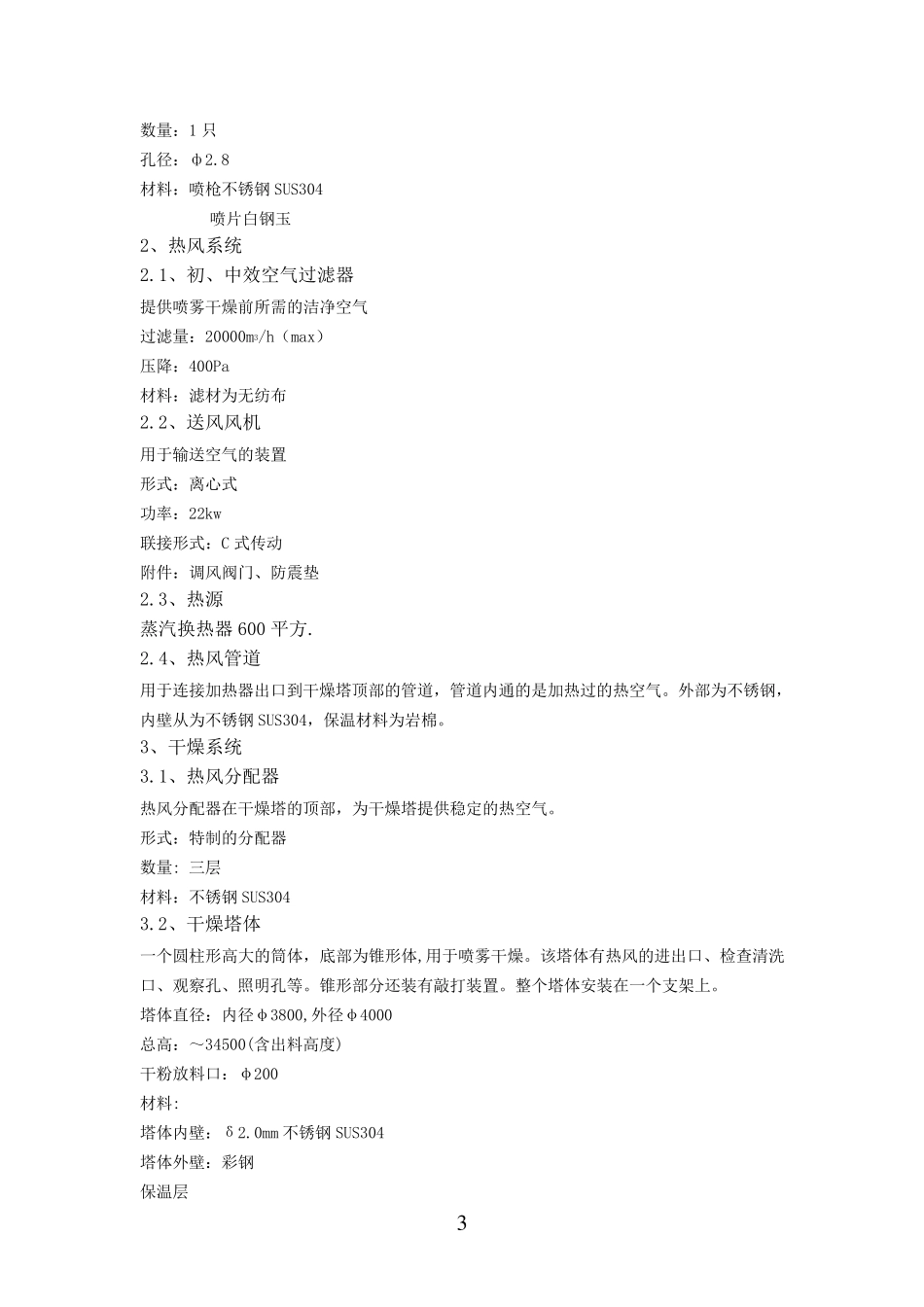

1 设备设计条件 1、料液条件 物料名称： 染料 初水分: 65% 终水分: 8% 干粉产量： 220Kg/h 料液温度： 20℃左右 2、工艺条件T:136干燥1611 煅烧29制粒88 雾化方式： 压力式 雾滴与热空气接触方式：并流式 热源和加热方式： 用户自备 进风温度： 130℃左右 排风温度： ～60℃ 产品捕集方式：塔底+一级旋风组合+布袋除尘器 产品收集方式：塔底+一级旋风组合+布袋除尘器 设备材质要求：与物料接触处SUS304 3、设计气象条件（标准） 大气压力: 101.325KPa 环境温度： 20℃ 相对湿度： 80% 4、公用工程 4.1、电源 动力电源： 380V，3 相，50HZ 功率： 动力80.25kw 4.2、压缩空气 压力： 0.6 MPa 用量： 0.3m3/min 4.3、用水量 压力： 清洗水枪 用量： 300kg/h 4.4、设备占地面积约（长×宽×高）m 长×宽×高 见附图 2 一、 系统描述 初选型：YPG350 型压力喷雾干燥机组 加热系统：燃气热风炉 细粉捕集系统：主塔+一级旋风分离组合+布袋除尘器 细粉收集系统：主塔+旋风 介质循环系统：送引风机开式循环 空气过滤系统：初中效 供料系统：高压泵可调式供料 控制系统：仪表显示温度、压力、压差 四、设备机构性能阐述 喷雾干燥系统包括以下内容 1、 进料系统 2、 热风系统 3、 干燥系统 4、 除尘系统 5、 排风系统 6、 控制系统 1.1、进料泵 形式：高压活塞泵 功率：11Kw 最大压力：30Mpa 最大流量：1000L/h 结构材料：与物料接触部分为不锈钢SUS304 附件：压力表、阀门 1.2、进料管道 提供从进料泵到干燥塔的进料管道。 数量：1 套 材料：全部不锈钢SUS304 1.3、稳压罐 提供相关的稳压装置，避免由于受高压泵脉冲而引起雾化不均 数量：1 只 结构材料：与物料接触部分为不锈钢SUS304 附件：压力表、阀门及软管 1.4、喷枪 3 数量：1 只 孔径：ф2.8 材料：喷枪不锈钢SUS304 喷片白钢玉 2、热风系统 2.1、初、中效空气过滤器 提供喷雾干燥前所需的洁净空气 过滤量：20000m3/h（max） 压降：400Pa 材料：滤材为无纺布 2.2、送风风机 用于输送空气的装置 形式：离心式 功率：22kw 联接形式：C 式传动 附件：调风阀门、防震垫 2.3、热源 蒸汽换热器600 平方. 2.4、热风管道 用于连接加热器出口到干燥塔顶部的管道，管道内通的是加热过的热空气。外部为不锈钢，内壁从为不锈钢SUS304，保温材料为岩棉。 3、干燥系统 3.1、热风分...
