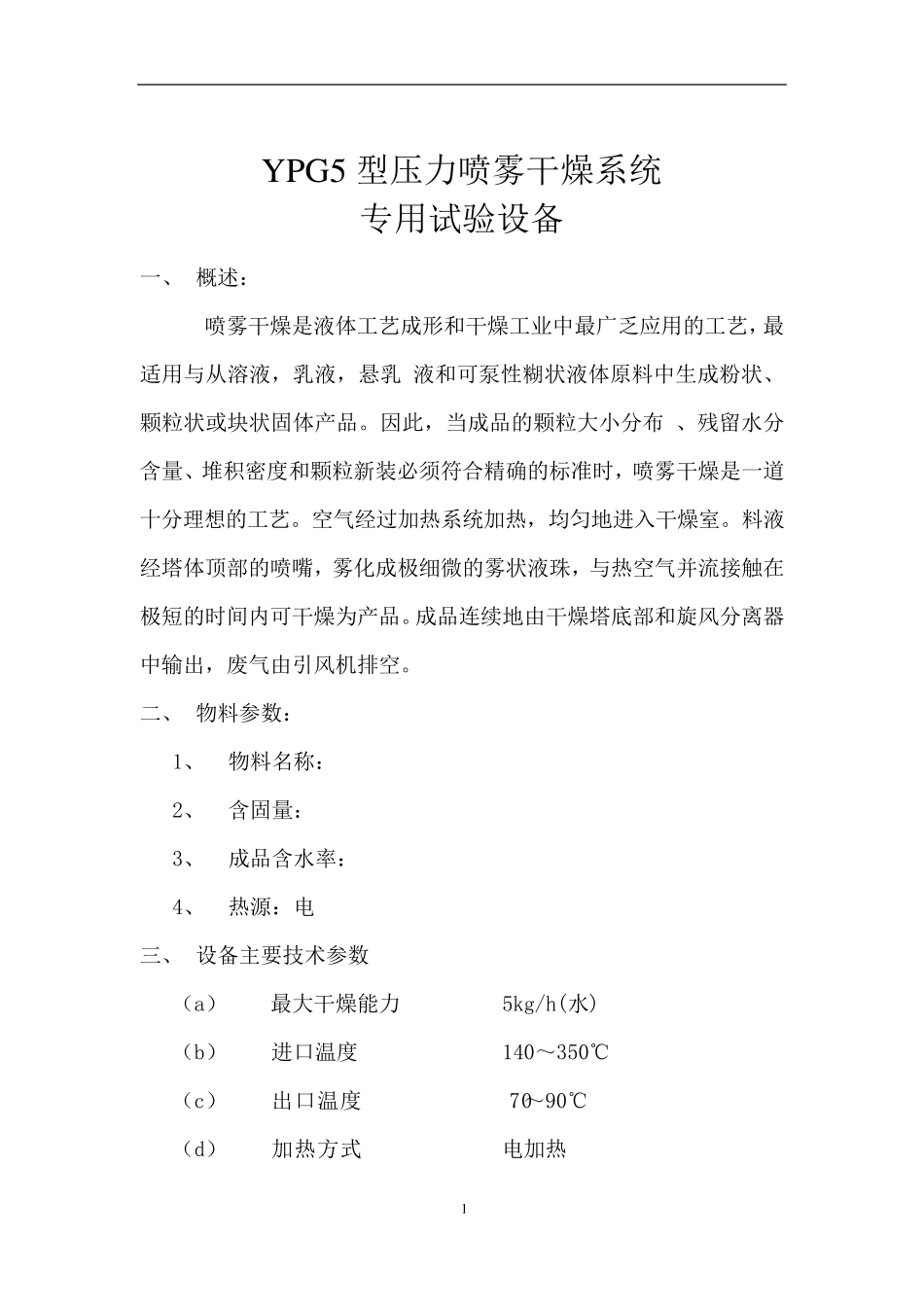

YPG5型压力喷雾干燥系统  实验设备_第1页
1/4

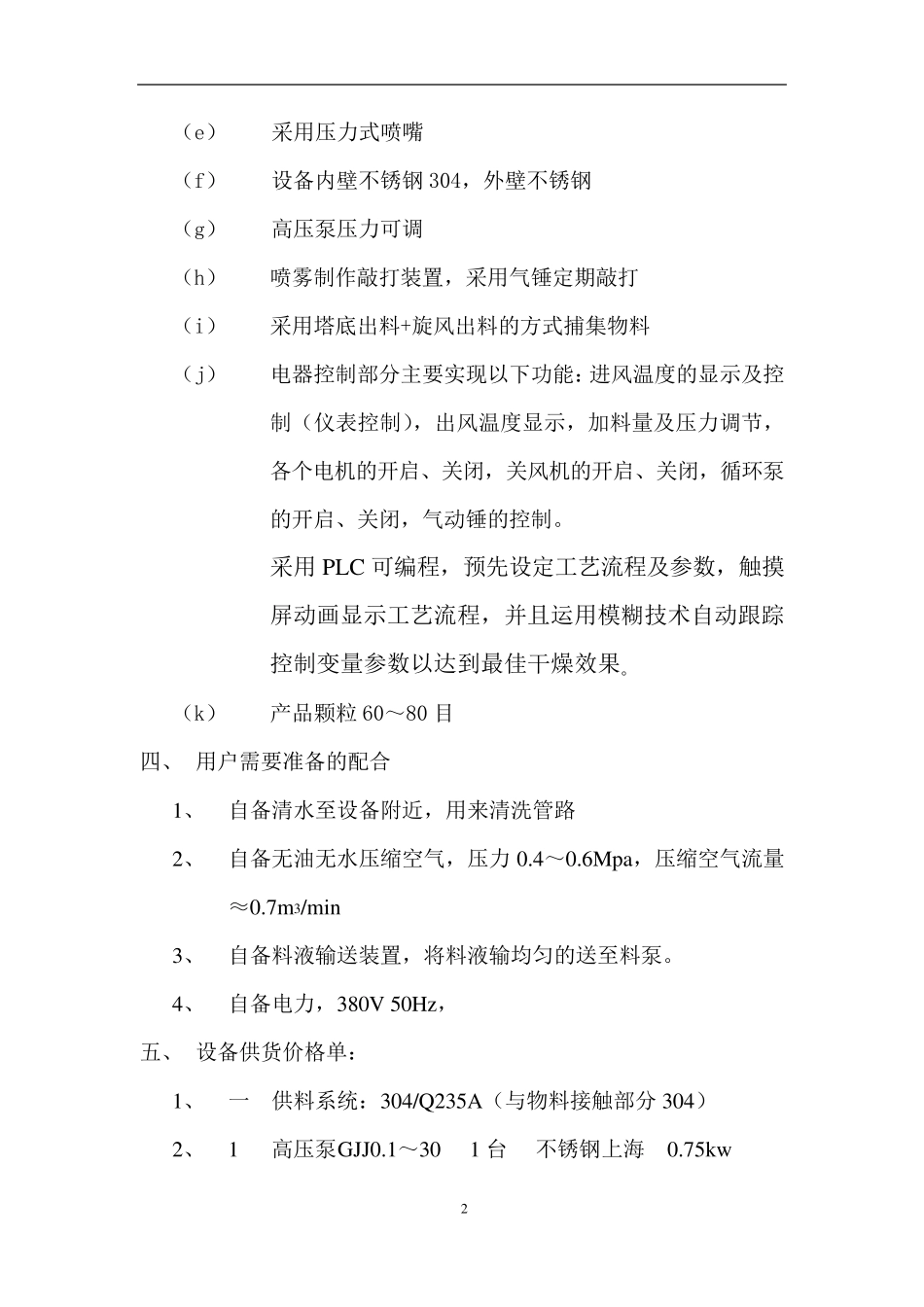

YPG5型压力喷雾干燥系统  实验设备_第2页
2/4

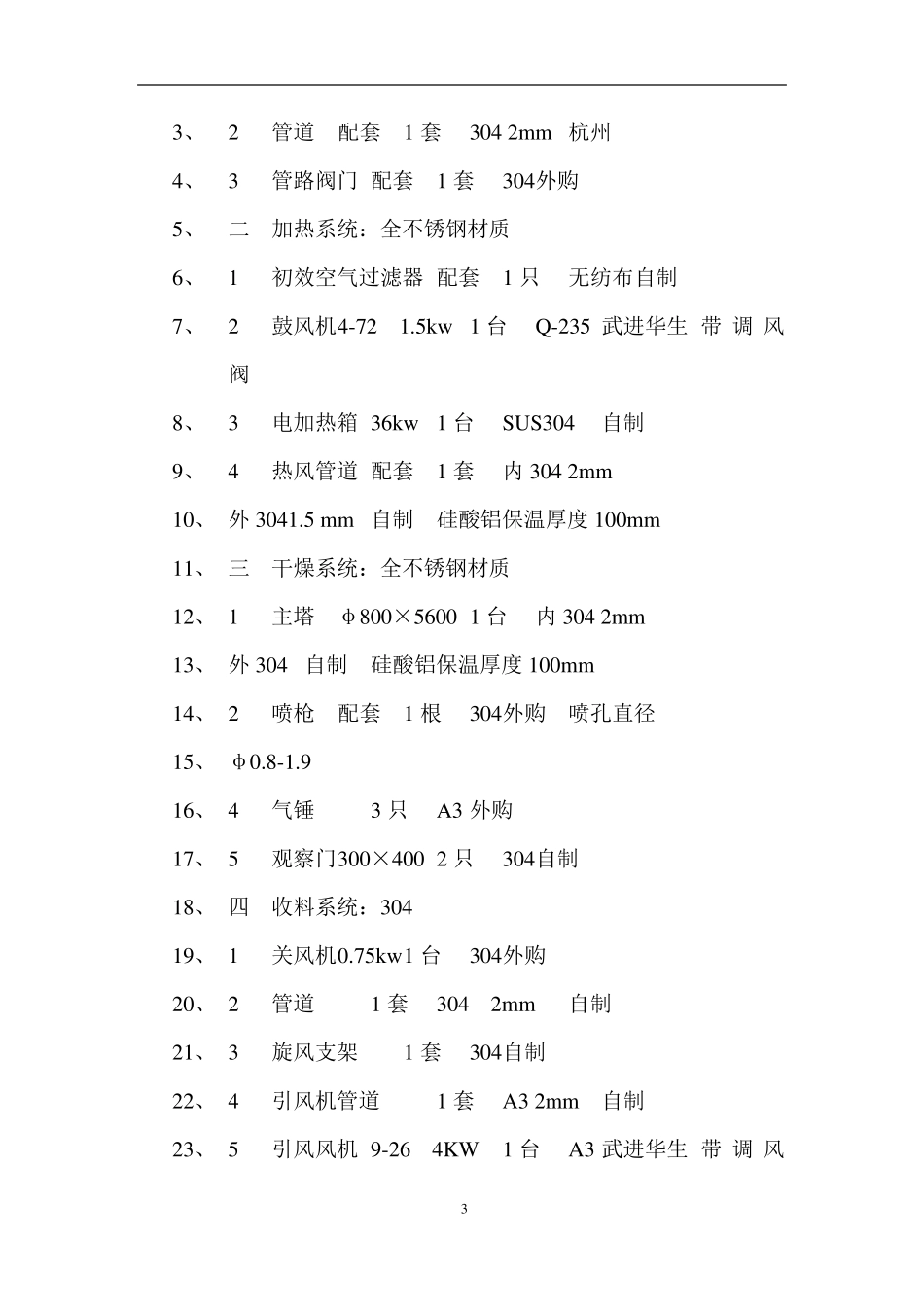

YPG5型压力喷雾干燥系统  实验设备_第3页
3/4
1 YPG5 型压力喷雾干燥系统 专用试验设备 一、 概述: 喷雾干燥是液体工艺成形和干燥工业中最广乏应用的工艺,最适用与从溶液,乳液,悬乳 液和可泵性糊状液体原料中生成粉状、颗粒状或块状固体产品。因此,当成品的颗粒大小分布 、残留水分含量、堆积密度和颗粒新装必须符合精确的标准时,喷雾干燥是一道十分理想的工艺。空气经过加热系统加热,均匀地进入干燥室。料液经塔体顶部的喷嘴,雾化成极细微的雾状液珠,与热空气并流接触在极短的时间内可干燥为产品。成品连续地由干燥塔底部和旋风分离器中输出,废气由引风机排空。 二、 物料参数: 1、 物料名称: 2、 含固量: 3、 成品含水率: 4、 热源:电 三、 设备主要技术参数 (a) 最大干燥能力 5kg/h(水) (b) 进口温度 140~350℃ (c) 出口温度 70~90℃ (d) 加热方式 电加热 2 (e) 采用压力式喷嘴 (f) 设备内壁不锈钢304,外壁不锈钢 (g) 高压泵压力可调 (h) 喷雾制作敲打装置,采用气锤定期敲打 (i) 采用塔底出料+旋风出料的方式捕集物料 (j) 电器控制部分主要实现以下功能:进风温度的显示及控制(仪表控制),出风温度显示,加料量及压力调节,各个电机的开启、关闭,关风机的开启、关闭,循环泵的开启、关闭,气动锤的控制。 采用PLC 可编程,预先设定工艺流程及参数,触摸屏动画显示工艺流程,并且运用模糊技术自动跟踪控制变量参数以达到最佳干燥效果。 (k) 产品颗粒60~80 目 四、 用户需要准备的配合 1、 自备清水至设备附近,用来清洗管路 2、 自备无油无水压缩空气,压力0.4~0.6Mpa,压缩空气流量≈0.7m3/min 3、 自备料液输送装置,将料液输均匀的送至料泵。 4、 自备电力,380V 50Hz, 五、 设备供货价格单: 1、 一 供料系统:304/Q235A(与物料接触部分304) 2、 1 高压泵 GJJ0.1~30 1 台 不锈钢 上海 0.75kw 3 3、 2 管道 配套 1 套 304 2mm 杭州 4、 3 管路阀门 配套 1 套 304 外购 5、 二 加热系统:全不锈钢材质 6、 1 初效空气过滤器 配套 1 只 无纺布 自制 7、 2 鼓风机 4-72 1.5kw 1 台 Q-235 武进华生 带调风阀 8、 3 电加热箱 36kw 1 台 SUS304 自制 9、 4 热风管道 配套 1 套 内304 2mm 10、 外3041.5 mm 自制 硅酸铝保温厚度100mm 11、 三 干燥系统:全不锈钢材质 12、 1 主塔 φ800×56...
