ZLG-0.6-7.5氯化铵流化床干燥机 带冷却VIP免费

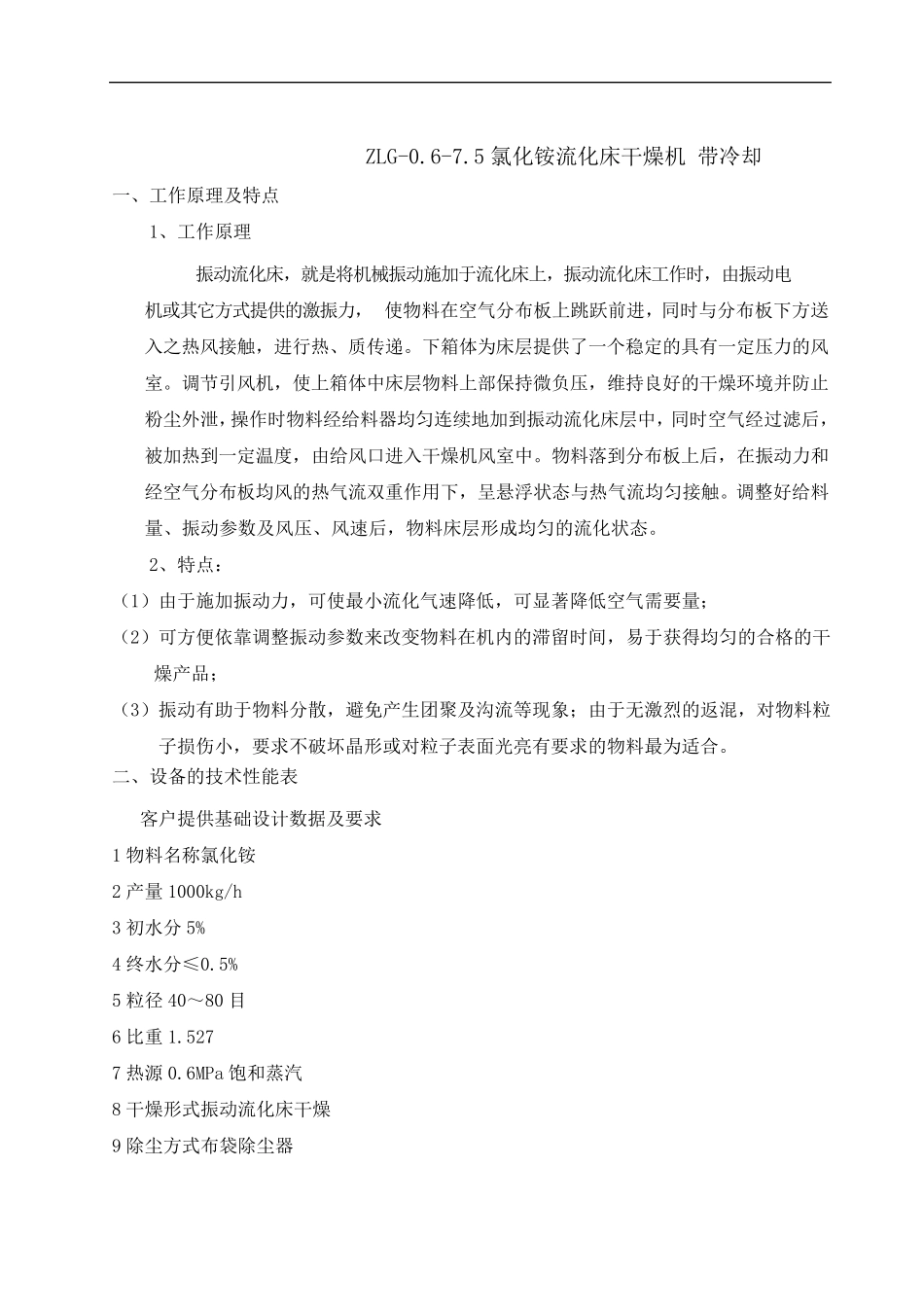

ZLG-0.6-7.5氯化铵流化床干燥机 带冷却_第1页
1/4

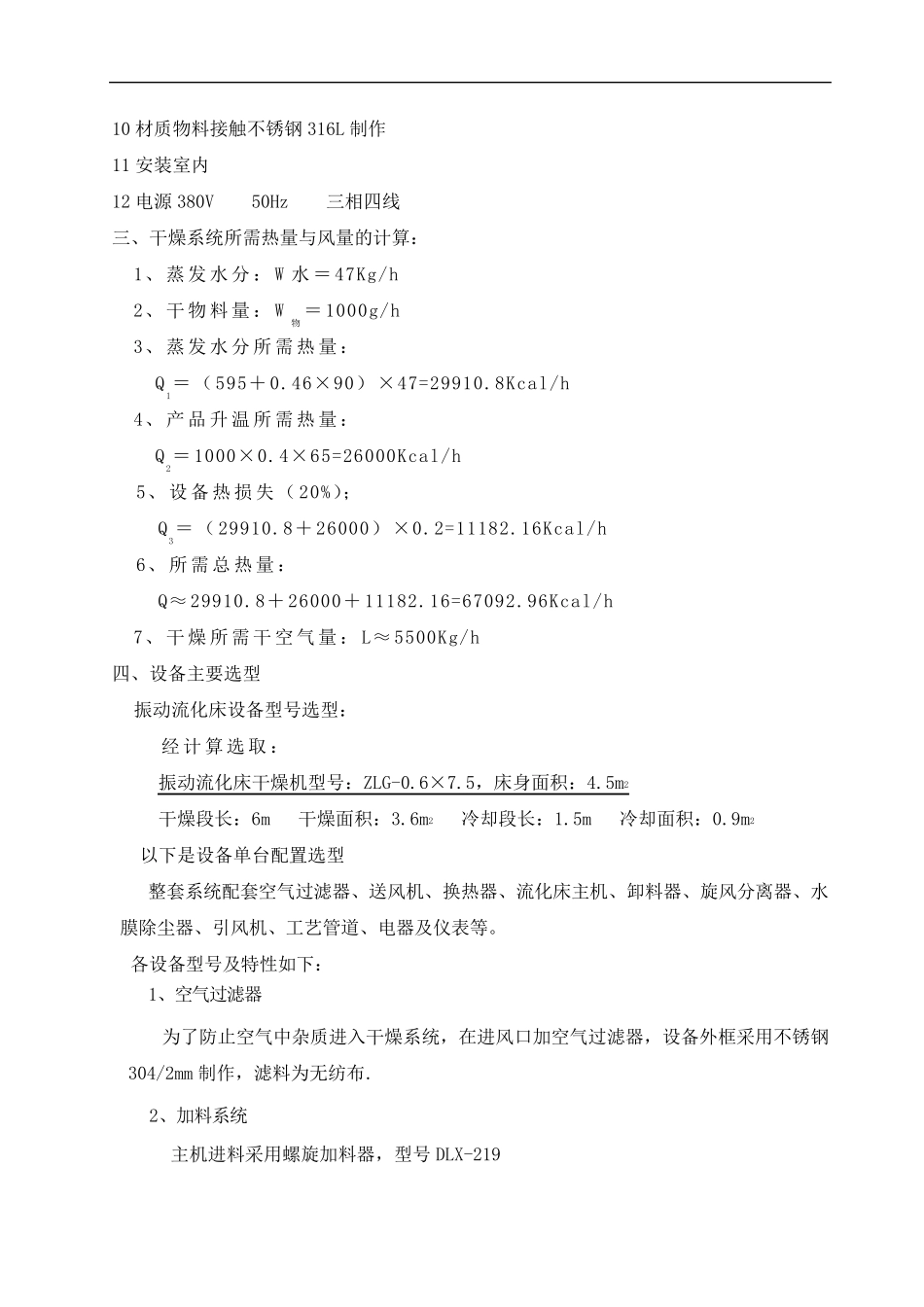

ZLG-0.6-7.5氯化铵流化床干燥机 带冷却_第2页
2/4

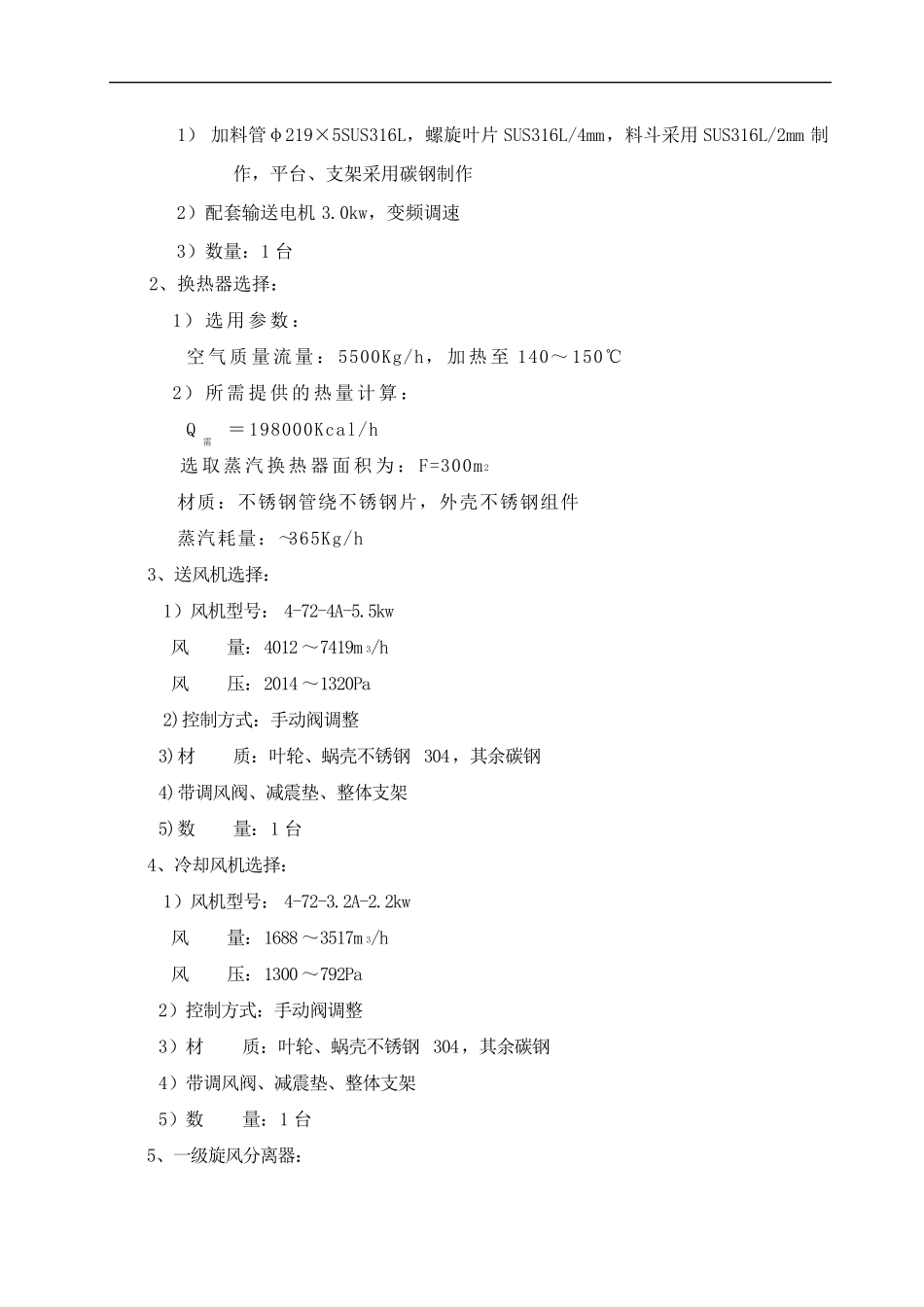

ZLG-0.6-7.5氯化铵流化床干燥机 带冷却_第3页
3/4
ZLG-0.6-7.5 氯化铵流化床干燥机 带冷却 一、工作原理及特点 1、工作原理 振动流化床,就是将机械振动施加于流化床上,振动流化床工作时,由振动电机或其它方式提供的激振力,使物料在空气分布板上跳跃前进,同时与分布板下方送入之热风接触,进行热、质传递。下箱体为床层提供了一个稳定的具有一定压力的风室。调节引风机,使上箱体中床层物料上部保持微负压,维持良好的干燥环境并防止粉尘外泄,操作时物料经给料器均匀连续地加到振动流化床层中,同时空气经过滤后,被加热到一定温度,由给风口进入干燥机风室中。物料落到分布板上后,在振动力和经空气分布板均风的热气流双重作用下,呈悬浮状态与热气流均匀接触。调整好给料量、振动参数及风压、风速后,物料床层形成均匀的流化状态。 2、特点: (1)由于施加振动力,可使最小流化气速降低,可显著降低空气需要量; (2)可方便依靠调整振动参数来改变物料在机内的滞留时间,易于获得均匀的合格的干燥产品; (3)振动有助于物料分散,避免产生团聚及沟流等现象;由于无激烈的返混,对物料粒子损伤小,要求不破坏晶形或对粒子表面光亮有要求的物料最为适合。 二、设备的技术性能表 客户提供基础设计数据及要求 1 物料名称氯化铵 2 产量1000kg/h 3 初水分5% 4 终水分≤0.5% 5 粒径40~80 目 6 比重1.527 7 热源0.6MPa 饱和蒸汽 8 干燥形式振动流化床干燥 9 除尘方式布袋除尘器 10 材质物料接触不锈钢316L 制作 11 安装室内 12 电源380V 50Hz 三相四线 三、干燥系统所需热量与风量的计算: 1、蒸发水分:W 水=47Kg/h 2、干物料量:W物=1000g/h 3、蒸发水分所需热量: Q1=(595+0.46×90)×47=29910.8Kcal/h 4、产品升温所需热量: Q2=1000×0.4×65=26000Kcal/h 5、设备热损失(20%); Q3=(29910.8+26000)×0.2=11182.16Kcal/h 6、所需总热量: Q≈29910.8+26000+11182.16=67092.96Kcal/h 7、干燥所需干空气量:L≈5500Kg/h 四、设备主要选型 振动流化床设备型号选型: 经计算选取: 振动流化床干燥机型号:ZLG-0.6×7.5,床身面积:4.5m2 干燥段长:6m 干燥面积:3.6m2 冷却段长:1.5m 冷却面积:0.9m2 以下是设备单台配置选型 整套系统配套空气过滤器、送风机、换热器、流化床主机、卸料器、旋风分离器、水膜除尘器、引风机、工艺管道、电器及仪表等。 各设备型号及特性如下: 1、空气过滤器 为了防止空气中...
