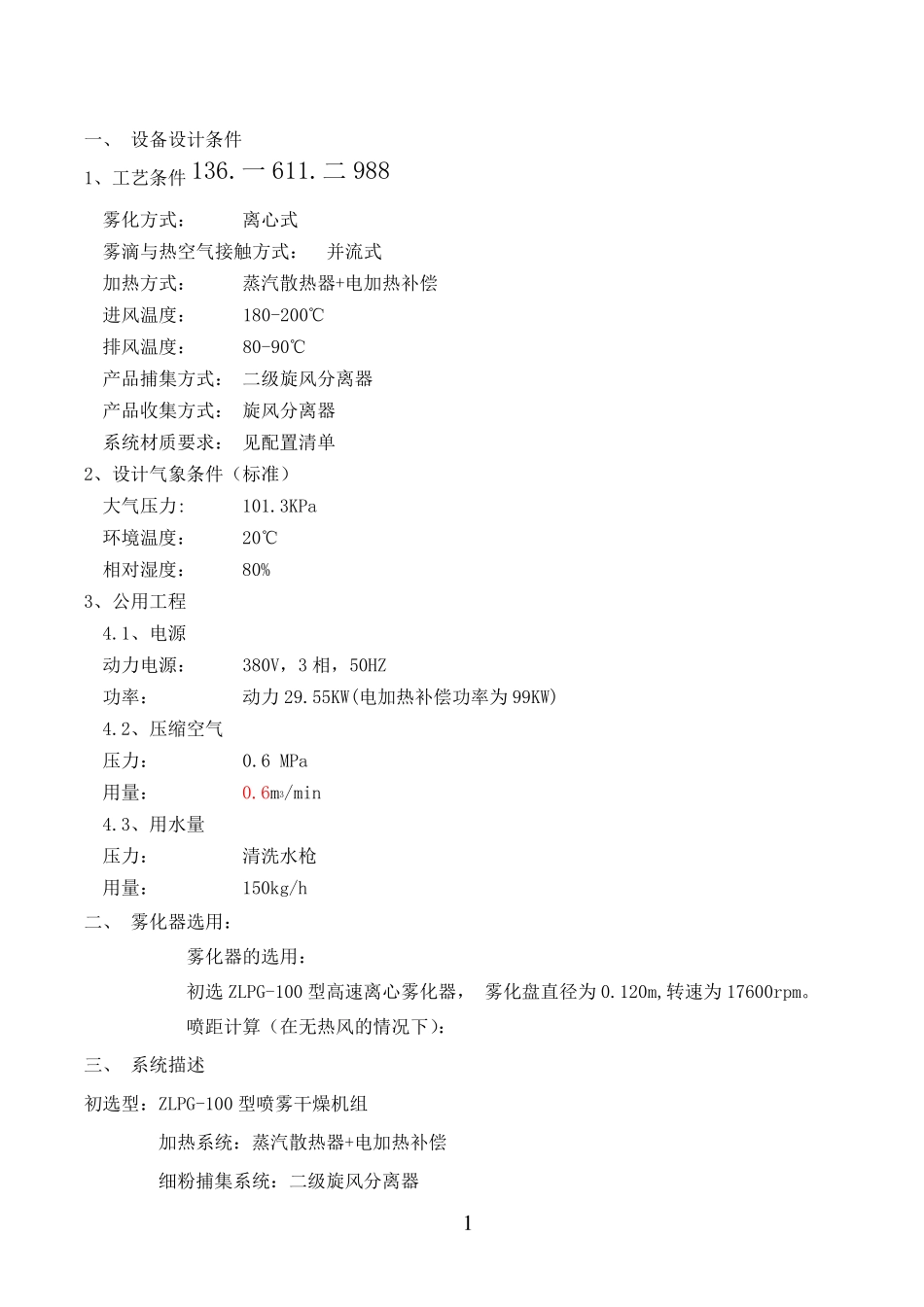

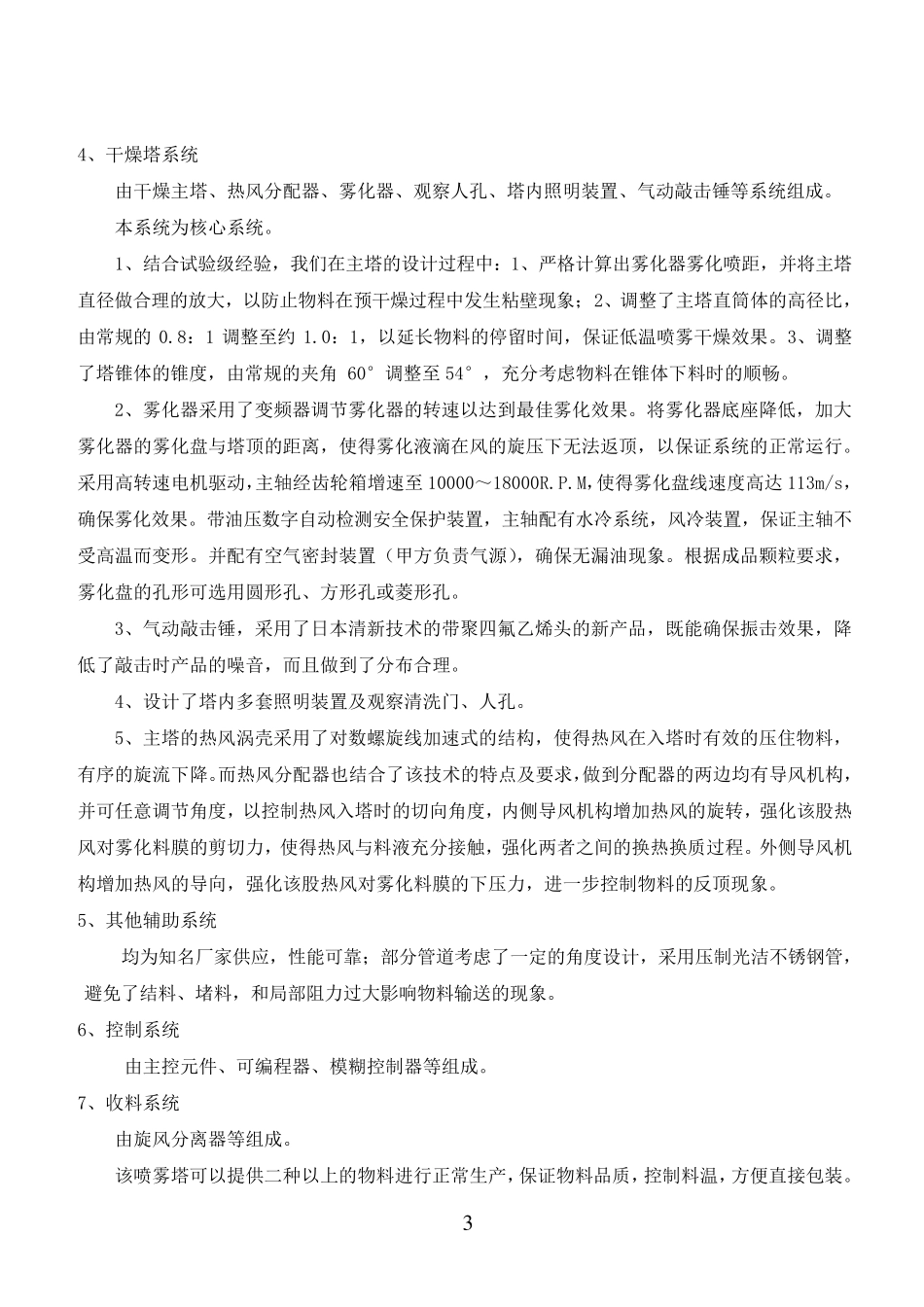

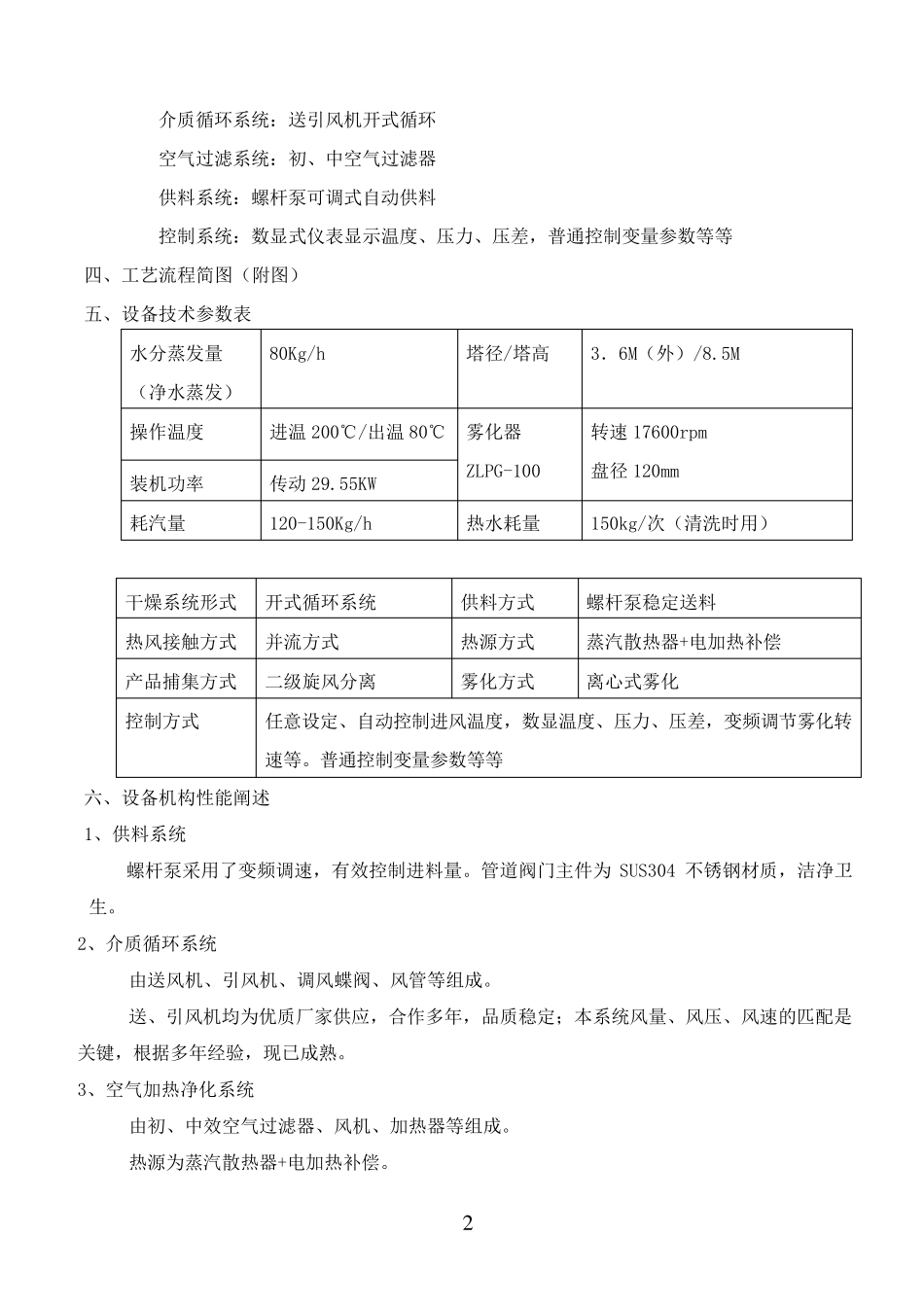

1 一、 设备设计条件 1、工艺条件136.一611.二988 雾化方式： 离心式 雾滴与热空气接触方式： 并流式 加热方式： 蒸汽散热器+电加热补偿 进风温度： 180-200℃ 排风温度： 80-90℃ 产品捕集方式： 二级旋风分离器 产品收集方式： 旋风分离器 系统材质要求： 见配置清单 2、设计气象条件（标准） 大气压力: 101.3KPa 环境温度： 20℃ 相对湿度： 80% 3、公用工程 4.1、电源 动力电源： 380V，3 相，50HZ 功率： 动力29.55KW(电加热补偿功率为99KW) 4.2、压缩空气 压力： 0.6 MPa 用量： 0.6m3/min 4.3、用水量 压力： 清洗水枪 用量： 150kg/h 二、 雾化器选用： 雾化器的选用： 初选ZLPG-100 型高速离心雾化器， 雾化盘直径为0.120m,转速为17600rpm。 喷距计算（在无热风的情况下）： 三、 系统描述 初选型：ZLPG-100 型喷雾干燥机组 加热系统：蒸汽散热器+电加热补偿 细粉捕集系统：二级旋风分离器 2 介质循环系统：送引风机开式循环 空气过滤系统：初、中空气过滤器 供料系统：螺杆泵可调式自动供料 控制系统：数显式仪表显示温度、压力、压差，普通控制变量参数等等 四、工艺流程简图（附图） 五、设备技术参数表 水分蒸发量 （净水蒸发） 80Kg/h 塔径/塔高 3．6M（外）/8.5M 操作温度 进温200℃/出温80℃ 雾化器 ZLPG-100 转速17600rpm 盘径120mm 装机功率 传动29.55KW 耗汽量 120-150Kg/h 热水耗量 150kg/次（清洗时用） 干燥系统形式 开式循环系统 供料方式 螺杆泵稳定送料 热风接触方式 并流方式 热源方式 蒸汽散热器+电加热补偿 产品捕集方式 二级旋风分离 雾化方式 离心式雾化 控制方式 任意设定、自动控制进风温度，数显温度、压力、压差，变频调节雾化转速等。普通控制变量参数等等 六、设备机构性能阐述 1、供料系统 螺杆泵采用了变频调速，有效控制进料量。管道阀门主件为SUS304 不锈钢材质，洁净卫生。 2、介质循环系统 由送风机、引风机、调风蝶阀、风管等组成。 送、引风机均为优质厂家供应，合作多年，品质稳定；本系统风量、风压、风速的匹配是关键，根据多年经验，现已成熟。 3、空气加热净化系统 由初、中效空气过滤器、风机、加热器等组成。 热源为蒸汽散热器+电加热补偿。 3 4、干燥塔系统 由干燥主塔、热风分配器、雾化器、观察人孔、塔内照明装置、气动敲击锤等系统组成。 本系统为核心系统。 1、结合试...
