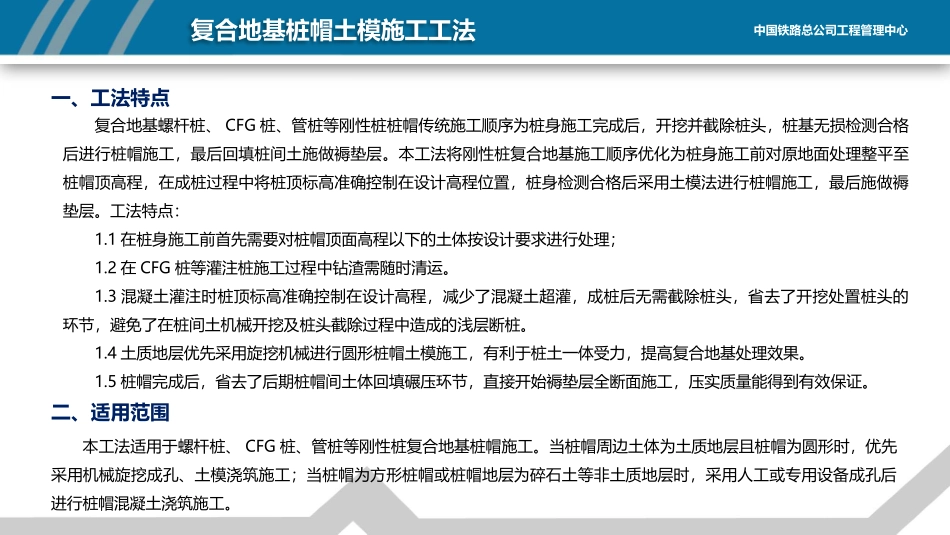

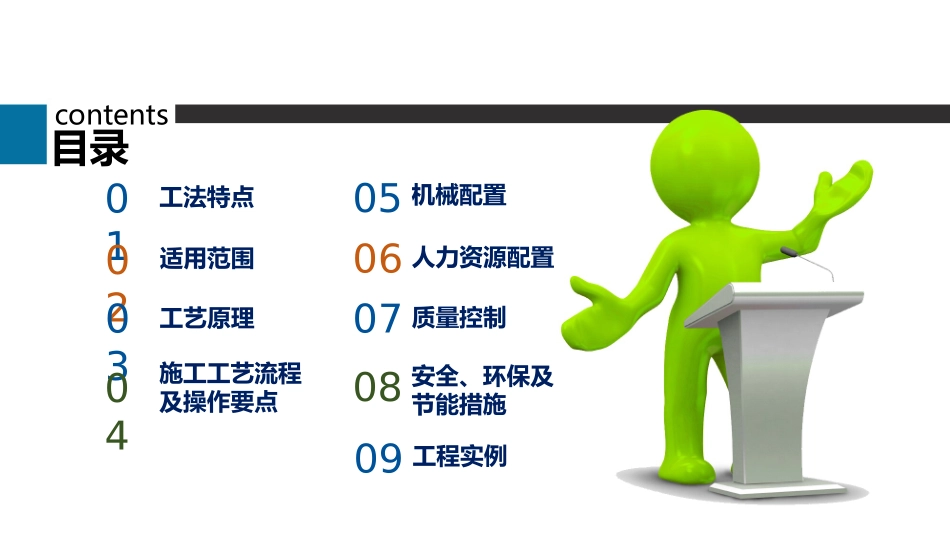

复合地基桩帽土模施工工法汇报中国铁路总公司工程管理中心contents目录01工法特点02适用范围03工艺原理04施工工艺流程及操作要点05机械配置06人力资源配置07质量控制08安全、环保及节能措施09工程实例复合地基桩帽土模施工工法中国铁路总公司工程管理中心一、工法特点复合地基螺杆桩、CFG桩、管桩等刚性桩桩帽传统施工顺序为桩身施工完成后，开挖并截除桩头，桩基无损检测合格后进行桩帽施工，最后回填桩间土施做褥垫层。本工法将刚性桩复合地基施工顺序优化为桩身施工前对原地面处理整平至桩帽顶高程，在成桩过程中将桩顶标高准确控制在设计高程位置，桩身检测合格后采用土模法进行桩帽施工，最后施做褥垫层。工法特点：1.1在桩身施工前首先需要对桩帽顶面高程以下的土体按设计要求进行处理；1.2在CFG桩等灌注桩施工过程中钻渣需随时清运。1.3混凝土灌注时桩顶标高准确控制在设计高程，减少了混凝土超灌，成桩后无需截除桩头，省去了开挖处置桩头的环节，避免了在桩间土机械开挖及桩头截除过程中造成的浅层断桩。1.4土质地层优先采用旋挖机械进行圆形桩帽土模施工，有利于桩土一体受力，提高复合地基处理效果。1.5桩帽完成后，省去了后期桩帽间土体回填碾压环节，直接开始褥垫层全断面施工，压实质量能得到有效保证。二、适用范围本工法适用于螺杆桩、CFG桩、管桩等刚性桩复合地基桩帽施工。当桩帽周边土体为土质地层且桩帽为圆形时，优先采用机械旋挖成孔、土模浇筑施工；当桩帽为方形桩帽或桩帽地层为碎石土等非土质地层时，采用人工或专用设备成孔后进行桩帽混凝土浇筑施工。复合地基桩帽土模施工工法中国铁路总公司工程管理中心三、工艺原理3.1螺杆桩、CFG桩等刚性灌注桩采用桩头前截法工艺，在桩身混凝土初凝之前进行振捣，将桩头准确控制在设计高程，凝固后桩头平整规则；省去了桩头开挖截除环节，成桩后桩身完整性好，I类桩率远高于传统工艺。预制管桩在桩身施工过程中直接将桩顶标高控制在设计高程。刚性灌注桩传统工艺与前截法工艺对比详见图1。3.2土质地层中的圆台形桩帽，可采用桩帽成型器旋挖成孔，将上部竖向载荷分解为斜向作用力，该作用力能对桩间土壤产生挤密效果，从而加强了桩土一体受力。土模法圆形桩帽施工原理详见图2。图1刚性灌注桩传统工艺与前截法工艺对比图图2土模法圆形桩帽施工原理图复合地基桩帽土模施工工法四、施工工艺流程及操作要点4.1施工工艺流程中国铁路总公司工程管理中心图3复合地基刚性桩施工工艺流程4.2施工操作要点4.2.1施工准备。组织技术人员认真学习设计文件、熟悉技术规程和验收标准；制定施工安全保证措施及应急预案，对施工人员进行安全技术交底及岗前技术培训，考核合格后持证上岗；做好施工物资进场验收及储备，对施工所需机械设备进行调配及检修保养；合理规划场地，做好“三通一平”工作。4.2.2原地面处理。对于复合地基刚性桩原地面按照设计进行清表、换填、冲碾等处理至桩帽顶高程，处理质量应满足设计及验标要求。4.2.3桩身施工。螺杆桩、CFG桩、管桩等桩身按设计采用钻机成孔灌注施工或打设施工，CFG桩桩身成孔过程中渣土采用小型挖机配合小型自卸汽车随钻随弃。桩身施工过程中建议采用信息化手段对桩身桩长、垂直度、电流、贯入度等关键参数进行自动监控。复合地基桩帽土模施工工法四、施工工艺流程及操作要点4.2.4桩头前置处理。在复合地基刚性现浇桩灌注过程中，螺杆桩、CFG桩等现浇混凝土桩，通过激光投线仪标高控制技术，控制现浇桩桩顶标高，当桩身混凝土灌至桩顶高程以上20～30cm时对桩顶以下2.5m内混凝土进行振捣，并用铁勺清除桩孔内灌注的多余混凝土，标高控制至桩头设计高程，然后用塑料膜覆盖桩头，保湿养护。管桩等预制桩桩底置入设计要求的地层后，截除桩头至设计高程。4.2.5桩身检测。桩身检测按照设计及验标要求进行桩身完整性、单桩及复合地基承载力等指标检测。桩身检测合格后，方可进行桩帽施工。4.2.6桩帽施工。当桩帽为土质地层圆形桩帽时，可采用桩帽成型器等设备旋挖挤密成孔，对桩头进行凿毛并清理孔内杂物，将钢带圈安装固定于孔口处，验孔合格后对孔内表面洒水湿润，浇筑混凝土；当桩帽为方形桩...
