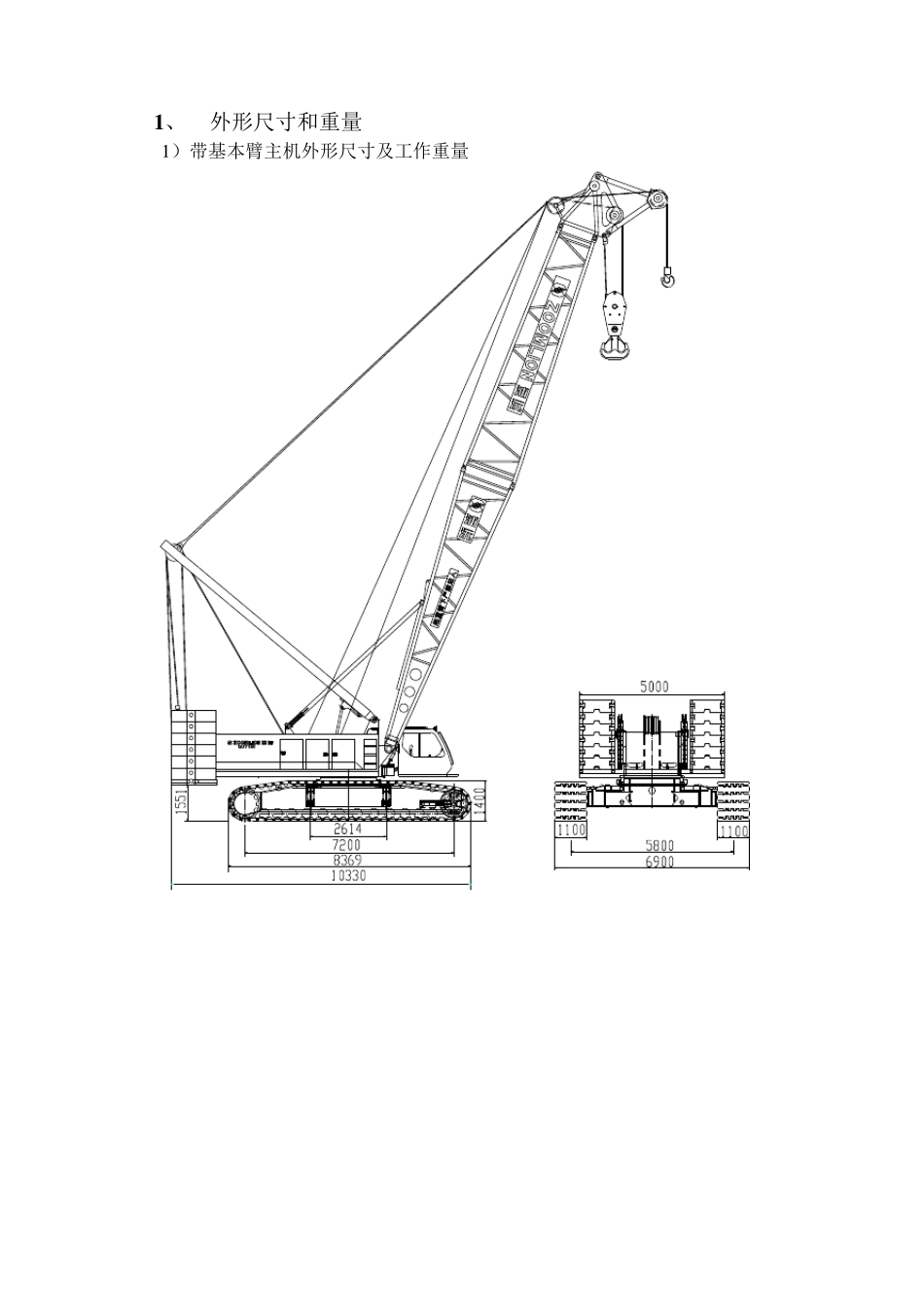

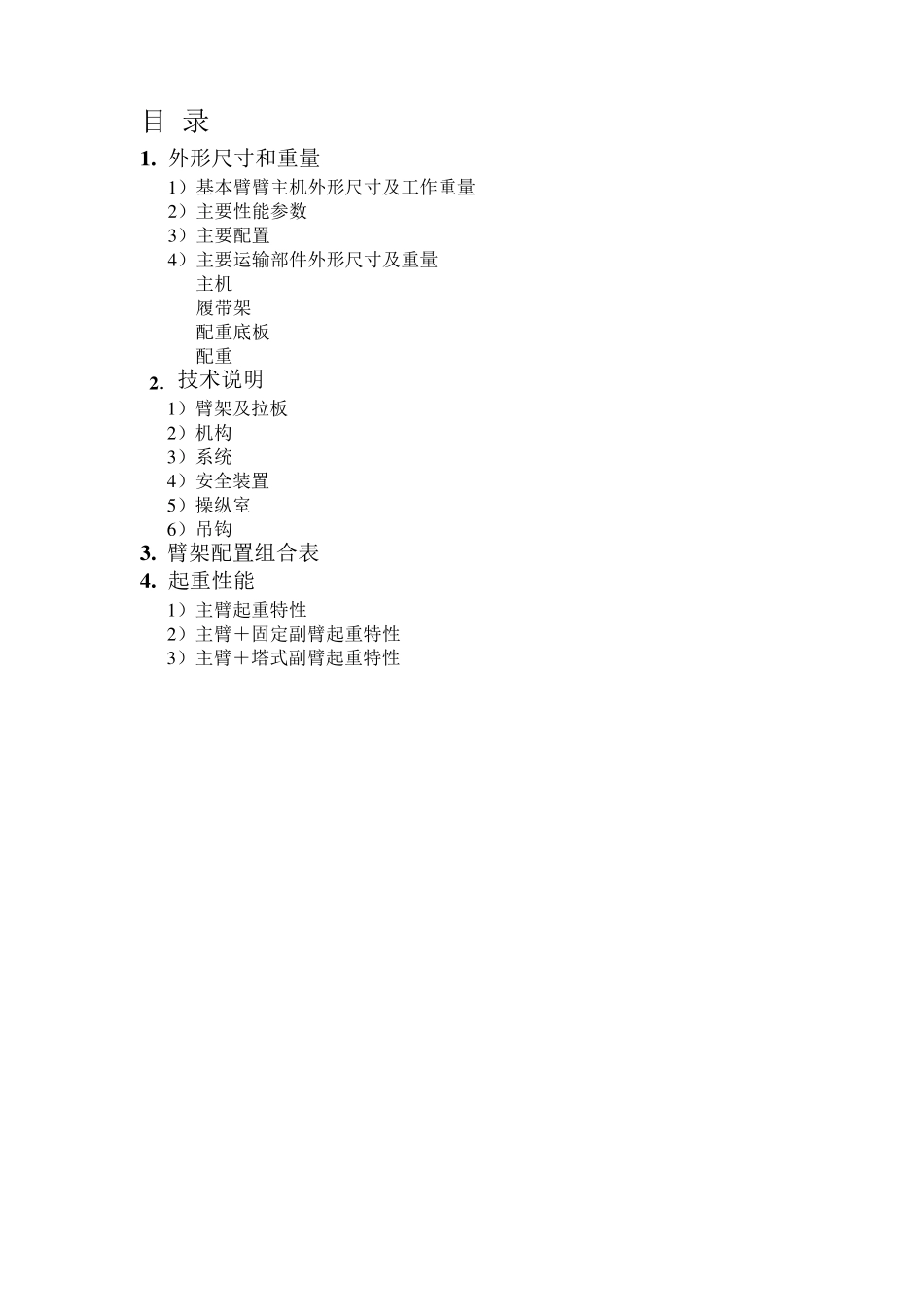

中 联 重 科 QUY160 履带起重机 技术介绍册 中联重科工程起重机公司 2008 年 2 月 目 录 1 . 外形尺寸和重量 1 ）基本臂臂主机外形尺寸及工作重量 2 ）主要性能参数 3 ）主要配置 4 ）主要运输部件外形尺寸及重量 主机 履带架 配重底板 配重 2 ．技术说明 1 ）臂架及拉板 2 ）机构 3 ）系统 4 ）安全装置 5 ）操纵室 6 ）吊钩 3 . 臂架配置组合表 4 . 起重性能 1 ）主臂起重特性 2 ）主臂＋固定副臂起重特性 3 ）主臂＋塔式副臂起重特性 1 、 外形尺寸和重量 1 ）带基本臂主机外形尺寸及工作重量 2 ）主要性能参数 项 目 数值 备注 最大起重量× 幅度 t× m 160× 5 基本臂时自重 t 160t 主臂长度 m 20~ 83 固定副臂长度 m 13~ 31 固定副臂最大起重量 t 22 固定副臂安装角度 ° 10,30 主臂＋固定副臂最大长度 m 71＋31 塔式副臂长度 m 27~ 51 塔式副臂最大起重量 t 22 塔式工况主臂工作角度 ° 85、75、65 主臂＋塔式副臂最大长度 m 62＋51 卷筒 单绳 速度 主起升 m/min 110 卷筒第六层 副起升 m/min 110 卷筒第六层 变幅 m/min 30 卷筒第五层 回转速度 rpm 2.2 行走速度 km/h 1.2 爬坡能力 ％ 30％ 接地比压 MPa 0.1 总外形尺寸长×宽×高 mm 10.3×6.9×3.75 不含桅杆臂架 发动机 额定功率/转速 kW/rpm 224/2100 最大输出扭矩/转速 Nm/rpm 1458/1200～1400 排放标准 EU Stage 3 履带轨距×接地长度×履带板宽度 mm 5800× 7200× 1100 3）主要配置 序号 名 称 供应商 备注 1 发动机QSL9 康明斯 进口 2 双变量主泵+齿轮泵 德国博世力士乐有限公司 进口 3 行走马达 派克汉尼汾流体传动产品(上海)有限公司 德国进口 4 行走减速机 广州欧开传动技术(中国)有限公司 山东福神 意大利 5 变幅卷扬减速机 博世力士乐（北京）液压有限公司 力士乐减速机+德国林德马达 山东福神减速机+德国林德马达 6 变幅卷扬马达 7 起升卷扬马达 8 起升卷扬减速机 9 回转减速机 10 回转马达 11 变幅卷扬平衡阀 博世力士乐（北京）液压有限公司 德国布赫液压 12 起升卷扬平衡阀 13 回转支承 马鞍山方圆回转支承股份有限公司 14 电比例减压阀组 博世力士乐（中国）有限公司 德国布赫液压 进口 15 主阀 17 钢丝绳 法尔福钢绳（上海）有限公司 进口 18...
