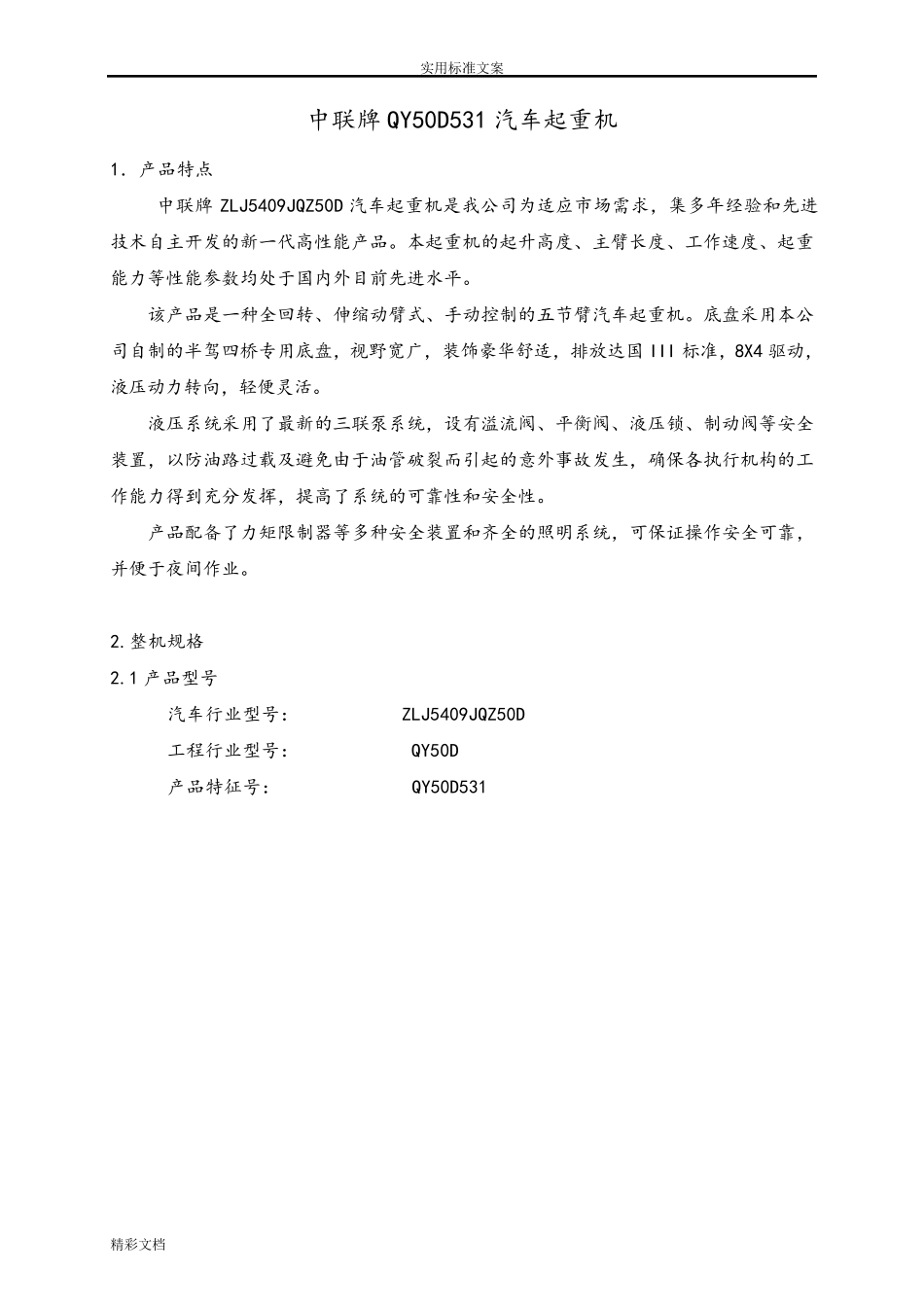

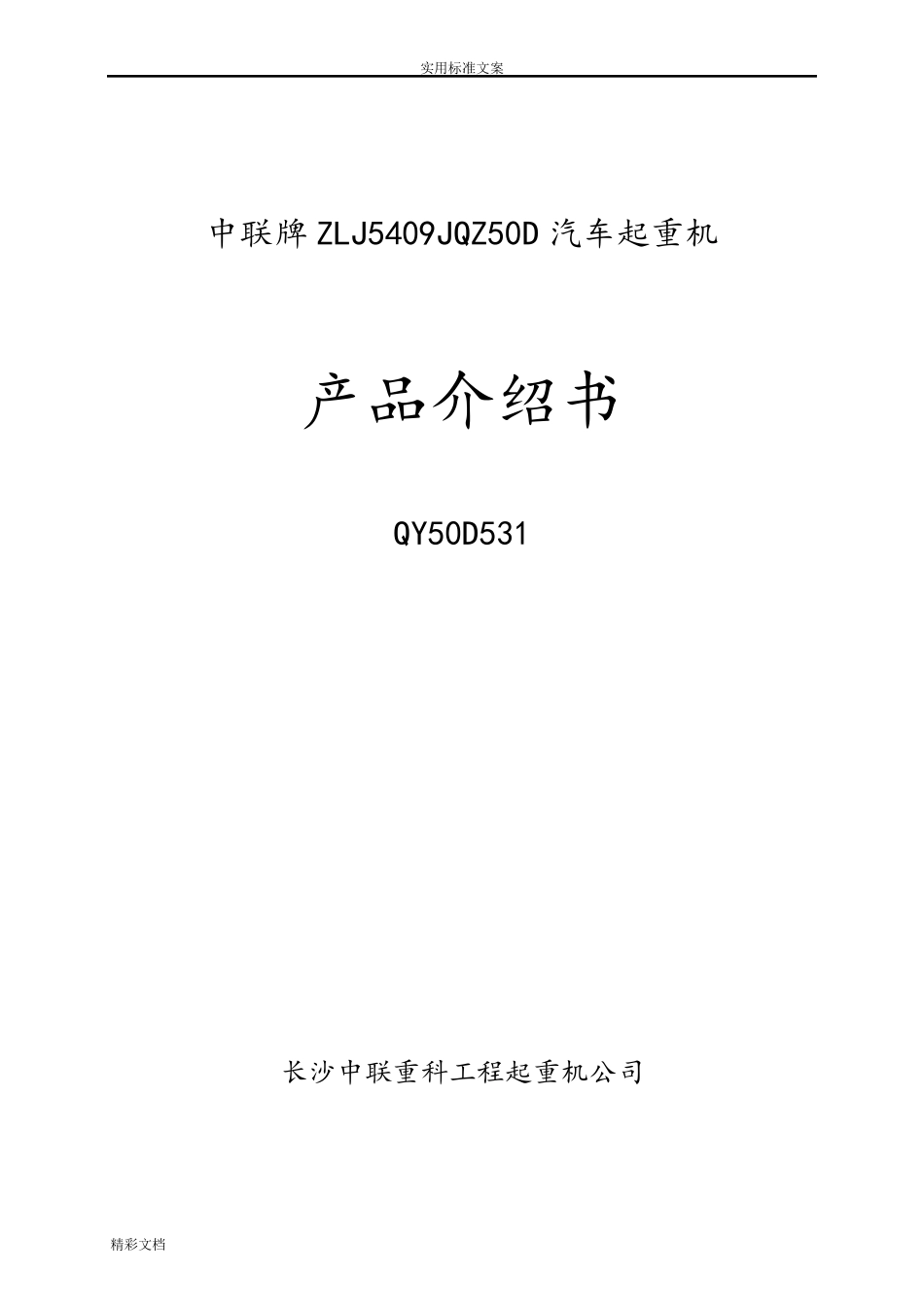

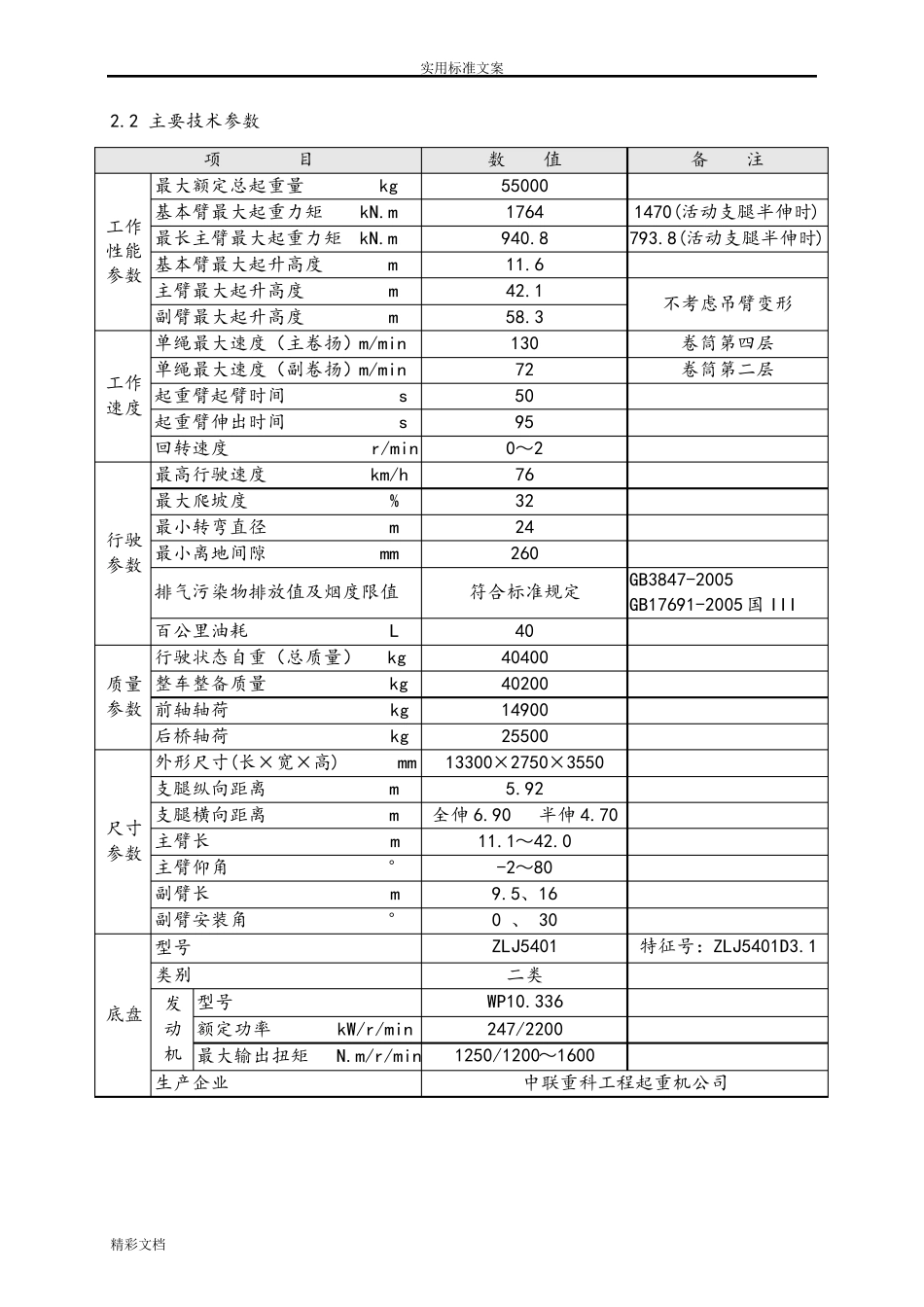

实用标准文案 精彩文档 中联牌 ZLJ5409JQZ50D 汽车起重机 产品介绍书 QY50D531 长沙中联重科工程起重机公司 实用标准文案 精彩文档 中联牌QY50D531 汽车起重机 1.产品特点 中联牌ZLJ5409JQZ50D 汽车起重机是我公司为适应市场需求,集多年经验和先进技术自主开发的新一代高性能产品。本起重机的起升高度、主臂长度、工作速度、起重能力等性能参数均处于国内外目前先进水平。 该产品是一种全回转、伸缩动臂式、手动控制的五节臂汽车起重机。底盘采用本公司自制的半驾四桥专用底盘,视野宽广,装饰豪华舒适,排放达国 III 标准,8X4 驱动,液压动力转向,轻便灵活。 液压系统采用了最新的三联泵系统,设有溢流阀、平衡阀、液压锁、制动阀等安全装置,以防油路过载及避免由于油管破裂而引起的意外事故发生,确保各执行机构的工作能力得到充分发挥,提 高了系统的可 靠 性和安全性。 产品配 备 了力矩 限 制器 等多种安全装置和齐 全的照 明 系统,可 保证 操 作安全可 靠 ,并 便于夜 间 作业 。 2.整 机规 格 2.1 产品型 号 汽车行业 型 号 : ZLJ5409JQZ50D 工程 行业 型 号 : QY50D 产品特征 号 : QY50D531 实用标准文案 精彩文档 2.2 主要技术参数 项 目 数 值 备 注 工作性能参数 最大额定总起重量 kg 55000 基本臂最大起重力矩 kN.m 1764 1470(活动支腿半伸时) 最长主臂最大起重力矩 kN.m 940.8 793.8(活动支腿半伸时) 基本臂最大起升高度 m 11.6 主臂最大起升高度 m 42.1 不考虑吊臂变形 副臂最大起升高度 m 58.3 工作 速度 单绳最大速度(主卷扬)m/min 130 卷筒第四层 单绳最大速度(副卷扬)m/min 72 卷筒第二层 起重臂起臂时间 s 50 起重臂伸出时间 s 95 回转速度 r/min 0~2 行驶 参数 最高行驶速度 km/h 76 最大爬坡度 % 32 最小转弯直径 m 24 最小离地间隙 mm 260 排气污染物排放值及烟度限值 符合标准规定 GB3847-2005 GB17691-2005国III 百公里油耗 L 40 质量 参数 行驶状态自重(总质量) kg 40400 整车整备质量 kg 40200 前轴轴荷 kg 14900 后桥轴荷 kg 25500 尺寸 参数 外形尺寸(长×宽×高) mm 13300×2750×3550 支腿纵向距离 m 5.92 支腿横向距离 m 全伸6.90 半伸4.70 主臂长 m 11.1~42.0 主臂仰角 ° -2~80 副臂长 m 9.5、16 副臂安装角 ° ...
