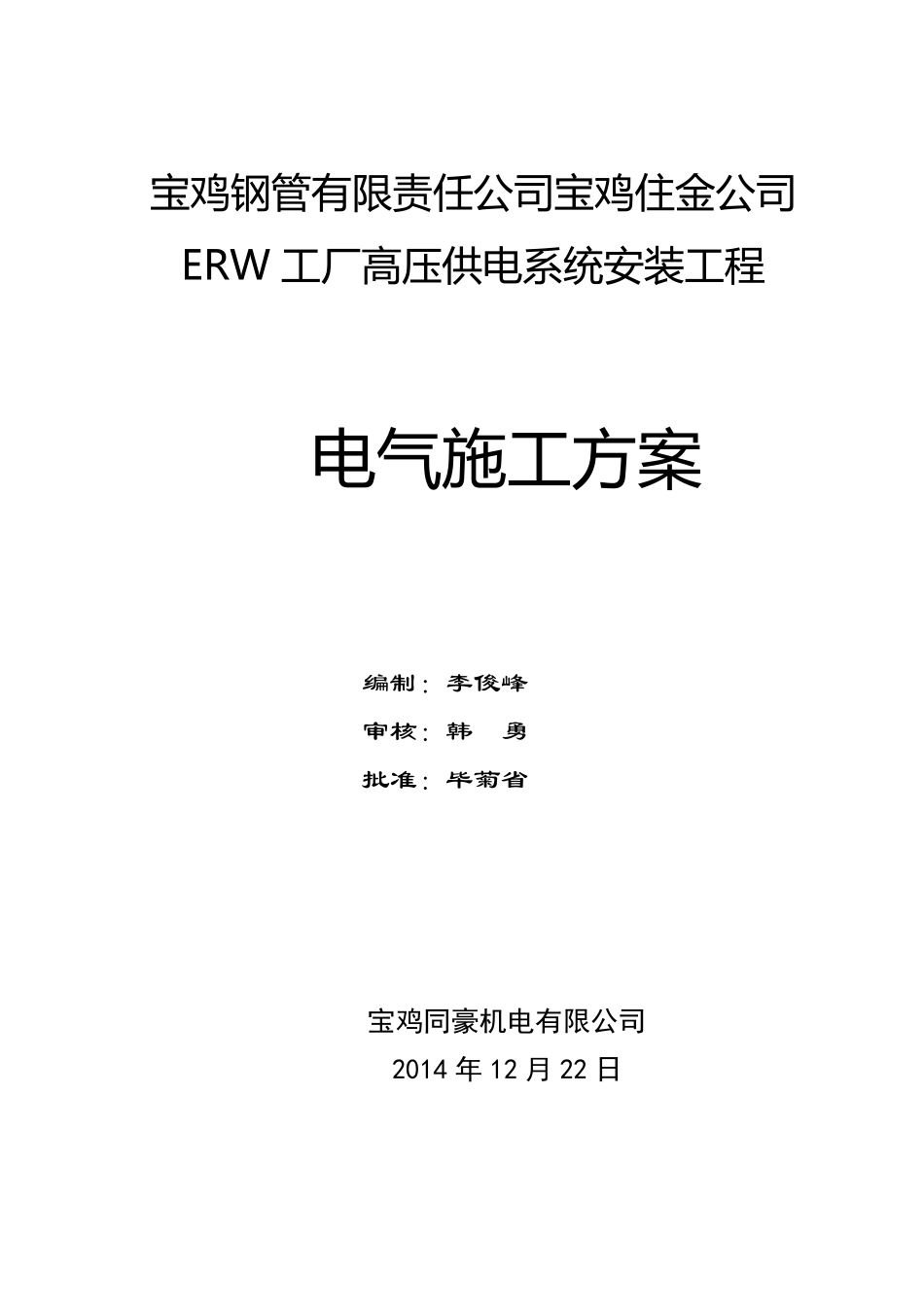

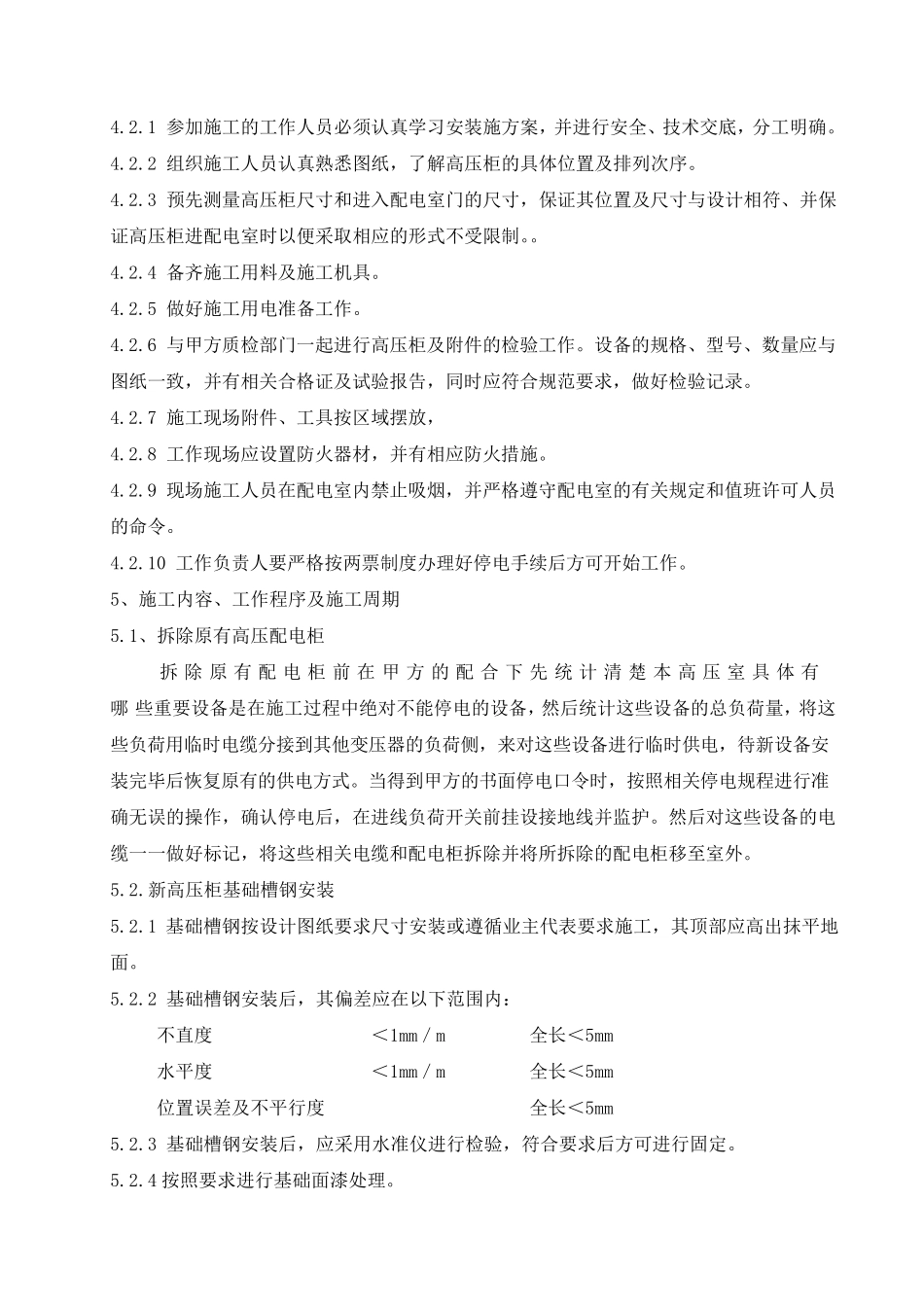

宝 鸡 钢 管 有 限 责 任公司宝 鸡 住金公司ERW 工厂高压供电系统安装工程 电气施工方案 编制：李俊峰 审核：韩 勇 批准：毕菊省 宝鸡同豪机电有限公司 2014 年 12 月 22 日 1、工程概况 本方案根据 ERW 工厂改造项目电器公司相关图纸，工程范围：（1）拆除 12 面 GG-1AF型高压开关柜、1 面直流屏；（2）安装高压柜基础槽钢若干；（3）安装 KYN28A-12 型高压柜 14 台、直流屏 2 面、后台监控系统 1 套；（3） 新高压柜一次母线与老系统母线搭接；（4）14 台新高压柜交接试验；（5）中央保护信号及监控系统调试。 2、编制依据 宝鸡住金公司提供的施工图纸 GBJ147-90 电气装置安装工程高压电器施工及验收规范 GBJ148-90 电气装置安装工程电力变压器、 互感器施工及验收规范 GBJ149-90 电气装置安装工程母线装置施工及验收规范 GB50168-92 电气装置安装工程电缆线路施工及验收规范 GB50169-92 电气装置安装工程接地装置施工及验收规范 GB50171-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范 GB50150-91 电气装置安装工程电气设备交接试验标准 GBJ303-88 建筑电气安装工程质量检验评定标准 GB50258-96 电气装置安装工程 1KV 及以下配线工程施工及验收规范 建筑安装工人安全技术操作规范 3、设备主要参数 开关柜型号：KYN28A-12 开关数量：14 台 额定电压：10KV 额定频率：50HZ 微机保护装置：HV-2002B-LB 操作机构：GT19-11 -220V 真空断路器：ZN28-12K/630-20 4、施工组织与准备： 4.1 施工组织 4.1.1 施工组织机构管理图(见附表一) 4.1.2 主要施工机具设备配备表(见附表二) 4.2 施工准备 4.2.1 参加施工的工作人员必须认真学习安装施方案，并进行安全、技术交底，分工明确。 4.2.2 组织施工人员认真熟悉图纸，了解高压柜的具体位置及排列次序。 4.2.3 预先测量高压柜尺寸和进入配电室门的尺寸，保证其位置及尺寸与设计相符、并保证高压柜进配电室时以便采取相应的形式不受限制。。 4.2.4 备齐施工用料及施工机具。 4.2.5 做好施工用电准备工作。 4.2.6 与甲方质检部门一起进行高压柜及附件的检验工作。设备的规格、型号、数量应与图纸一致，并有相关合格证及试验报告，同时应符合规范要求，做好检验记录。 4.2.7 施工现场附件、工具按区域摆放， 4.2.8 工作现场应设置防火器材，并有相应防火措施。 4.2.9 现场施工人员在配电室内禁...
