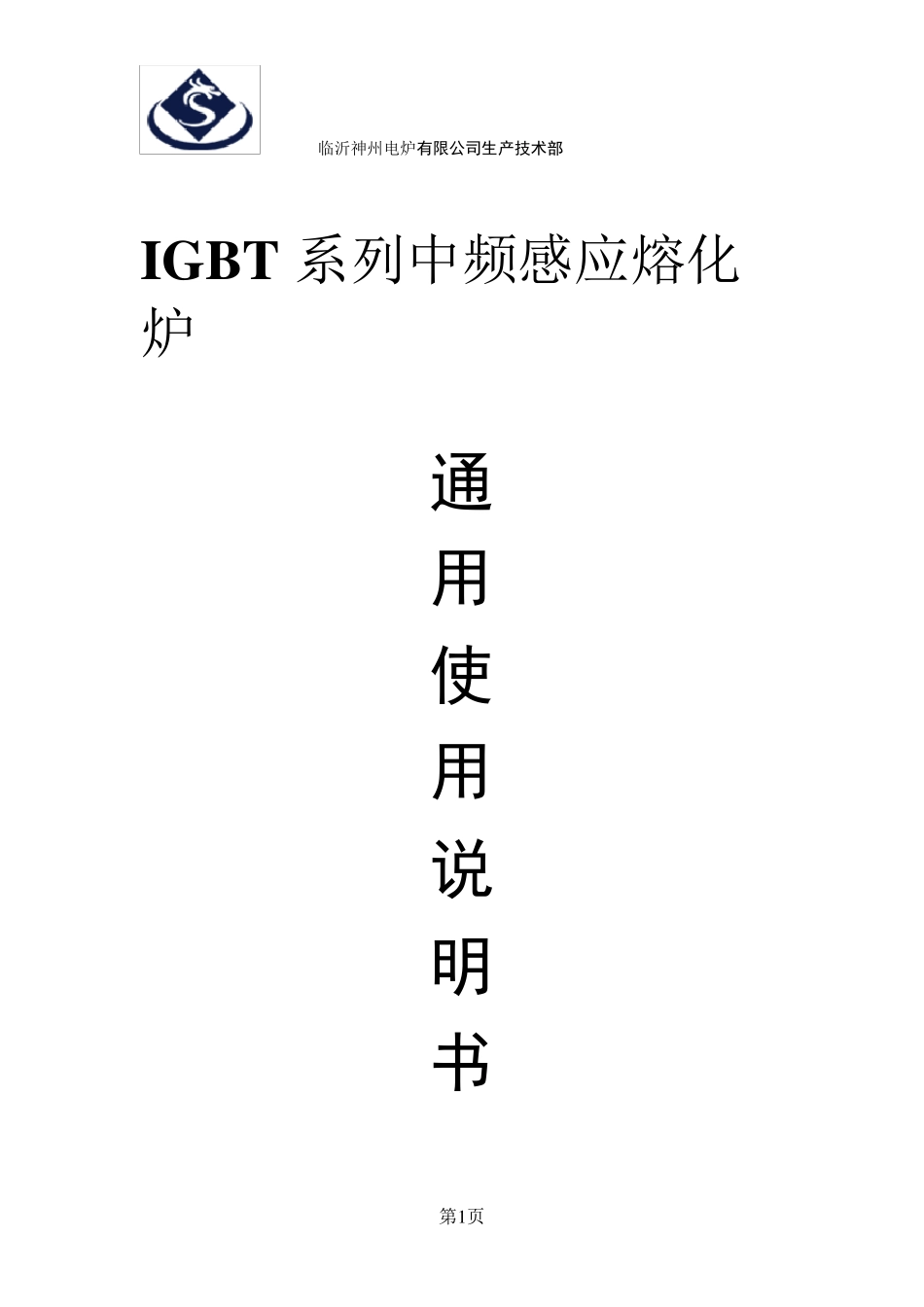

临沂神州电炉有限公司生产技术部 第1页 IGBT 系列中频感应熔化炉 通 用 使 用 说 明 书 临沂神州电炉有限公司生产技术部 第2页 成都亚峰炉业有限责任公司 目录 第一部分：中频感应熔化炉技术说明------------------------- 3 第二部分：中频感应炉炉体使用说明------------------------- 4 第三部分：KGPS 中频电源使用说明书----------------------13 第四部分：操作说明及维护手册------------------------------ 24 第五部分：产品执行标准及运行条件--------------------- ---28 第六部分：中频炉系统安装说明------------------------------ 29 第七部分：附图 1、 电气原理图 2、 主控板原理图 六脉波中心智能控制板 临沂神州电炉有限公司生产技术部 第3 页 十二脉波中心智能控制板 第一部分 中频感应熔化炉技术说明- 一、 技术参数 1、中频熔化炉主要技术参数： 型 号 规 格 额定容量 （t） 额定功率 （kW） 额定频率 （kHz） 额定电压 （V） 工作温度 （℃） 熔化率 （t/h） 倾动方式 `GWJ-0.1-100/1（铝壳） 0.1 160 1 750 1600 0.14 电动 GWJ-0.15-160/1（铝壳） 0.15 160 1 750 1600 0.21 电动 GWJ-0.25-250/1（铝壳） 0.25 250 1 1500 1600 0.35 电动 GWJ-0.35-250/1（铝壳） 0.5 250 1 1500 1600 0.37 电动 GWJ-0.5-350/1（铝壳） 0.5 300 1 1500 1600 0.48 电动 GWJ-0.5-500/1（铝壳） 0.5 500 1 1500 1600 0.72 电动 GWJ-0.75-500/1（铝壳） 0.5 500 1 1500 1600 0.72 电动 GWJ-1-500/1（铝壳/钢壳） 1 750 1 1500 1600 0.72 电动/液压 GWJ-1-650/1（铝壳/钢壳） 1 750 1 1500 1600 1.07 电动/液压 GWJ-1-1000/1（铝壳/钢壳） 1 750 1 2400 1600 1.56 电动/液压 GWJ-1.5-800/0.5（铝壳/钢壳） 1.5 800 0.5/1 2400 1600 1.28 电动/液压 GWJ-1.5-1000/0.5（铝壳/钢壳） 1.5 1000 0.5 2400 1600 1.56 电动/液压 GWJ-1.5-1500/0.5（铝壳/钢壳） 1.5 1500 0.5 2400 1600 2.35 电动/液压 GWJ-2-1000/0.5（铝壳/钢壳） 2 1000 0.5 2400 1600 1.56 电动/液压 GWJ-2-1500/0.5（铝壳/钢壳） 2 1500 0.5 2400 1600 2.35 电动/液压 GWJ-3-1500/0.5（铝壳/钢壳） 3 1500 0.5 2400 1600 2.35 电动/液压 临沂神州电炉有限公司生产技术部 第4页 G...
