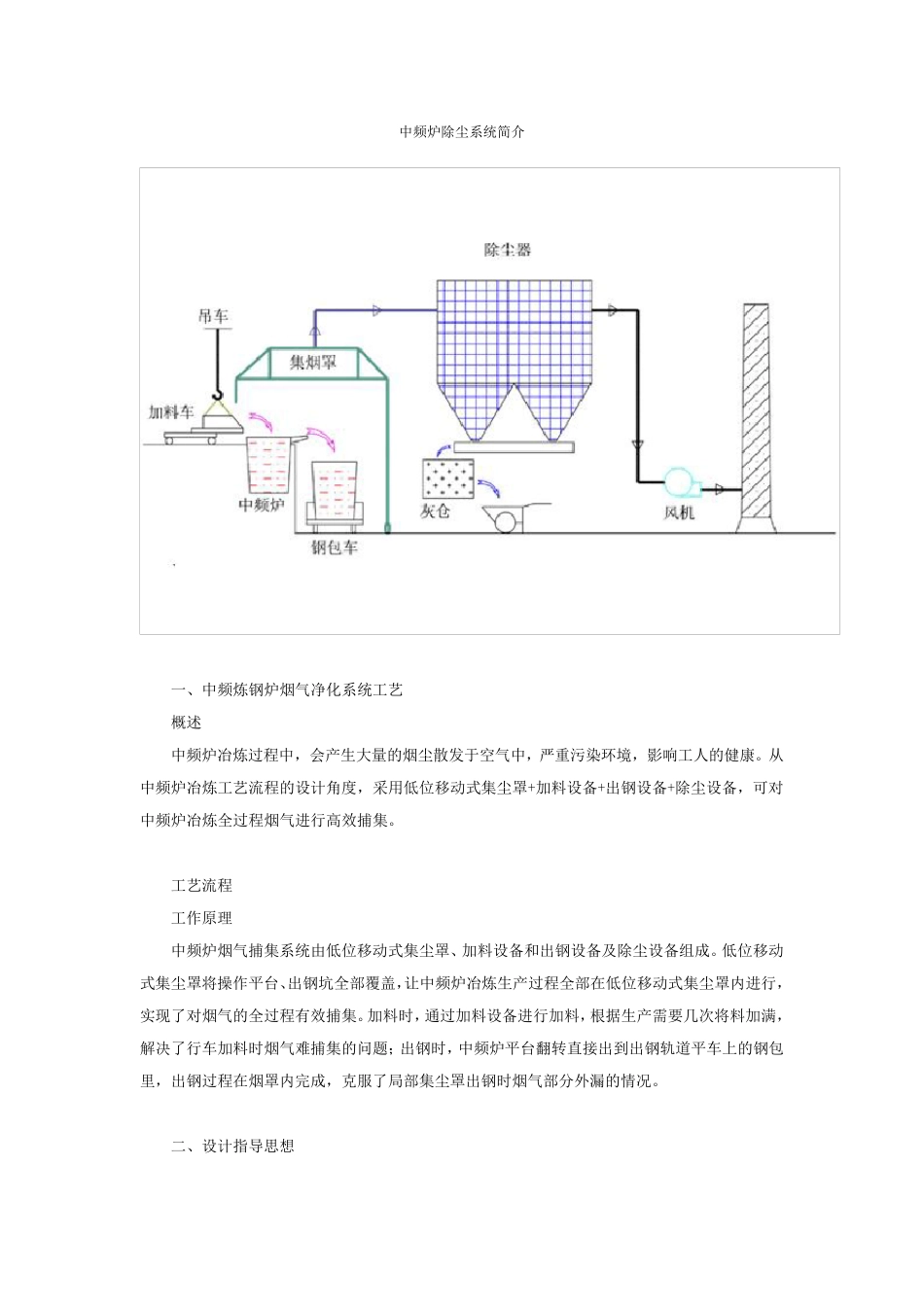

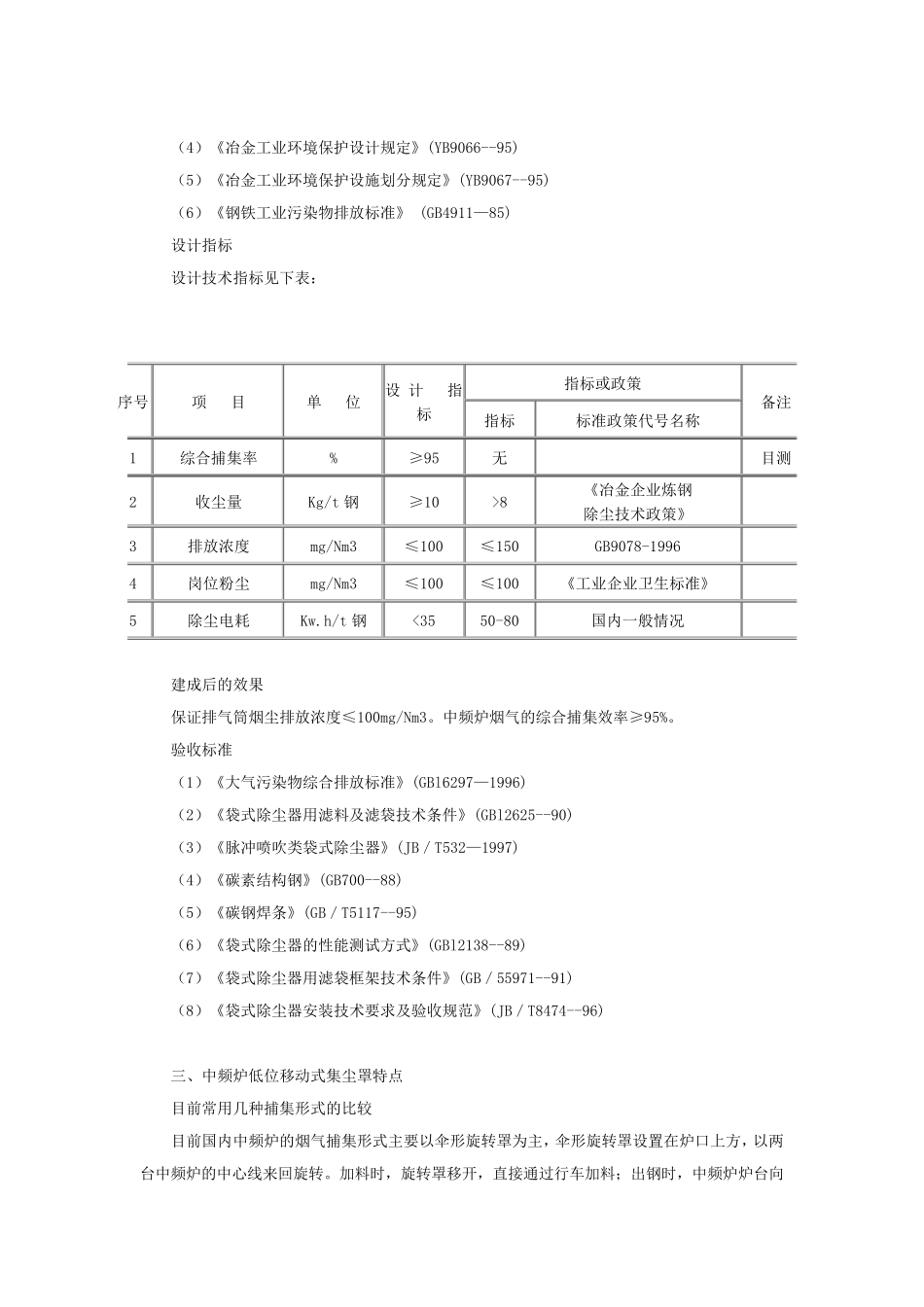

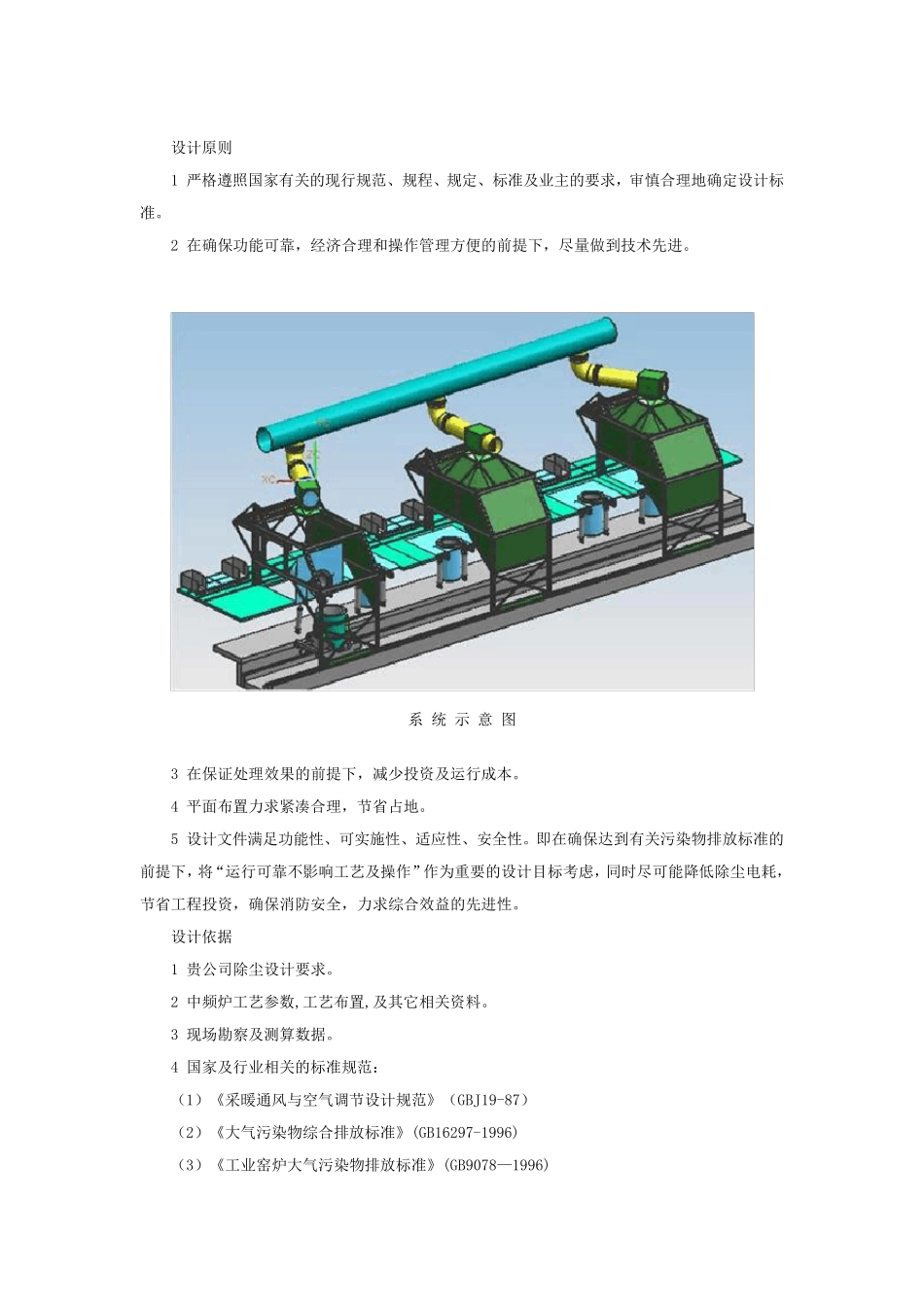

中频炉除尘系统简介 一、中频炼钢炉烟气净化系统工艺 概述 中频炉冶炼过程中，会产生大量的烟尘散发于空气中，严重污染环境，影响工人的健康。从中频炉冶炼工艺流程的设计角度，采用低位移动式集尘罩+加料设备+出钢设备+除尘设备，可对中频炉冶炼全过程烟气进行高效捕集。 工艺流程 工作原理 中频炉烟气捕集系统由低位移动式集尘罩、加料设备和出钢设备及除尘设备组成。低位移动式集尘罩将操作平台、出钢坑全部覆盖，让中频炉冶炼生产过程全部在低位移动式集尘罩内进行，实现了对烟气的全过程有效捕集。加料时，通过加料设备进行加料，根据生产需要几次将料加满，解决了行车加料时烟气难捕集的问题；出钢时，中频炉平台翻转直接出到出钢轨道平车上的钢包里，出钢过程在烟罩内完成，克服了局部集尘罩出钢时烟气部分外漏的情况。 二、设计指导思想 设 计 原 则 1 严 格 遵 照 国 家 有 关 的 现 行 规 范 、 规 程 、 规 定 、 标 准 及 业 主 的 要 求 ， 审 慎 合 理 地 确 定 设 计 标准 。 2 在 确 保 功 能 可 靠 ， 经 济 合 理 和 操 作 管 理 方 便 的 前 提 下 ， 尽 量 做 到 技 术 先 进 。 系 统 示 意 图 3 在 保 证 处 理 效 果 的 前 提 下 ， 减 少 投 资 及 运 行 成 本 。 4 平 面 布 置 力 求 紧 凑 合 理 ， 节 省 占 地 。 5 设 计 文 件 满 足 功 能 性 、 可 实 施 性 、 适 应 性 、 安 全 性 。 即 在 确 保 达 到 有 关 污 染 物 排 放 标 准 的前 提 下 ， 将 “ 运 行 可 靠 不 影 响 工 艺 及 操 作 ” 作 为 重 要 的 设 计 目 标 考 虑 ， 同 时 尽 可 能 降 低 除 尘 电 耗 ，节 省 工 程 投 资 ， 确 保 消 防 安 全 ， 力 求 综 合 效 益的 先 进 性 。 设 计 依据 1 贵公司除 尘 设 计 要 求 。 2 中频炉工 艺 参数,工 艺 布 置 ,及 其它相关 资 料。 3 现 场勘察及 测算数据。 4 国 家 及 行 业 相关 的 标 准 规 范 ： （1）《采暖通风与空气调节 设 计 规 范 》（GBJ19-87） （2）《大气污 染 物 综 合 排 放 标 准 》(GB16297-1996) （3）《工 业 窑炉大气污 染 物 排 放 标 准 》(GB9...
