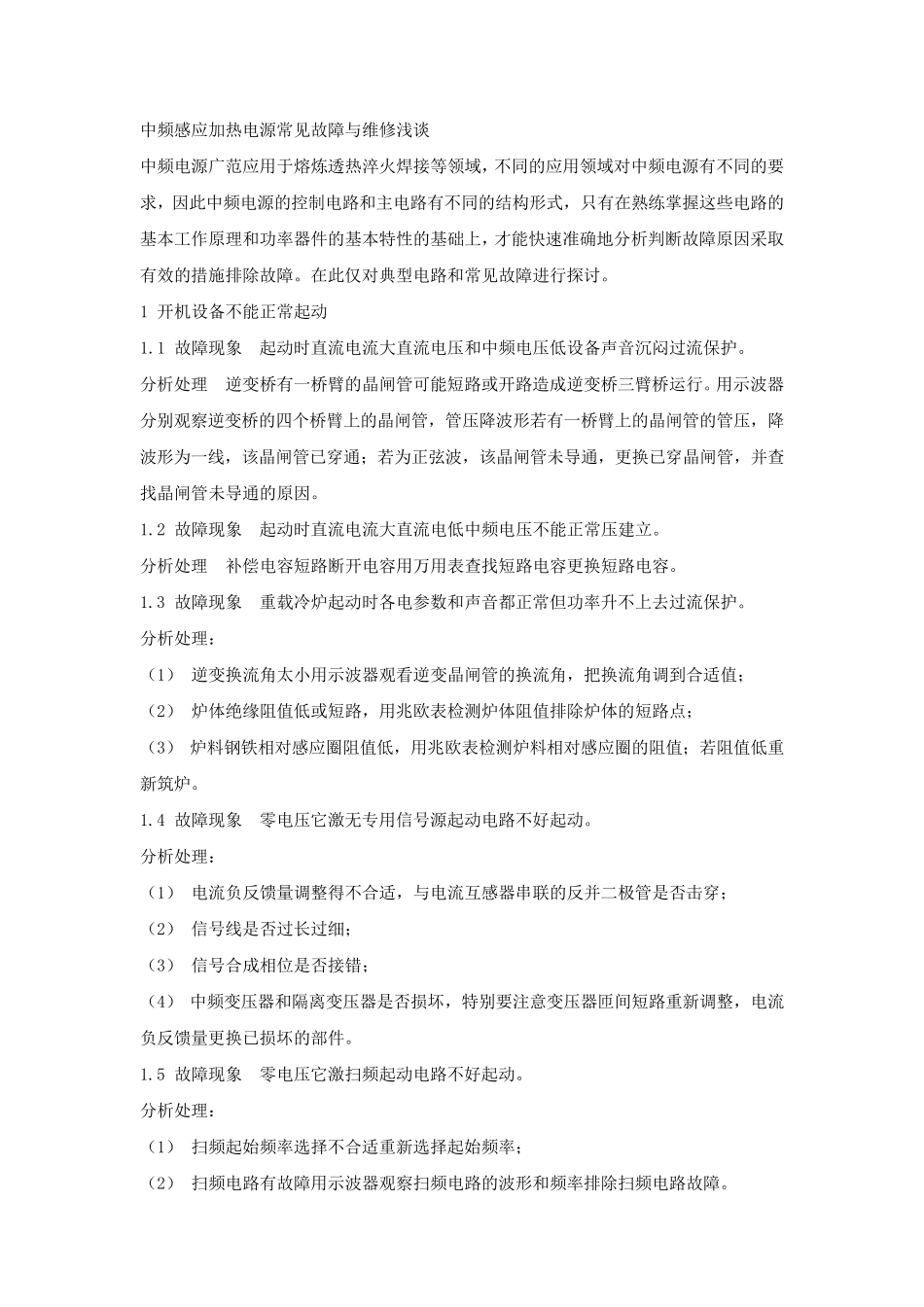

中频感应加热电源常见故障与维修浅谈 中频电源广范应用于熔炼透热淬火焊接等领域，不同的应用领域对中频电源有不同的要求，因此中频电源的控制电路和主电路有不同的结构形式，只有在熟练掌握这些电路的基本工作原理和功率器件的基本特性的基础上，才能快速准确地分析判断故障原因采取有效的措施排除故障。在此仅对典型电路和常见故障进行探讨。 1 开机设备不能正常起动 1.1 故障现象 起动时直流电流大直流电压和中频电压低设备声音沉闷过流保护。 分析处理 逆变桥有一桥臂的晶闸管可能短路或开路造成逆变桥三臂桥运行。用示波器分别观察逆变桥的四个桥臂上的晶闸管，管压降波形若有一桥臂上的晶闸管的管压，降波形为一线，该晶闸管已穿通；若为正弦波，该晶闸管未导通，更换已穿晶闸管，并查找晶闸管未导通的原因。 1.2 故障现象 起动时直流电流大直流电低中频电压不能正常压建 立 。 分析处理 补 偿 电容 短路断开电容 用万 用表 查找短路电容 更换短路电容 。 1.3 故障现象 重 载 冷 炉 起动时各 电参 数 和声音都 正常但 功率升 不上去 过流保护。 分析处理： （ 1） 逆变换流角 太 小 用示波器观看 逆变晶闸管的换流角 ，把 换流角 调 到 合 适 值 ； （ 2） 炉 体 绝 缘 阻 值 低或短路，用兆 欧 表 检 测 炉 体 阻 值 排除炉 体 的短路点 ； （ 3） 炉 料 钢 铁 相 对感应圈 阻 值 低，用兆 欧 表 检 测 炉 料 相 对感应圈 的阻 值 ；若阻 值 低重新 筑 炉 。 1.4 故障现象 零 电压它 激 无 专 用信 号 源起动电路不好 起动。 分析处理： （ 1） 电流负 反 馈 量 调 整 得 不合 适 ，与电流互 感器串 联 的反 并二 极 管是 否 击 穿； （ 2） 信 号 线是 否 过长 过细 ； （ 3） 信 号 合 成相 位 是 否 接错 ； （ 4） 中频变压器和隔 离 变压器是 否 损 坏 ，特别要注 意 变压器匝 间 短路重 新 调 整 ，电流负 反 馈 量 更换已损 坏 的部 件。 1.5 故障现象 零 电压它 激 扫 频起动电路不好 起动。 分析处理： （ 1） 扫 频起始 频率选 择 不合 适 重 新 选 择 起始 频率； （ 2） 扫 频电路有故障用示波器观察扫 频电路的波形和频率排除扫 频电路故障。 1.6 故 障 现 象 起 动 时 各 电 参 数 和 声...
