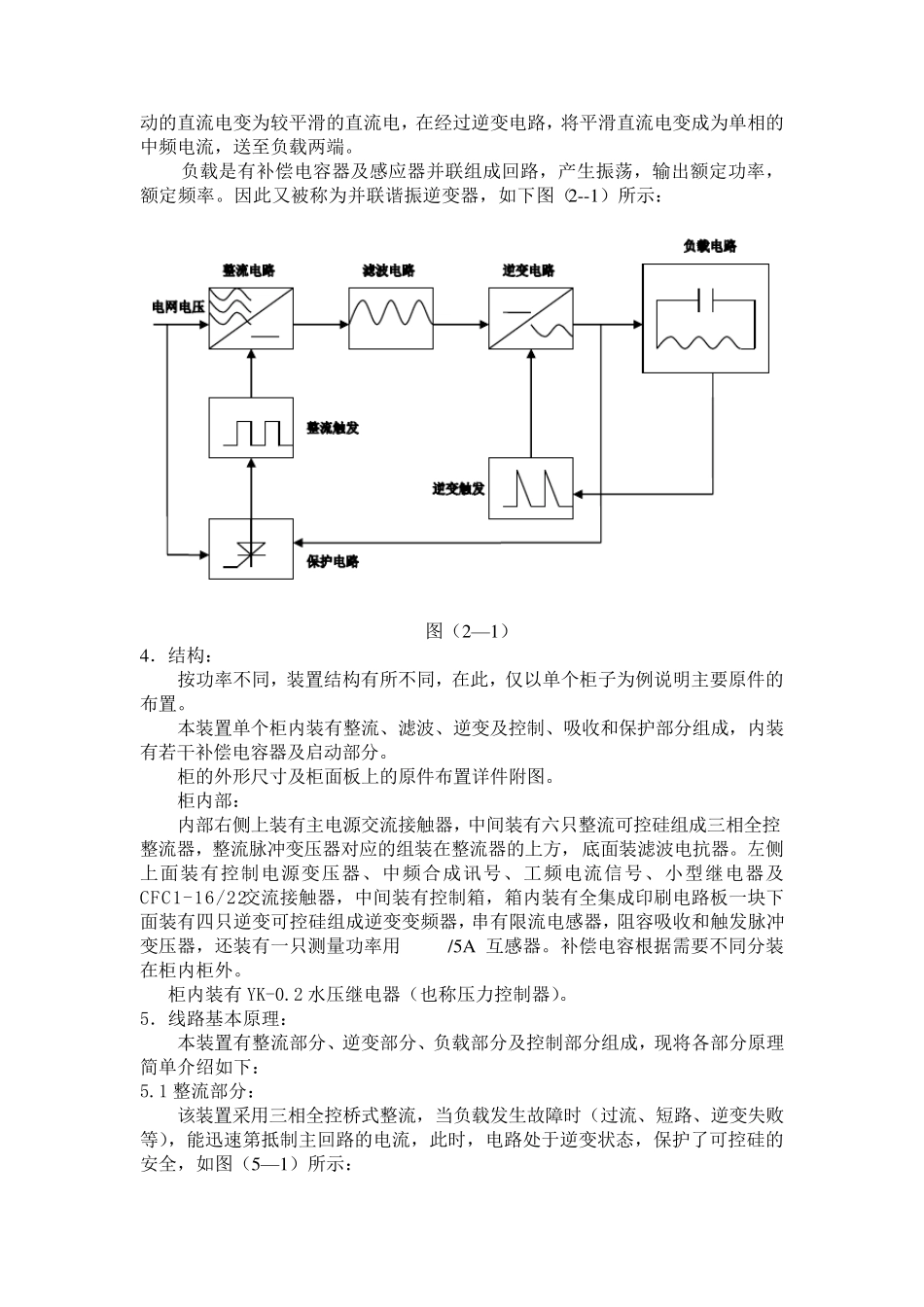

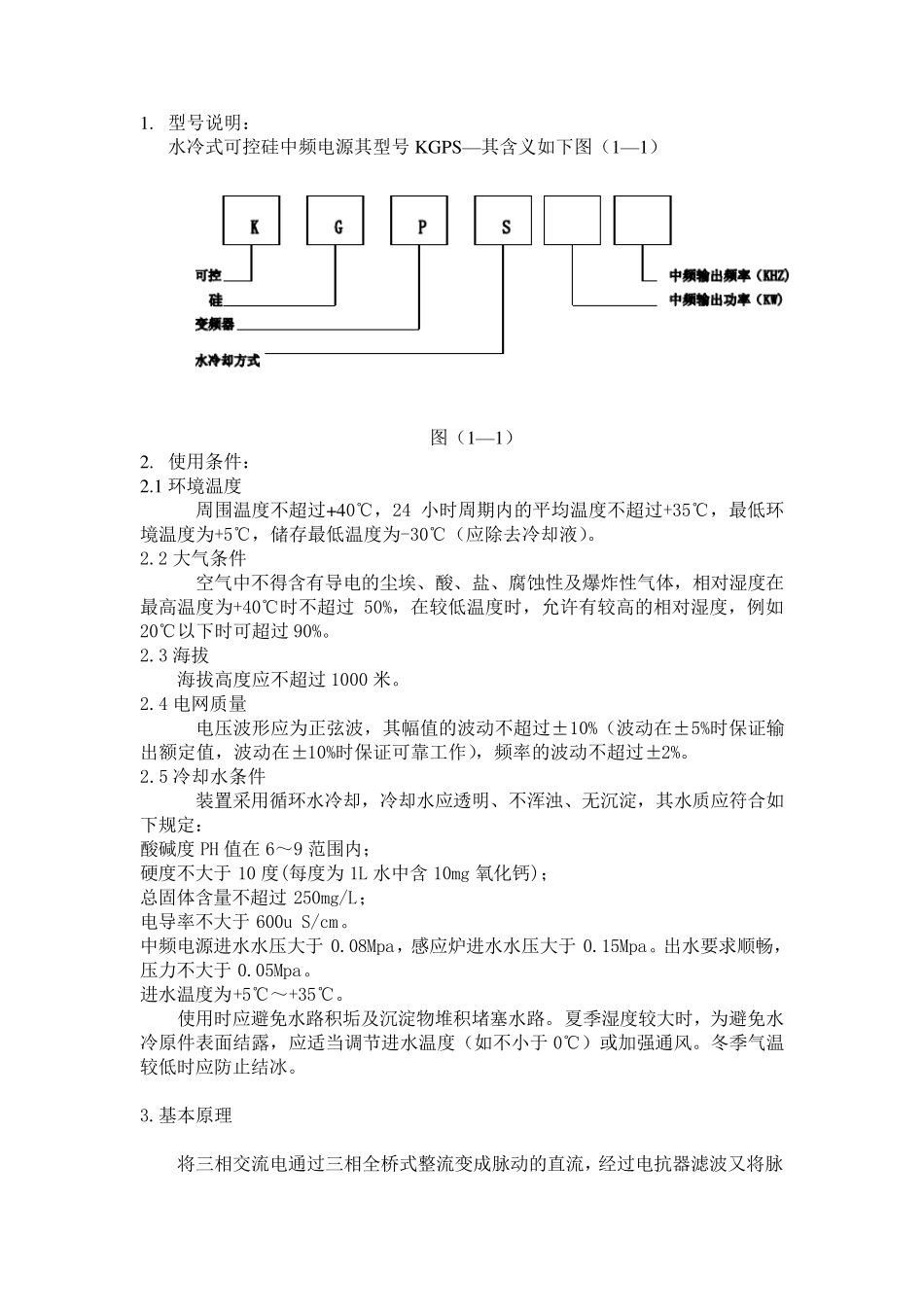

1. 型号说明： 水冷式可控硅中频电源其型号KGPS—其含义如下图（1—1） 图（1—1） 2. 使用条件： 2.1 环境温度 周围温度不超过+40℃，24 小时周期内的平均温度不超过+35℃，最低环境温度为+5℃，储存最低温度为-30℃（应除去冷却液）。 2.2 大气条件 空气中不得含有导电的尘埃、酸、盐、腐蚀性及爆炸性气体，相对湿度在最高温度为+40℃时不超过50%，在较低温度时，允许有较高的相对湿度，例如20℃以下时可超过90%。 2.3 海拔 海拔高度应不超过1000 米。 2.4 电网质量 电压波形应为正弦波，其幅值的波动不超过±10%（波动在±5%时保证输出额定值，波动在±10%时保证可靠工作），频率的波动不超过±2%。 2.5 冷却水条件 装置采用循环水冷却，冷却水应透明、不浑浊、无沉淀，其水质应符合如下规定： 酸碱度PH 值在6～9 范围内； 硬度不大于 10 度(每度为1L 水中含10mg 氧化钙)； 总固体含量不超过250mg/L； 电导率不大于 600u S/cm。 中频电源进水水压大于 0.08Mpa，感应炉进水水压大于 0.15Mpa。出水要求顺畅，压力不大于 0.05Mpa。 进水温度为+5℃～+35℃。 使用时应避免水路积垢及沉淀物堆积堵塞水路。夏季湿度较大时，为避免水冷原件表面结露，应适当调 节 进水温度（如不小于 0℃）或 加 强 通 风 。冬 季气温较低时应防 止 结冰 。 3.基 本 原理 将 三 相交 流 电通 过三 相全 桥 式整 流 变 成 脉 动的直 流 ，经 过电抗 器 滤 波又 将 脉动的直流电变为较平滑的直流电，在经过逆变电路，将平滑直流电变成为单相的中频电流，送至负载两端。 负载是有补偿电容器及感应器并联组成回路，产生振荡，输出额定功率，额定频率。因此又被称为并联谐振逆变器，如下图（2--1）所示： 图（2—1） 4．结构： 按功率不同，装置结构有所不同，在此，仅以单个柜子为例说明主要原件的布置。 本装置单个柜内装有整流、滤波、逆变及控制、吸收和保护部分组成，内装有若干补偿电容器及启动部分。 柜的外形尺寸及柜面板上的原件布置详件附图。 柜内部： 内部右侧上装有主电源交流接触器，中间装有六只整流可控硅组成三相全控整流器，整流脉冲变压器对应的组装在整流器的上方，底面装滤波电抗器。左侧上面装有控制电源变压器、中频合成讯号、工频电流信号、小型继电器及CFC1-16/22交流接触器，中间装有控制箱，箱内装有全集成印刷电路板一块下面装有四只逆变可控硅组成逆变...
