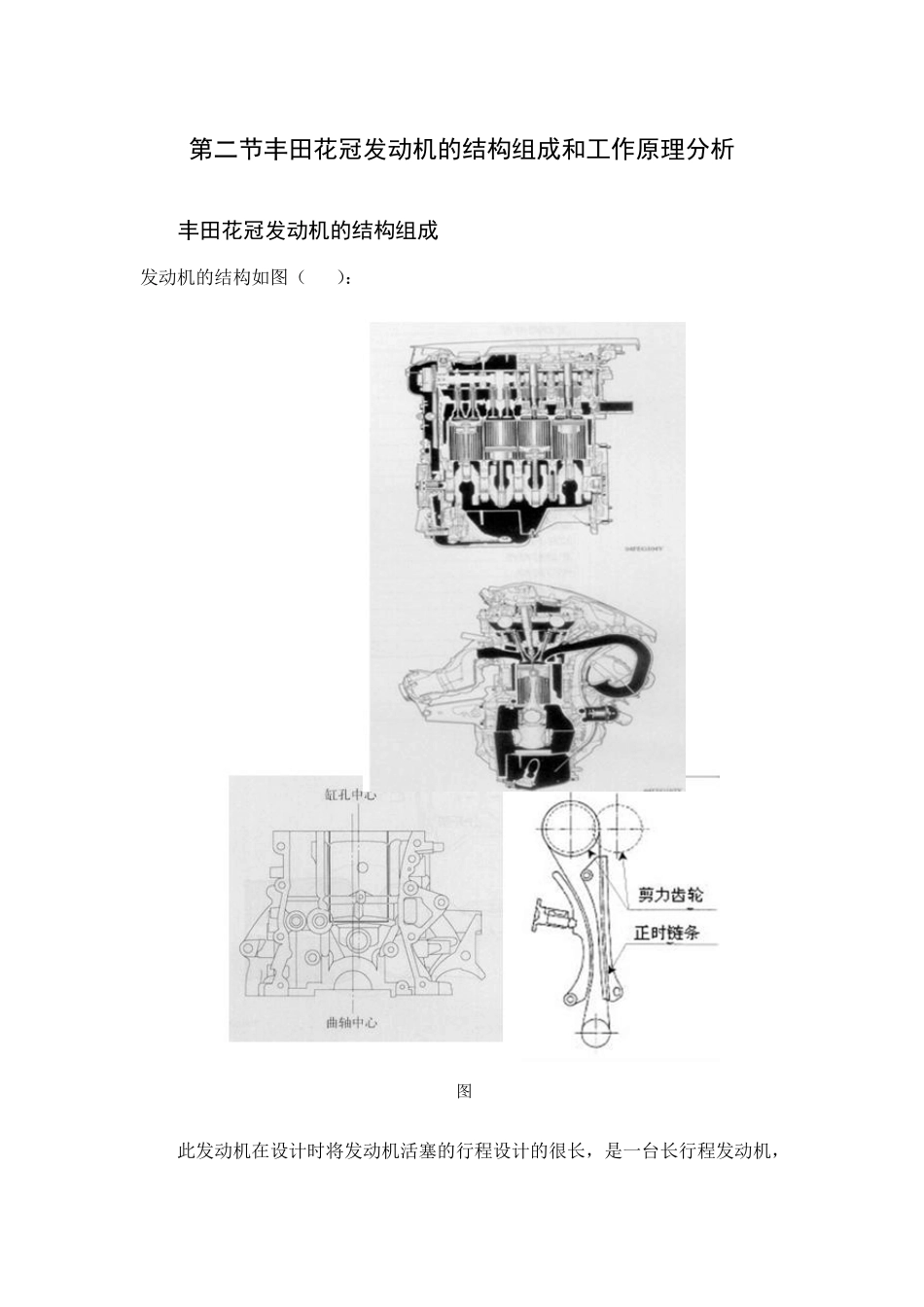

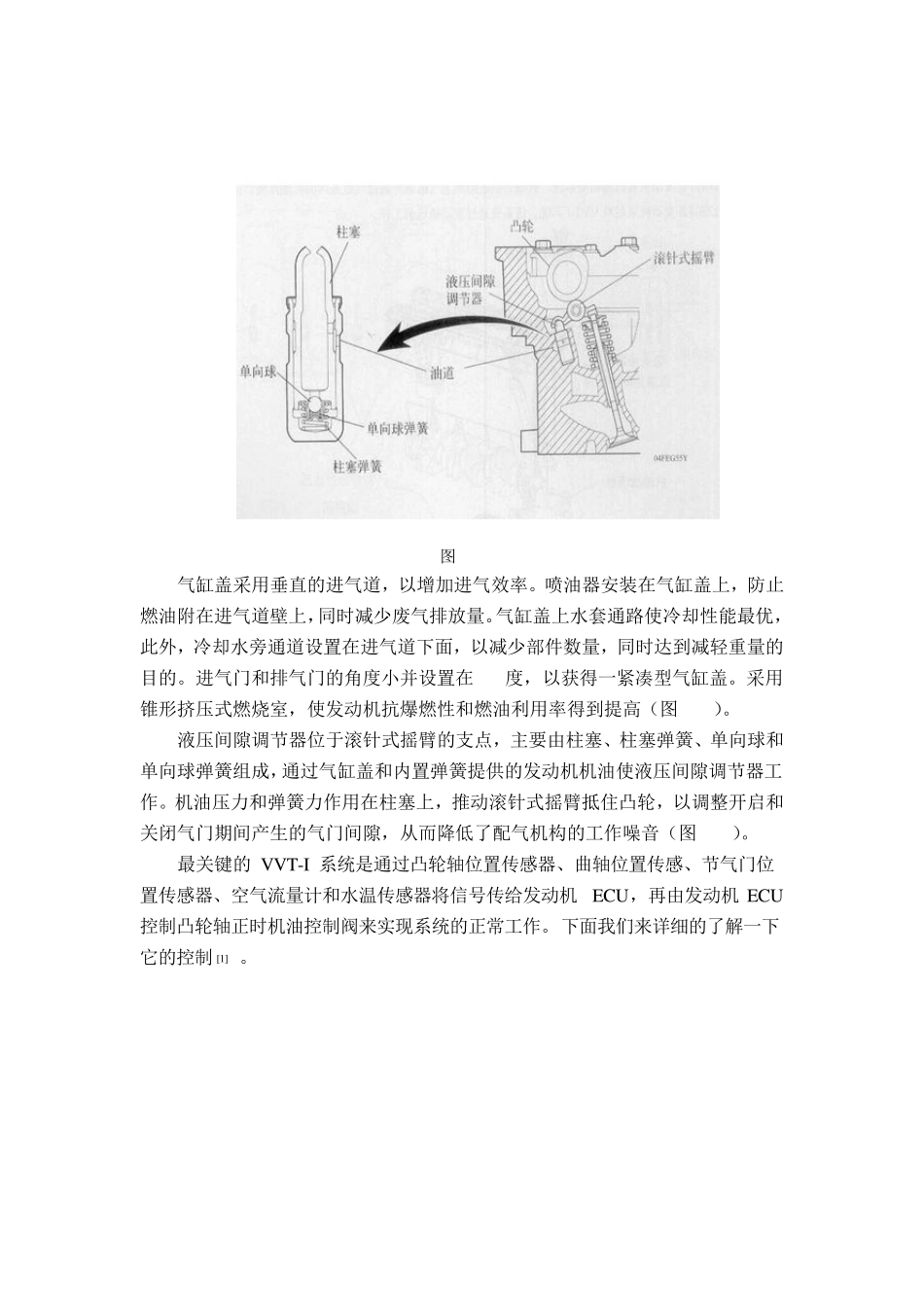

第二节丰田花冠发动机的结构组成和工作原理分析 2.1丰田花冠发动机的结构组成 发动机的结构如图（2-1）： 图2-1 图2-2 此发动机在设计时将发动机活塞的行程设计的很长，是一台长行程发动机，此类发动机在中低速扭力充沛，驾驶性良好，燃烧也完全，能降低 HC的污染，也能节省燃油，曲轴采用偏心放置，相对于曲轴中心来说，缸孔中心向进气侧偏移 8mm（图 2-2左）。从而在最大压力作用时侧压力减小，同时也能改善燃油经济性。 凸轮轴采用正时链条来驱动（图 2-2右）。正时链条的寿命长，在正常的使用状况下，发动机用到报废都不需要调整与更换，可靠度比正时皮带高很多。气门采用新的技术，不使用气门调隙片，而以直接选配的方法来控制气门间隙，轻量化使得此发动机使用弹簧系数较低的气门弹簧，进而降低摩擦损失，行驶起来更加省油。 2.1.1进气系统: 图 2-3 此发动机气门采用较小的气门夹角，且没有采用传统的气门座，而是以激光在汽缸头镀上一层较薄的耐磨耗合金来取代气门座（图 2-3），使得整个汽缸盖的体积显得特别的紧凑、燃烧室空间增大，从而能够使用较大的气门，让进排气量更大，高速性能得以充分提高。 图 2-4 图2-5 气缸盖采用垂直的进气道，以增加进气效率。喷油器安装在气缸盖上，防止燃油附在进气道壁上，同时减少废气排放量。气缸盖上水套通路使冷却性能最优，此外，冷却水旁通道设置在进气道下面，以减少部件数量，同时达到减轻重量的目的。进气门和排气门的角度小并设置在29度，以获得一紧凑型气缸盖。采用锥形挤压式燃烧室，使发动机抗爆燃性和燃油利用率得到提高（图2-4）。 液压间隙调节器位于滚针式摇臂的支点，主要由柱塞、柱塞弹簧、单向球和单向球弹簧组成，通过气缸盖和内置弹簧提供的发动机机油使液压间隙调节器工作。机油压力和弹簧力作用在柱塞上，推动滚针式摇臂抵住凸轮，以调整开启和关闭气门期间产生的气门间隙，从而降低了配气机构的工作噪音（图2-5）。 最关键的VVT-I 系统是通过凸轮轴位置传感器、曲轴位置传感、节气门位置传感器、空气流量计和水温传感器将信号传给发动机ECU，再由发动机ECU控制凸轮轴正时机油控制阀来实现系统的正常工作。下面我们来详细的了解一下它的控制]1[。 图2-6 VVT-I正时控制器的内部结构 VVT-I系统控制器与进气凸轮轴耦合的叶片和从动正时链的壳体组成。与进气凸轮轴上的提前或滞后油路传送机油压力，使VVT-I控制器实行控制。主正时链驱动进气侧的VVT-I控制...
