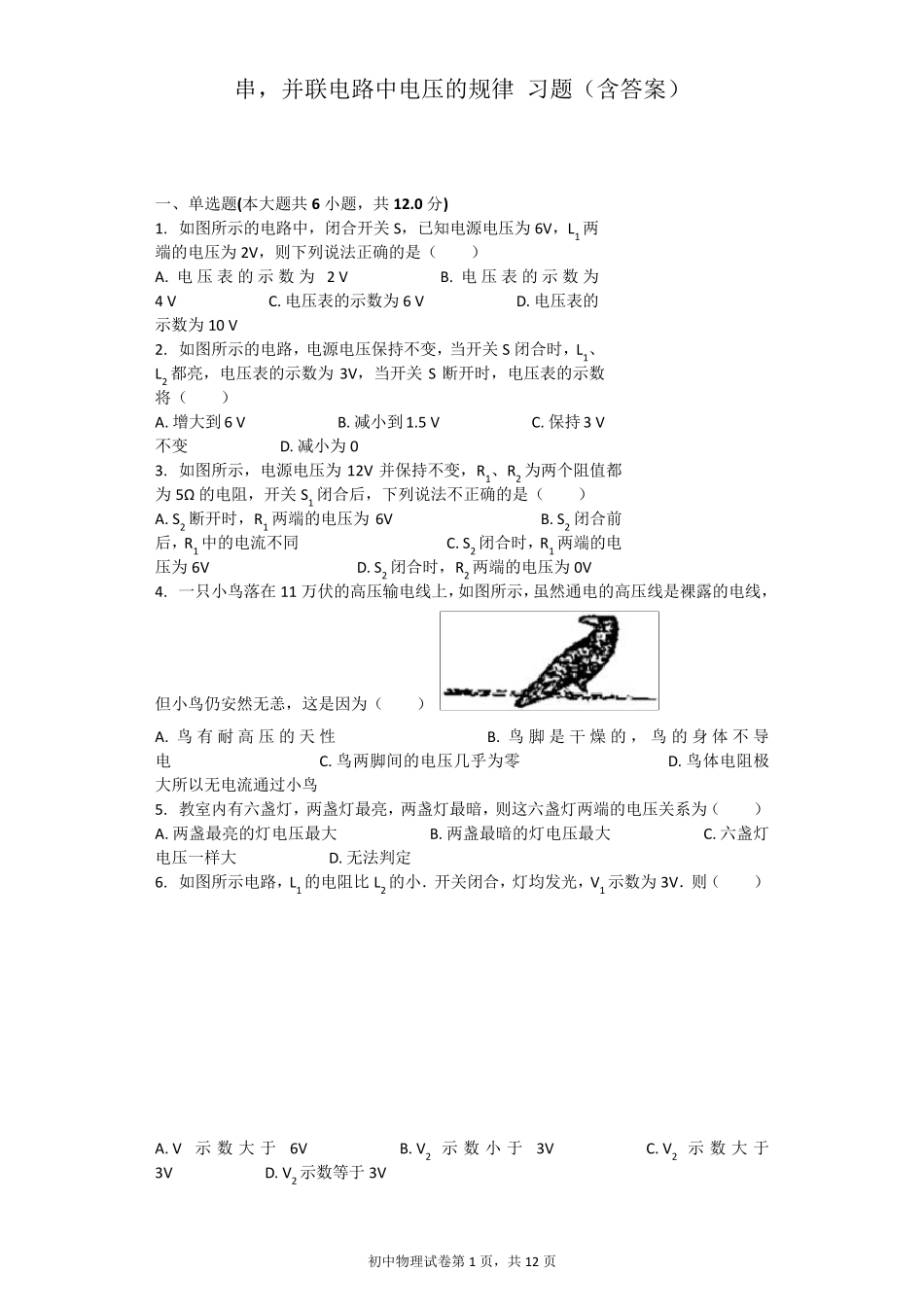

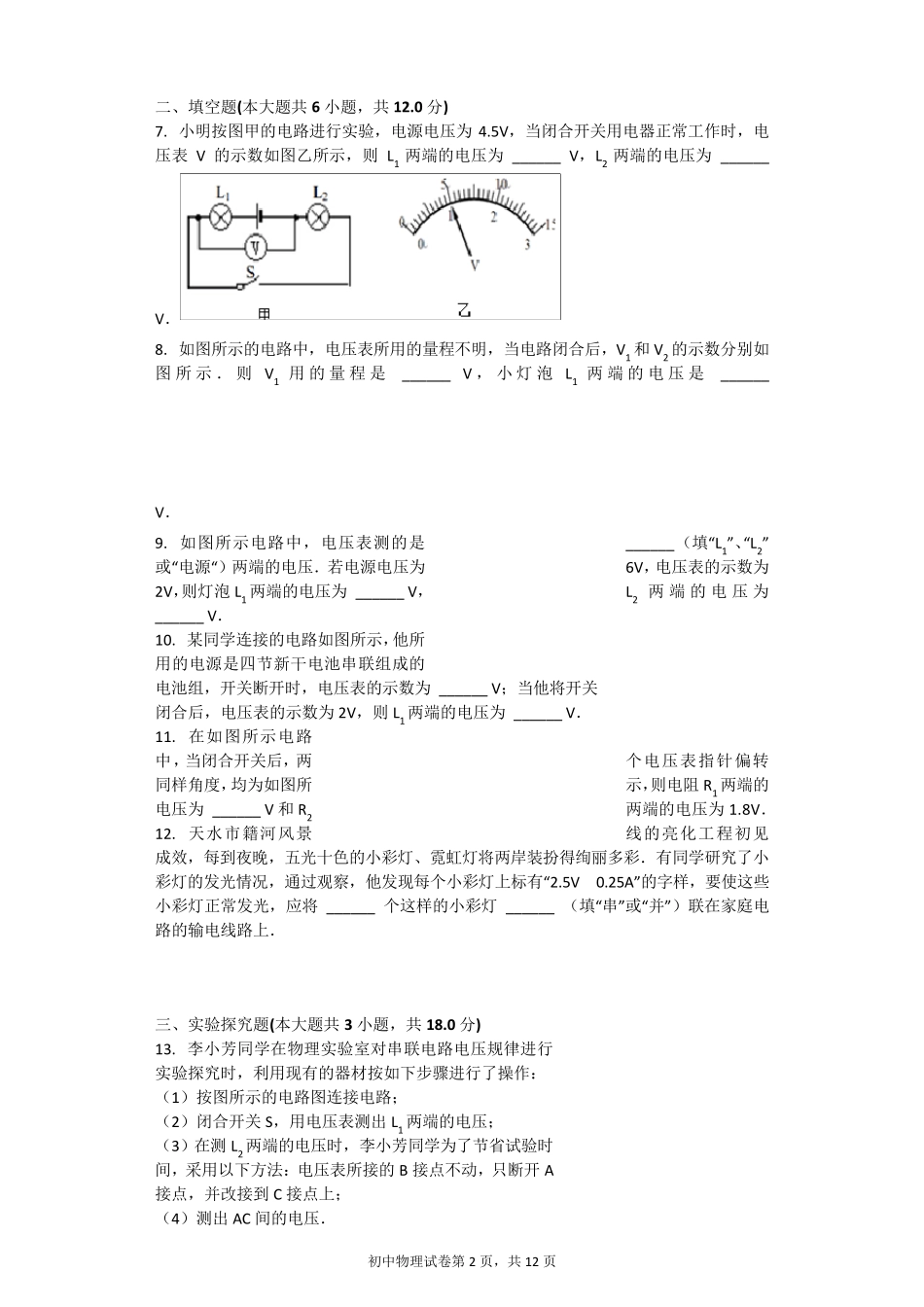

初中物理试卷第1 页，共12 页 串，并联电路中电压的规律 习题（含答案） 一、单选题(本大题共6 小题，共12.0 分) 1. 如图所示的电路中，闭合开关 S，已知电源电压为 6V，L1 两端的电压为 2V，则下列说法正确的是（ ） A. 电压表 的示 数 为 2 V B. 电压表 的示 数 为4 V C. 电压表的示数为 6 V D. 电压表的示数为 10 V 2. 如图所示的电路，电源电压保持不变，当开关 S 闭合时，L1、L2 都亮，电压表的示数为 3V，当开关 S 断开时，电压表的示数将（ ） A. 增大到 6 V B. 减小到 1.5 V C. 保持 3 V不变 D. 减小为 0 3. 如图所示，电源电压为 12V 并保持不变，R1、R2 为两个阻值都为 5Ω 的电阻，开关 S1 闭合后，下列说法不正确的是（ ） A. S2 断开时，R1 两端的电压为 6V B. S2 闭合前后，R1 中的电流不同 C. S2 闭合时，R1 两端的电压为 6V D. S2 闭合时，R2 两端的电压为 0V 4. 一只小鸟落在 11 万伏的高压输电线上，如图所示，虽然通电的高压线是裸露的电线，但小鸟仍安然无恙，这是因为（ ） A. 鸟 有 耐 高 压的天 性 B. 鸟 脚 是 干 燥 的，鸟 的身 体 不 导电 C. 鸟两脚间的电压几乎为零 D. 鸟体电阻极大所以无电流通过小鸟 5. 教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（ ） A. 两盏最亮的灯电压最大 B. 两盏最暗的灯电压最大 C. 六盏灯电压一样大 D. 无法判定 6. 如图所示电路，L1 的电阻比 L2 的小．开关闭合，灯均发光，V1 示数为 3V．则（ ） A. V示 数 大 于6V B. V2 示 数 小 于3V C. V2 示 数 大 于3V D. V2 示数等于 3V 初中物理试卷第2 页，共12 页 二、填空题(本大题共6 小题，共12.0 分) 7. 小明按图甲的电路进行实验，电源电压为 4.5V，当闭合开关用电器正常工作时，电压表 V 的示数如图乙所示，则 L1 两端的电压为 ______ V，L2 两端的电压为 ______ V． 8. 如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1 和 V2 的示数分别如图 所 示 ． 则 V1 用 的 量 程 是 ______ V ，小 灯 泡 L1 两 端 的 电 压 是 ______ V． 9. 如图所示电路中，电压表测的是 ______ （填“L1”、“L2”或“电源“）两端的电压．若电源电压为6V，电压表的示数为2V，则灯泡 L1 两端的电...
