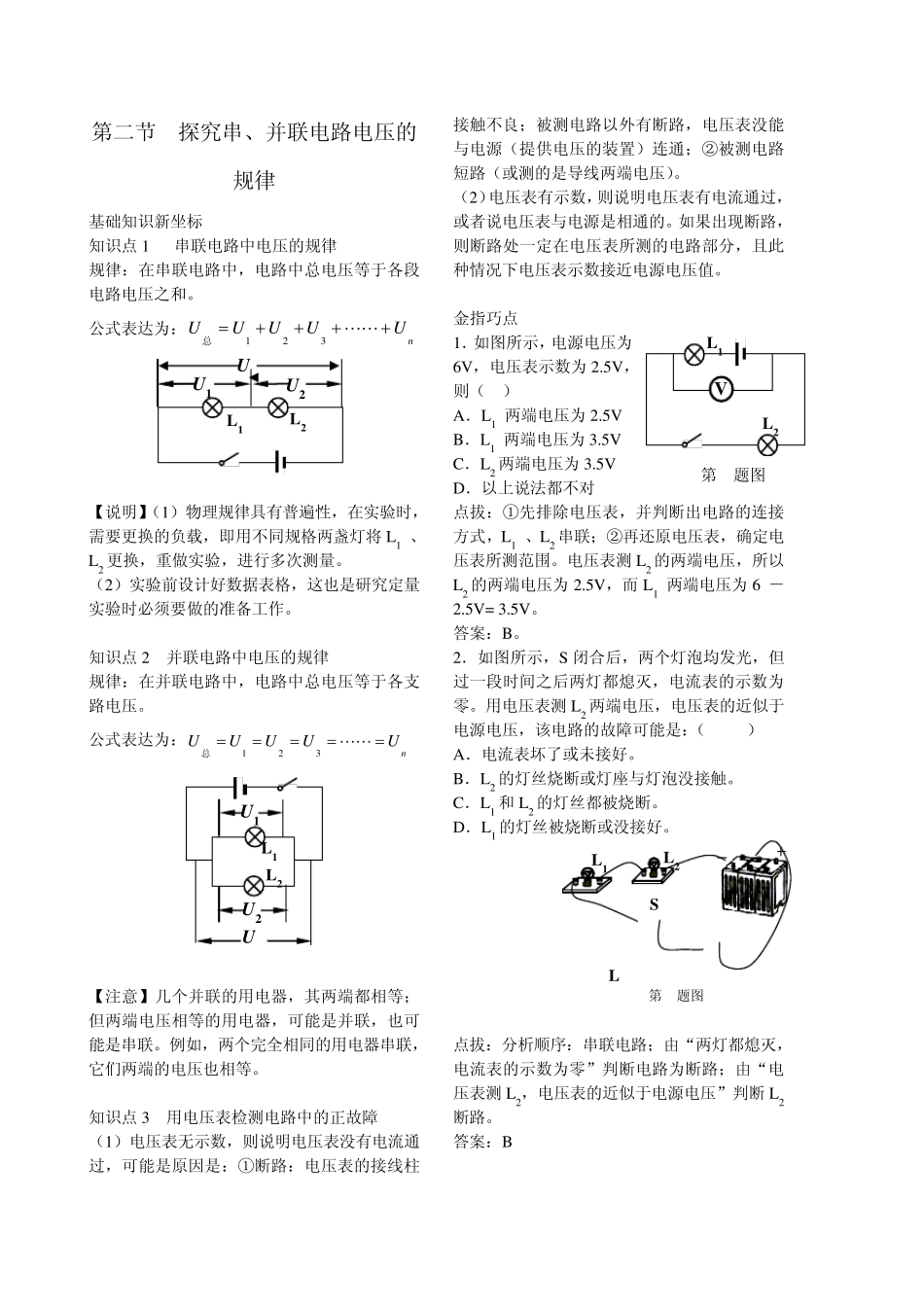

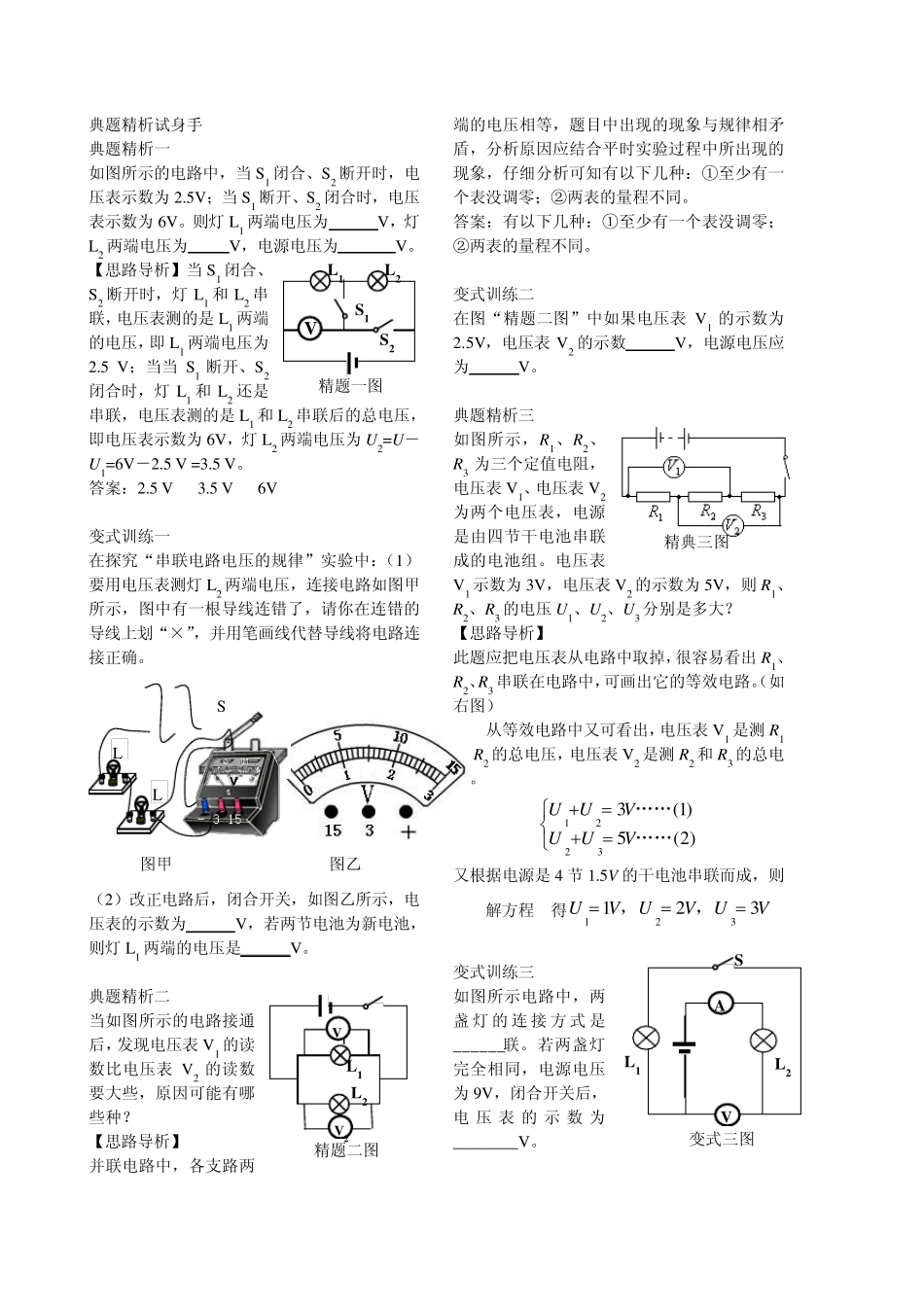

第二节 探究串、并联电路电压的规律 基础知识新坐标 知识点 1 串联电路中电压的规律 规律:在串联电路中,电路中总电压等于各段电路电压之和。 公式表达为:nUUUUU321总 【说明】(1)物理规律具有普遍性,在实验时,需要更换的负载,即用不同规格两盏灯将 L1 、L2 更换,重做实验,进行多次测量。 (2)实验前设计好数据表格,这也是研究定量实验时必须要做的准备工作。 知识点 2 并联电路中电压的规律 规律:在并联电路中,电路中总电压等于各支路电压。 公式表达为:nUUUUU321总 【注意】几个并联的用电器,其两端都相等;但两端电压相等的用电器,可能是并联,也可能是串联。例如,两个完全相同的用电器串联,它们两端的电压也相等。 知识点 3 用电压表检测电路中的正故障 (1)电压表无示数,则说明电压表没有电流通过,可能是原因是:①断路:电压表的接线柱接触不良;被测电路以外有断路,电压表没能与电源(提供电压的装置)连通;②被测电路短路(或测的是导线两端电压)。 (2)电压表有示数,则说明电压表有电流通过,或者说电压表与电源是相通的。如果出现断路,则断路处一定在电压表所测的电路部分,且此种情况下电压表示数接近电源电压值。 金指巧点 1.如图所示,电源电压为6V ,电压表示数为 2.5V ,则( ) A.L1 两端电压为 2.5V B.L1 两端电压为 3.5V C.L2 两端电压为 3.5V D.以上说法都不对 点拔:①先排除电压表,并判断出电路的连接方式,L1 、L2 串联;②再还原电压表,确定电压表所测范围。电压表测 L2 的两端电压,所以L2 的两端电压为 2.5V ,而L1 两端电压为 6V-2.5V = 3.5V 。 答案:B。 2.如图所示,S 闭合后,两个灯泡均发光,但过一段时间之后两灯都熄灭,电流表的示数为零。用电压表测 L2 两端电压,电压表的近似于电源电压,该电路的故障可能是:( ) A.电流表坏了或未接好。 B.L2 的灯丝烧断或灯座与灯泡没接触。 C.L1 和 L2 的灯丝都被烧断。 D.L1 的灯丝被烧断或没接好。 点拔:分析顺序:串联电路;由“两灯都熄灭,电流表的示数为零”判断电路为断路;由“电压表测 L2,电压表的近似于电源电压”判断L2断路。 答案:B L1 U1 L2 U2 U L S L1 L2 第 2题图 U1 U2 L1 L2 U L1 第 1题图 L2 V 典题精析试身手 典题精析一 如图所示的电路中,当S1 闭合、S2 断开时,电压...
